مشکل: برعکس زدن مثبت و منفی برق شارژر لپ تاپ ایسوس A541U

[Reza Abbaspour]

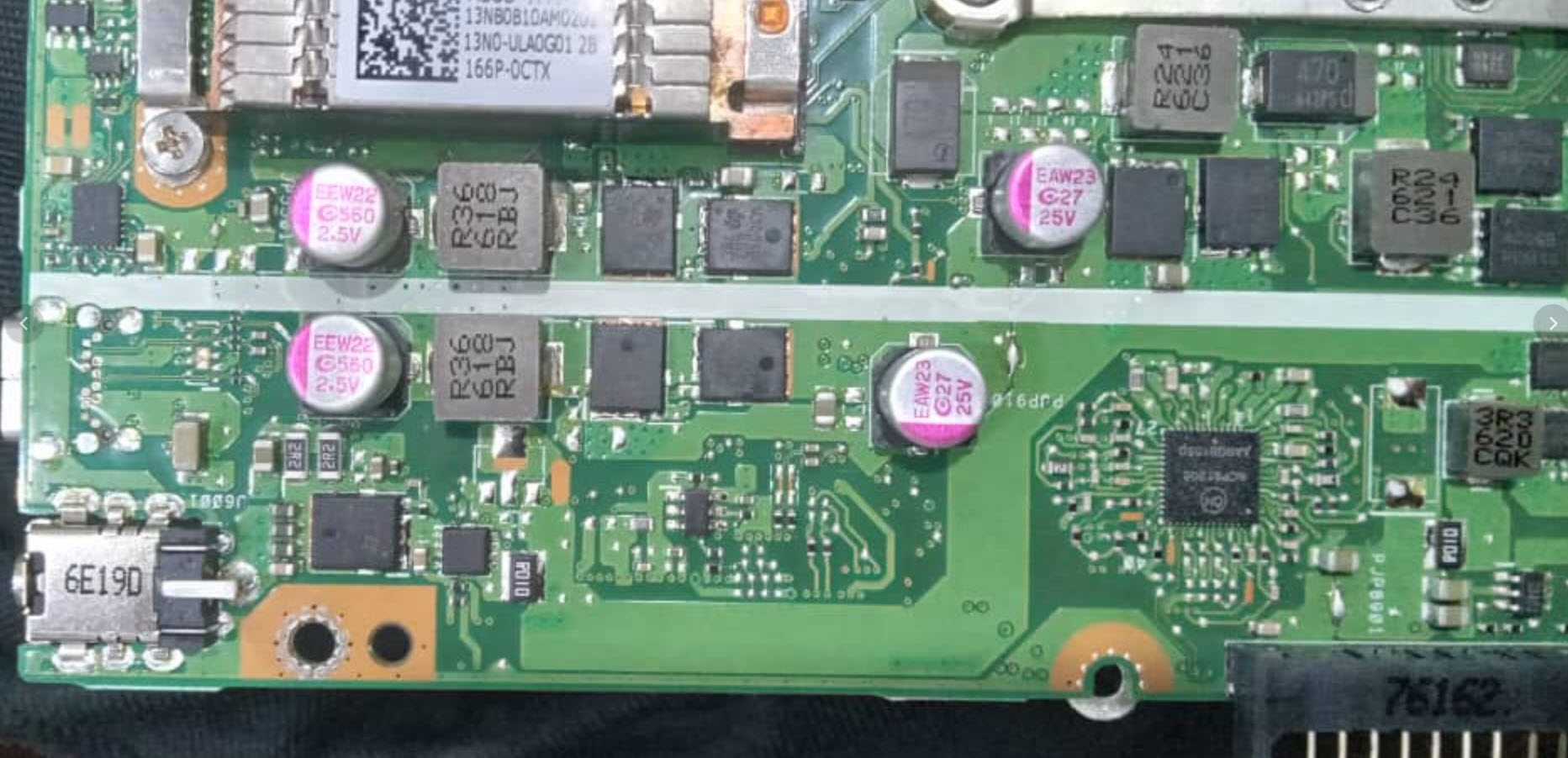

سلام خدمت دوستان
در این لپ تاپ موقع تعویض کابل آداپتور، مثبت و منفی را برعکس زده اند باعث شده
کالا برق لپ تاپ قطع بشه و الان روشن نمی شود
با آداپتور سالم هم تست شد
کدام قطعه مادربرد در این حالت صدمه می بیند؟
متشکرم​



[ali m.g]

سلام خدمت دوستان
در این لپ تاپ موقع تعویض کابل آداپتور، مثبت و منفی را برعکس زده اند باعث شده
کالا برق لپ تاپ قطع بشه و الان روشن نمی شود
با آداپتور سالم هم تست شد
کدام قطعه مادربرد در این حالت صدمه می بیند؟
متشکرم​

سلام

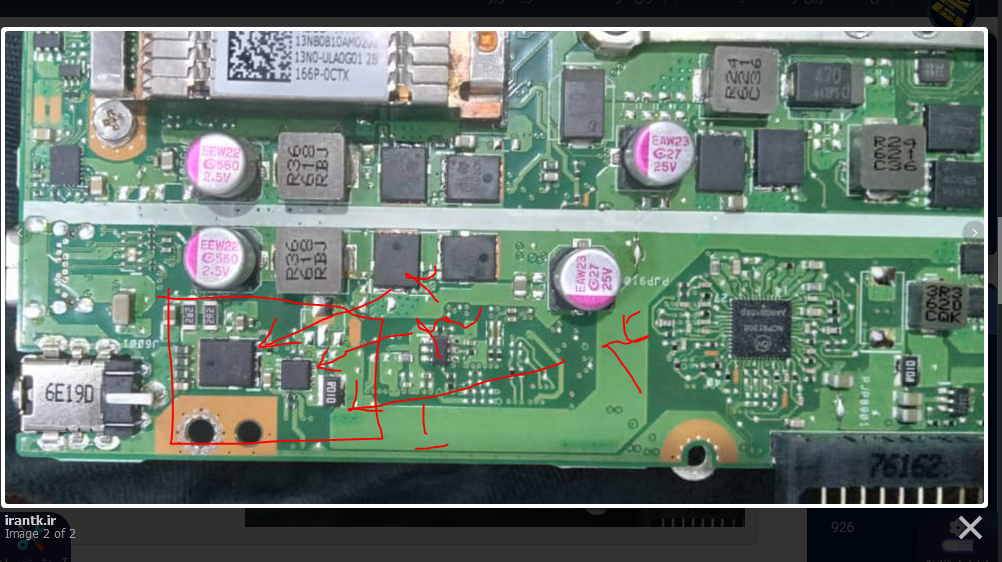

1. منطقه آسیب پذیر ( با الویت شروع به تست اهمی نسبت به بدنه و پایه قطعه نسبت به هم بکنید )

2 و 3 میتونه یکی آسیب ببینه و میتونه هر دو همزمان آسیب ببینه
2 موس فت اول
3 موسفت دوم

4 . نقطه +b که در تک تک طبقات میتونه آسیب زده باشه ( موس فتهای روی بی پلاس ) اگه در این نقطه ولتاژداشته باشید ( با زدن شارژر ) همه این قطعات اشاره شده و طبقه بی پلاس سالمه

اگر نقطه چهار اهم پایینی نشون داد باید نقاطی که بی پلاس وجود داره با تفکیک طبقات ( بعضا امکانش کمه ) با برداشتن جامپر مسیر یا ...

این توضیح در آسیب دیدن ورودی دستگاه داده شده

اگه پیدا نکردین با کارهای انجام شده نتیجه رو اعلام کنید
موفق باشید



[Reza Abbaspour]

سلام مهندس

خروجی موسفت اولی صفر است و ورودی موسفت دومی هم از موسفت اولی می باشد صفره

بنظر میاد مشکل از همون موسفت اولی M3056M می باشد باید این آیسی تعویض بشه؟ یا روشی برای تست مدار بدون حذف این آیسی وجود دارد تا تست تصویر بگیریم؟


متشکرم​



[ali m.g]

سلام مهندس

خروجی موسفت اولی صفر است و ورودی موسفت دومی هم از موسفت اولی می باشد صفره

بنظر میاد مشکل از همون موسفت اولی M3056M می باشد باید این آیسی تعویض بشه؟ یا روشی برای تست مدار بدون حذف این آیسی وجود دارد تا تست تصویر بگیریم؟


متشکرم​

دوست من اهم نقاطی که گفته بقودم اعلام نکردید که بتونم قبل از تعویض و یا اطمینان از این قطعات بتونید با تزریق ولتاژ تست کنید

دوم اینکه شما روی گیت اینا ولتاژ داشتید ؟
سوم موقعی میشه گفت اینها باید تعویض بشه که بیرون از مدار تست و خرابی حتمی باشد

چهارم و موقعی میشه قبل از تعویض اینها با تزریق ولتاژ تست گرفت که جواب همه نقاطی که اشاره کرده بودم اهمشو اعلام کنید



[amirgoogle]

با اتصال شارژر تست کنید ببینید تا کجا ولتاژ دارید روی برد



[Reza Abbaspour]

با سلام و تشکر از دوستان

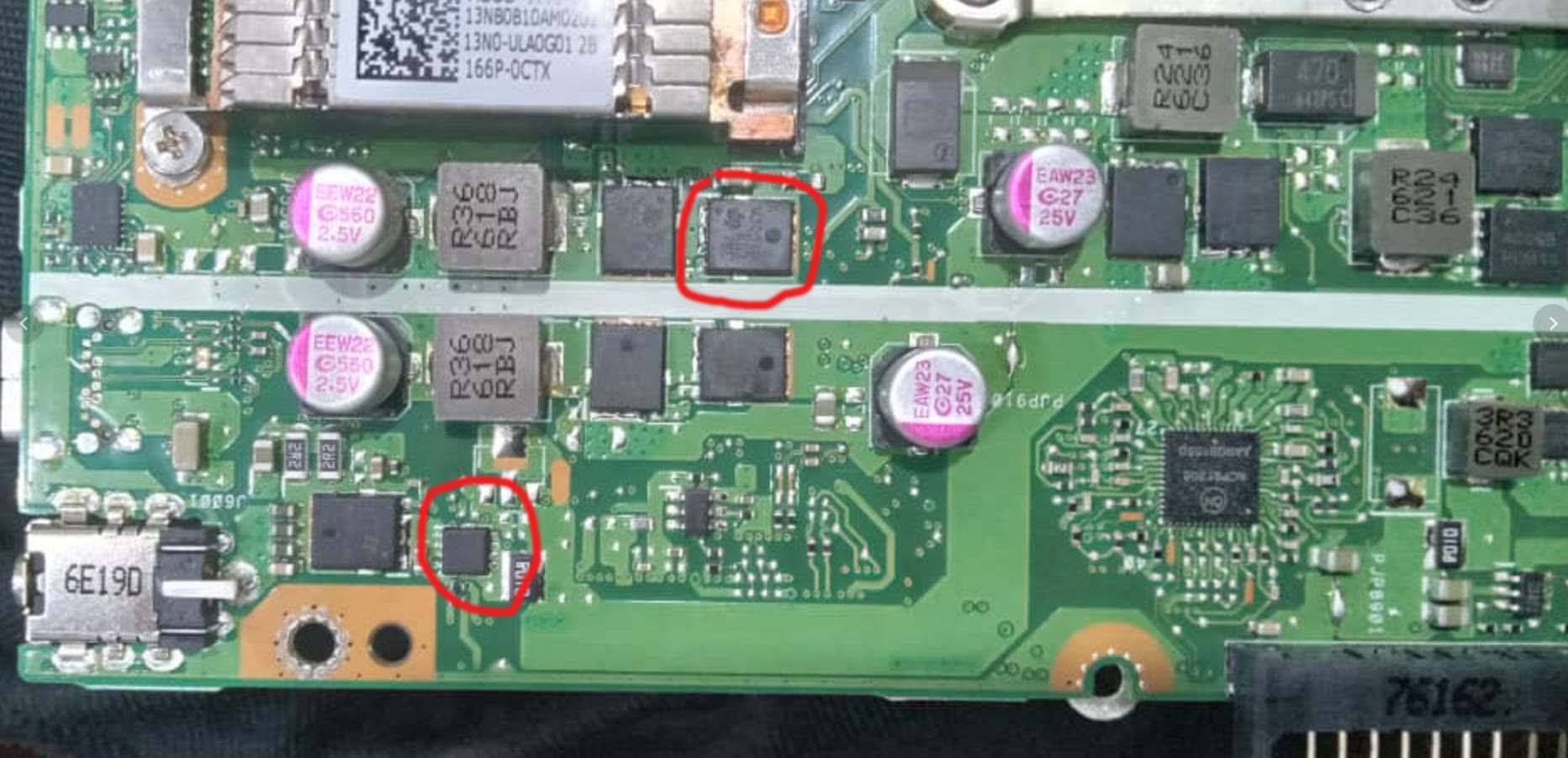

با تعویض دو عدد ماسفت مشخص شده در تصویر با مشخصات زیر مشکل حل شد
A5 P0903BEA N30V48A
,
QM 3056M6 N30V103A DF
