بررسی و راهنمایی در خصوص تکمیل مدار فلشر با ای سی 4060

[Apriliyaa]

سلام و ارادت
دوستان یه فیلم توی یوتیوب خیلی وقته ذهنمو درگیر کرده :

به نظر شما می تونه مدار فیک و یا ناقص باشه ؟ چون عین همین رو من در نرم افزار پیاده کردم ولی نتیجه نداد

فایل رو براتون می فرستم راهنمایی کنید ممنون میشم
نرم افزار هم پروتیوس هست البته یه جاهایی از اتصالات رو برای تست حذف کردم ولی خوب تقریبا 95 درصد پروژه آماده هست



[AzarElectron]

سلام . ورژن پروتئوس من فایل رو نخوند.
اگر ممکنه عکس مدار رو بذارید



[Apriliyaa]

بفرمایید فقط قسمت مقاومت متغیر ناقصه



[Apriliyaa]

پیوست شد



[AzarElectron]

آی سی 4060 یک شمارنده هست پس فلاش زدن براش مثل آب خوردن میشه
مقاومت LED‌ رو زیر 100 اهم بذارید.
بعضی از مدلهای قطعات در شبیه ساز درست کار نمی کنن از مدل دیگه استفاده کنید.
فرصت کردم مدار رو شبیه سازی میکنم نتیجه رو میگم



[AzarElectron]

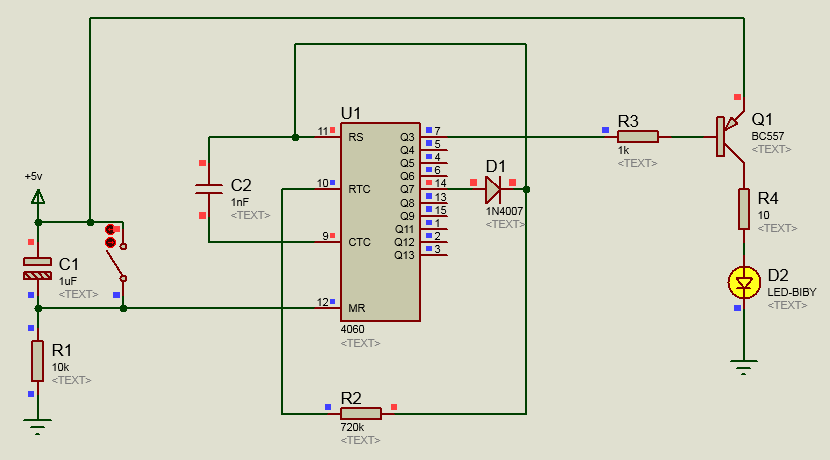

شبیه سازی کردم کار میکنه، فقط روی آی سی دابل کلیک کنید و مقدار Oscillator Frequency رو روی 50 تنظیم کنید ( بعدا می تونید تغییر بدید)



[Apriliyaa]

فیل پیوست میزارید لطفا



[Apriliyaa]

شبیه سازی کردم کار میکنه، فقط روی آی سی دابل کلیک کنید و مقدار Oscillator Frequency رو روی 50 تنظیم کنید ( بعدا می تونید تغییر بدید)

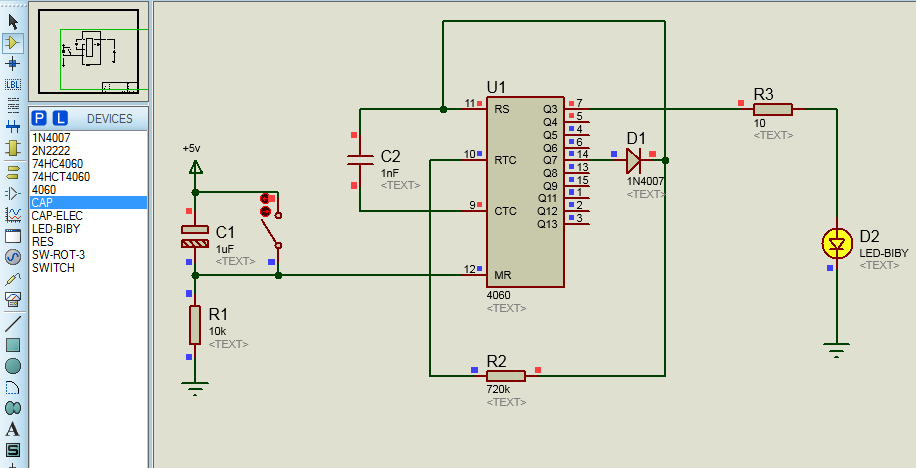

مشاهده فایل‌پیوست 222678

درود
من این مدار رو اجرا کردم به درستی هم جواب داد ...
اما ببین مهندس چی کار کنیم که در انتحای کار چراغ یه سره تا وقتی که جریان رو قط نکردیم روشن بمونه ؟



[AzarElectron]

سلام. از ترانزیستور مثبت استفاده کنید.
