برد کنترل ژنراتور

[sky_man847]

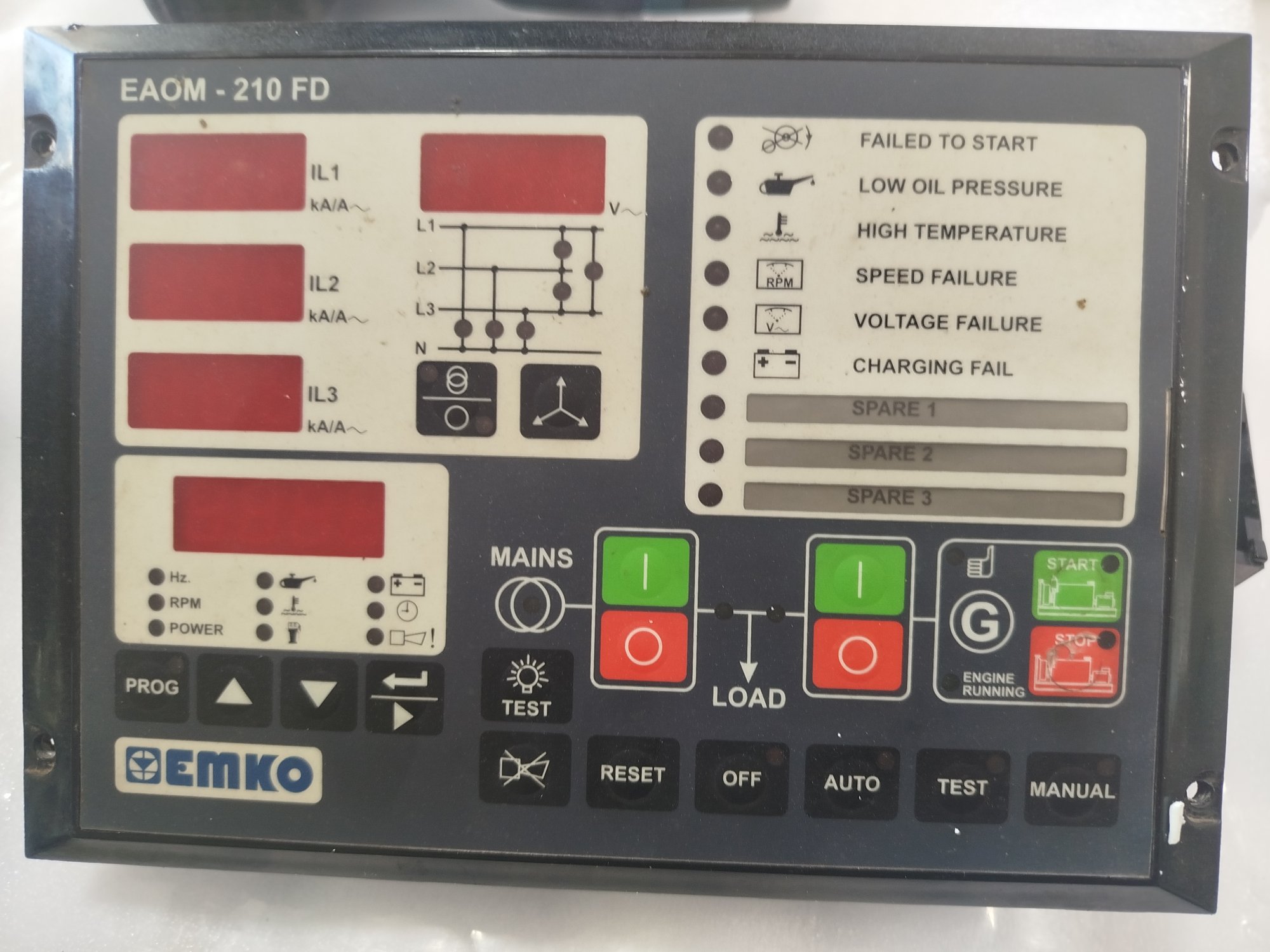

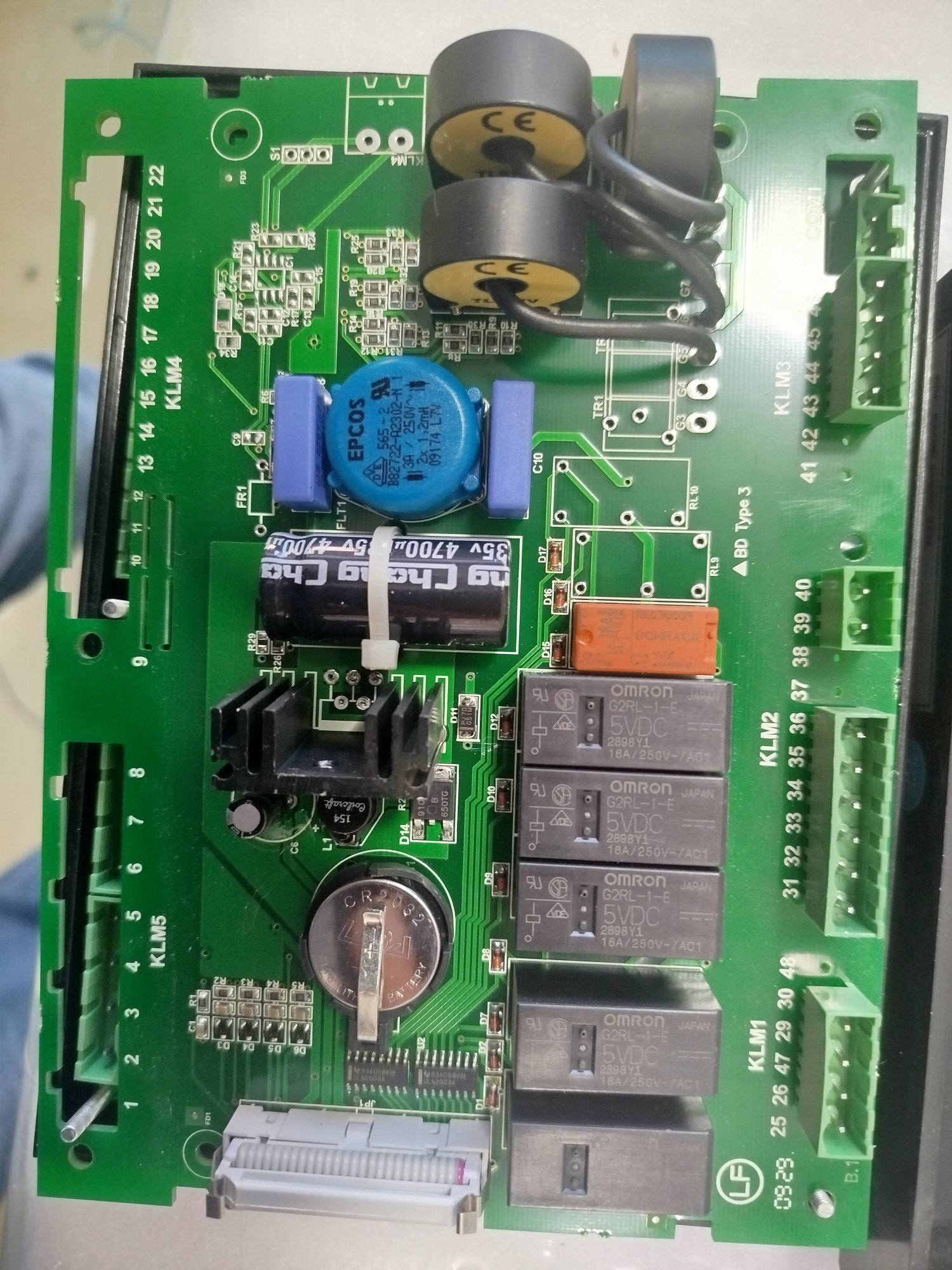

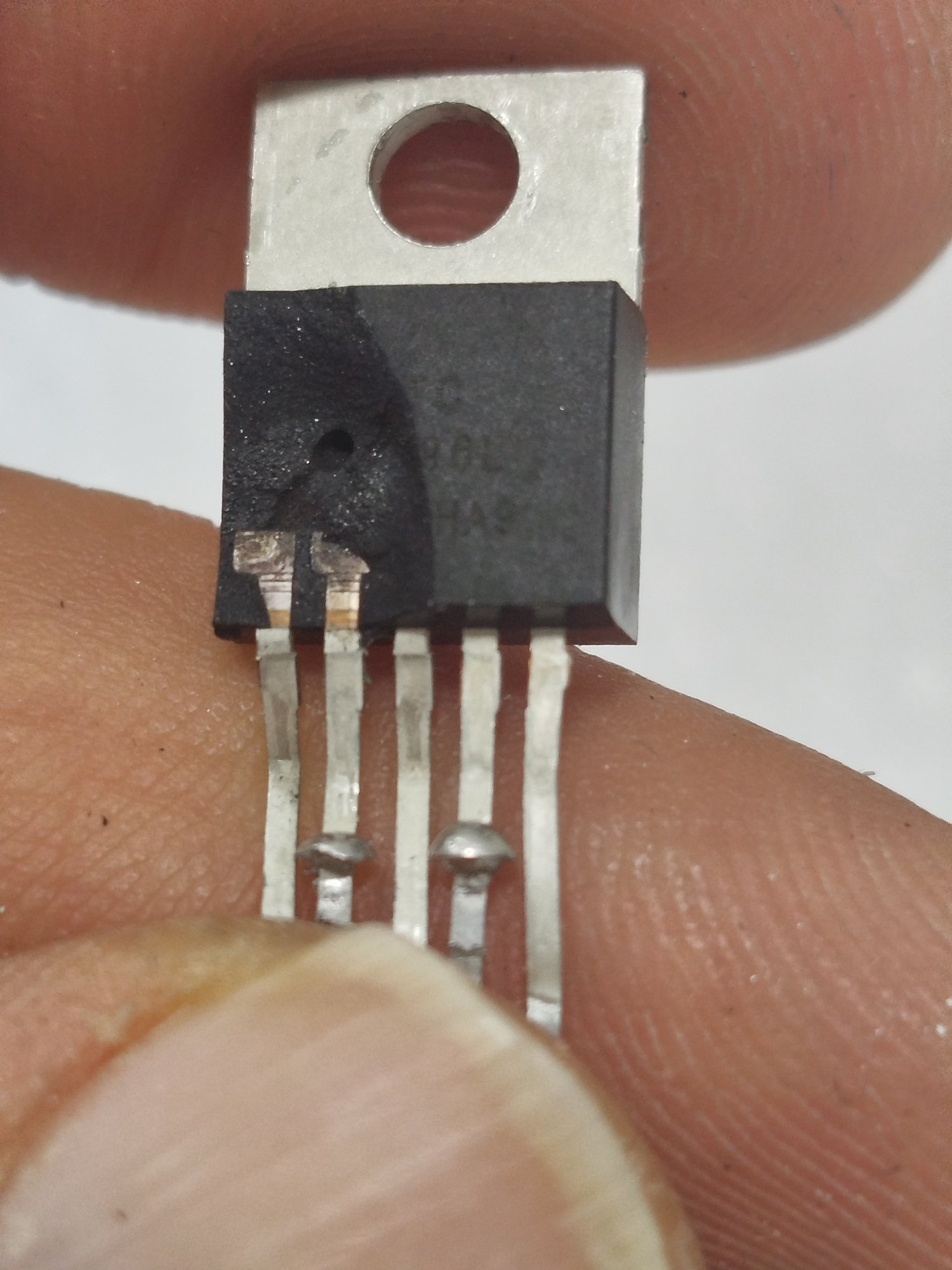

با سلام دوستان یدونه کنترل ژنراتور آوردن قطعه سوخته هم پیدا کردن ترکیده کسی می‌دونه اسم این قطعه چیه راهنمایی کنین



[J1375]

با سلام دوستان یدونه کنترل ژنراتور آوردن قطعه سوخته هم پیدا کردن ترکیده کسی می‌دونه اسم این قطعه چیه راهنمایی کنین

سلام
کاش یه عکس خوب از زیر برد هم قرار بدید تا بشه دقیق تعیین کرد. در غیر اینصورت فقط کسی که این برد رو قبلا دیده یا نمونه سالمش رو داره میتونه کمکتون کنه و از دانش عزیزانی که میتونند مدار و نقش این آیسی رو تحلیل کنند محروم میشید.



[md25]

با سلام دوستان یدونه کنترل ژنراتور آوردن قطعه سوخته هم پیدا کردن ترکیده کسی می‌دونه اسم این قطعه چیه راهنمایی کنین

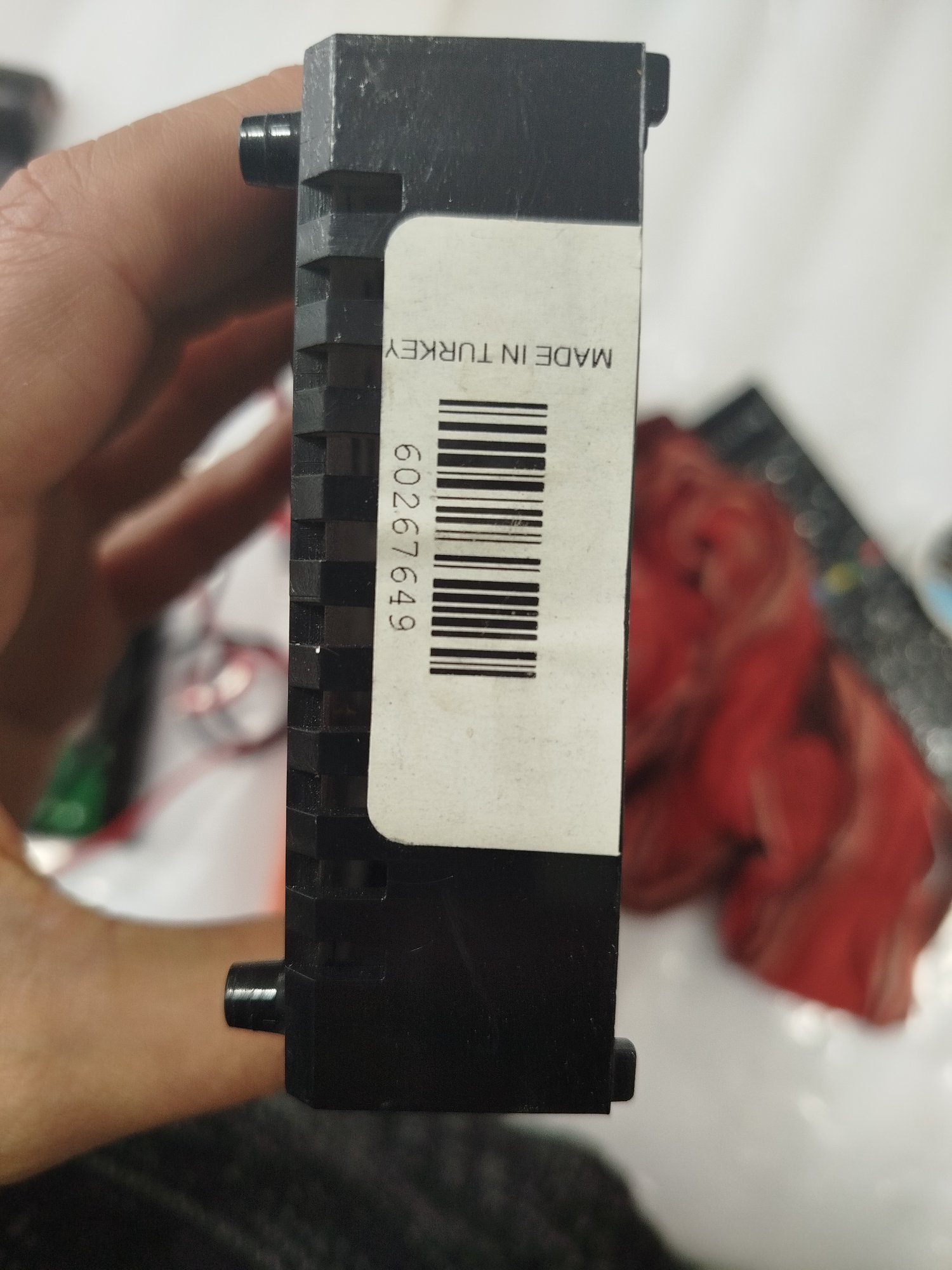

درود شماره سریال برد رو بگید،از اون سمت برد هم ی عکس واضح بذارید



[FX55]

با سلام دوستان یدونه کنترل ژنراتور آوردن قطعه سوخته هم پیدا کردن ترکیده کسی می‌دونه اسم این قطعه چیه راهنمایی کنین

کانورتر DC به DC هست به شماره LM2596 .



[sky_man847]

درود شماره سریال برد رو بگید،از اون سمت برد هم ی عکس واضح بذارید



[sky_man847]

کانورتر DC به DC هست به شماره LM2596 .

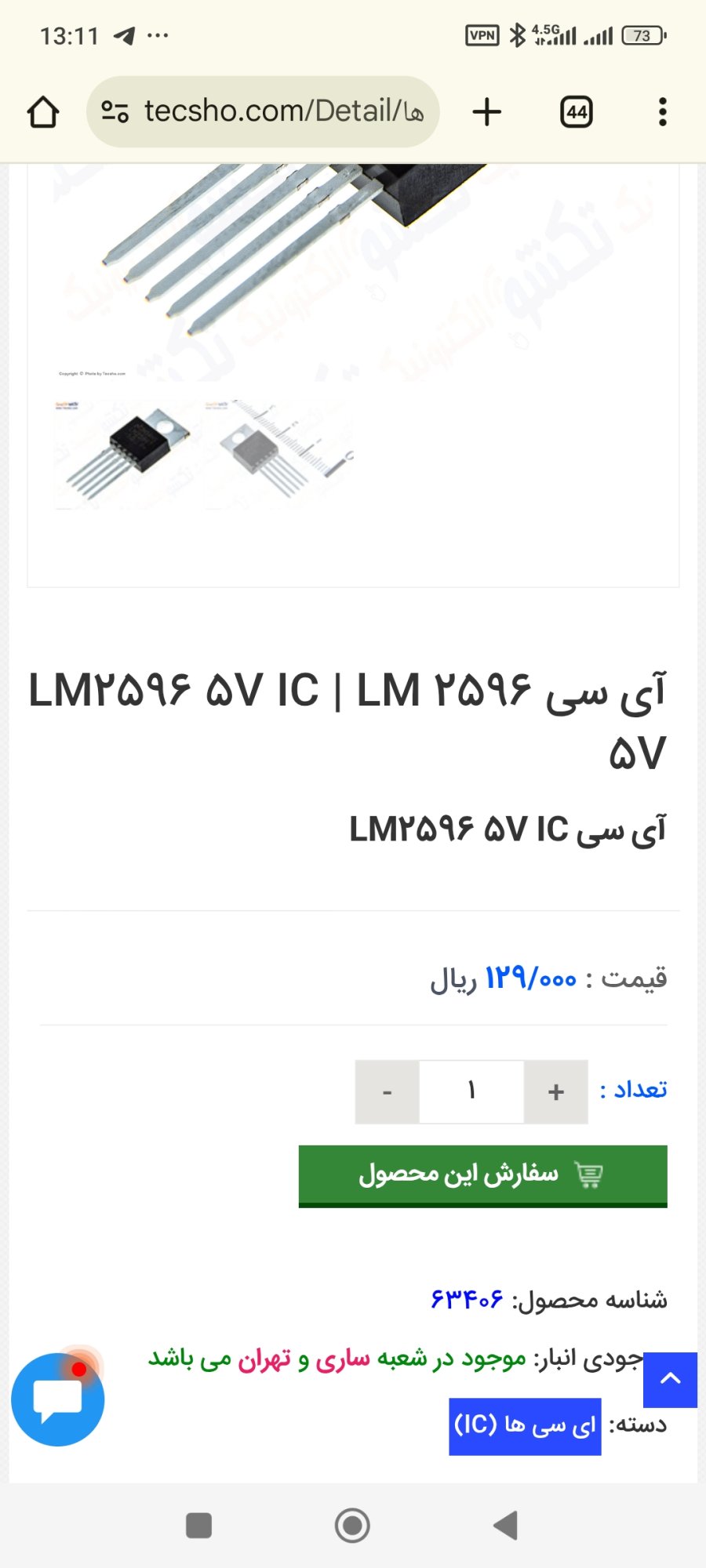

مهندس خیلی ممنون این میشه دگ ...5vهم نوشته جلوش



[sky_man847]

کانورتر DC به DC هست به شماره LM2596 .

مهندس دیتا شیت این نگاه کردم شما مطمعن هستین دگ اخه من موندم 3و5چرا بهم وصلن 5فیدبک زمین باشه خروجی نمیده ک



[FX55]

مهندس دیتا شیت این نگاه کردم شما مطمعن هستین دگ اخه من موندم 3و5چرا بهم وصلن 5فیدبک زمین باشه خروجی نمیده ک

سلام.

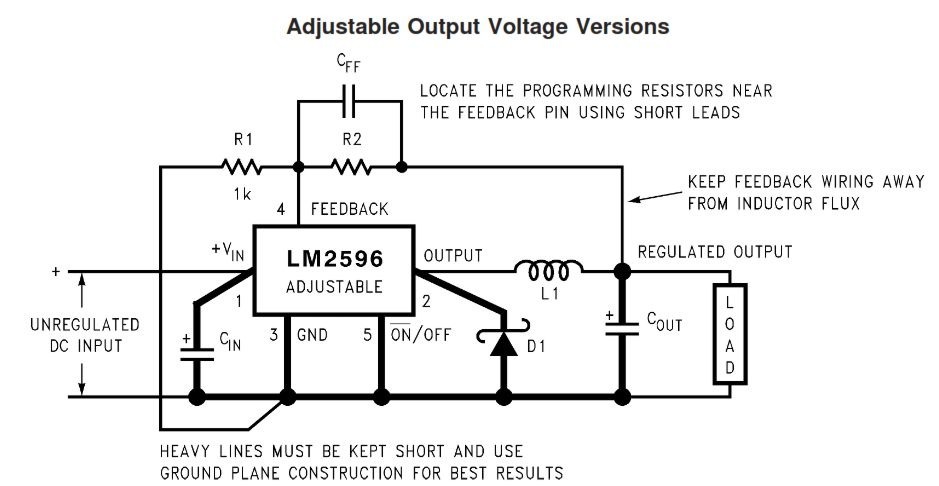

این ها مدل های مختلف با خروجی متفاوت دارند.adj دار - 3.3 -5 ولت باید نسبت به مدارتون بررسی کنید.

1- ورودی
2- اوت پوت
3- زمین
4-- فیدبک
5 - OFF- ON



[sky_man847]

سلام.

این ها مدل های مختلف با خروجی متفاوت دارند.adj دار - 3.3 -5 ولت باید نسبت به مدارتون بررسی کنید.

1- ورودی
2- اوت پوت
3- زمین
4-- فیدبک
5 - OFF- ON

رله ها 5ولت هستش....نمیشه با اون گفت 5ولتی؟؟ من فکر کردم عین همین دارید از رو اون گفتید



[md25]

روی خود pcb برد پارت نامبر داره اونو بفرستید
