برد تغذیه و آمپلی فایر دستگاه پخش صوتی lumax

[Ahoora1396]

سلام و وقت بخیر

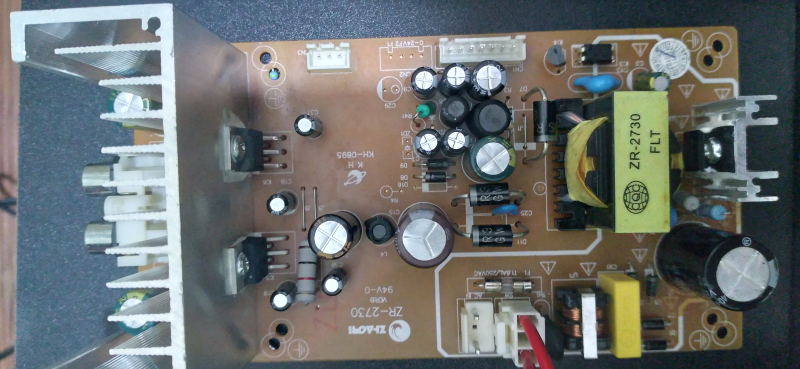

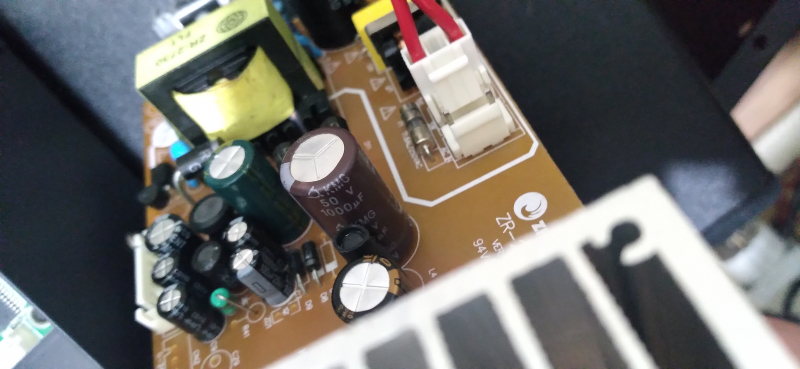

منبع تغذیه مربوط به یک دستگاه پخش صوتی میباشد. خروجی بلندگوها و آمپلی فایر هم روی این برد تعبیه شده. ایراد اولیه دستگاه no power بود و یکی از آی سی های آمپلی فایر سوخته بود. با تعویض آی سی، دستگاه روشن شد ولی بصورت ضربانی با صدای تیک تیک و لامپ تست خاموش و روشن میشد. خازن ۱۰۰۰ میکرو ۵۰ ولتی داغ و دچار بادکردگی شد. ترک مسیر خازن که به بخش آمپلی فایر میره رو بریدم صدای تیک تیک رفت و ولتاژهای لازم برای روشن شدن دستگاه آمد. لطفا در خصوص این مشکل که با اتصال بخش آمپلی فایر روی برد، صدای تیک تیک و مشکل مذکور ظاهر میشه راهنمایی بفرمایید.



[هویدا]

درود بر شما .شک نکنید یک قطعه سوخته باز هم تو مسیر هستش .همون مسیر جداشده را نسبت به بدنه چک کنید ببین چند اهم است.



[هویدا]

خازنهای اس ام دی مسیر وهر قطعه که پایه اش روی این خطه چک شوند.



[Ahoora1396]

ممنون. چکهای لازم رو انجام دادم ولی هیچ قطعه ی معیوبی در مسیر پیدا نشد. هیچ قطعه ای اتصال کوتاه نیست.🤯



[infoshinfo]

ممنون. چکهای لازم رو انجام دادم ولی هیچ قطعه ی معیوبی در مسیر پیدا نشد. هیچ قطعه ای اتصال کوتاه نیست.🤯

سلام
پلاریته خازن درست بود؟ کسی قبل از شما پلارتیه خازن رو جابجا نکرده بود؟
این نشانه‌هایی که شما فرمودید؛ تنها از ۱- جابجایی پلارتیه خازن و یا ۲- اعمال ولتاژ بالاتر از ظرفیت خازن پیش میاد.



[Ahoora1396]

سلام
پلاریته خازن درست بود؟ کسی قبل از شما پلارتیه خازن رو جابجا نکرده بود؟
این نشانه‌هایی که شما فرمودید؛ تنها از ۱- جابجایی پلارتیه خازن و یا ۲- اعمال ولتاژ بالاتر از ظرفیت خازن پیش میاد.

درود بر شما دوست عزیز

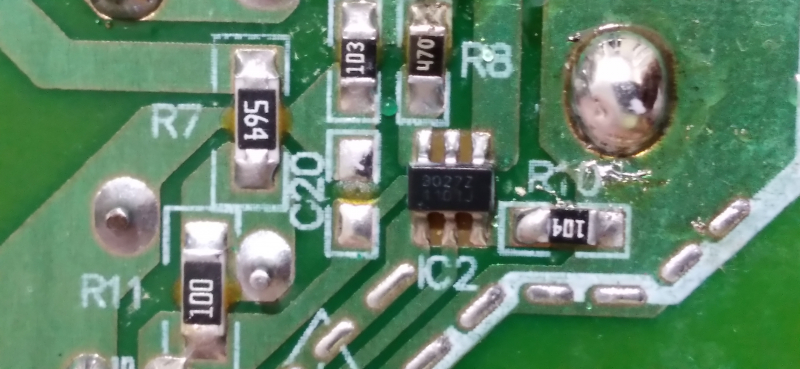

دستگاه برای اولین بار باز شده. طبق فوت پرینت خازن درست نصب شده. ترک مسیر در حالت برش خورده باشه خبری از صدای تیک تیک نیست. وقتیکه ترک رو وصل میکنم حتی با خارج کردن یک پایه خازن ۱۰۰۰ میکرو، مدار شروع میکنه به نوسان و صدای تیک تیک. یعنی میشه نتیجه گرفت خازن دلیل نیست و معلول قضیه هستش. ولتاژ مسیر هم از یک جفت پایه خروجی ترانس سوییچینگ تامین شده. ولتاژ دو سر دیودهای فست هم از ۴ ولت بالاتر نیست که به نظرم کمه! شک خودم روی ترانس و آی سی سوییچینگ هستش. ای سی شش پایه با پارت نامبر ۳۰۲۷z هستش که اصلا در نت هیچ اطلاعاتی ازش پیدا نمیشه. منتظر راهنمایی بزرگواران هستم.



[هویدا]

درود .اون قطعه احتمالا moc3021zهستش و اپتو کوپلره



[dds1]

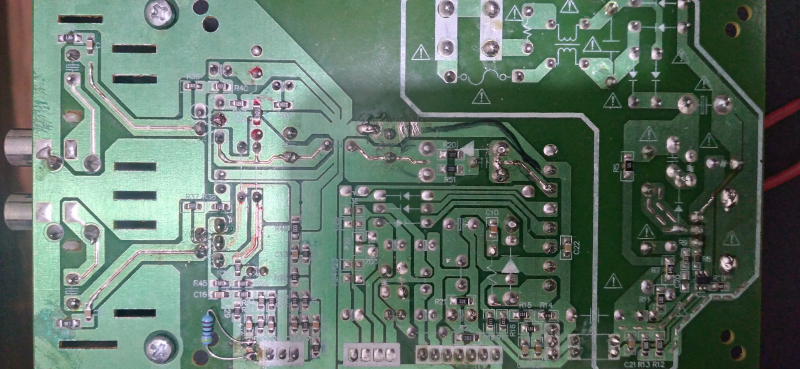

با سلام، از طرف دیگر برد هم یک تصویر بفرست.



[Ahoora1396]

درود .اون قطعه احتمالا moc3021zهستش و اپتو کوپلره

درود بر شما
پارت نامبر
۳۰۲۷z
۱۱۰۱J
هستش و آی سی سوییچینگ مدار.



[Ahoora1396]

با سلام، از طرف دیگر برد هم یک تصویر بفرست.
