آموزشی: برد تست و آموزش کار با میکروکنترلر های AVR

jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,118
74,142
48
ایران
سلام

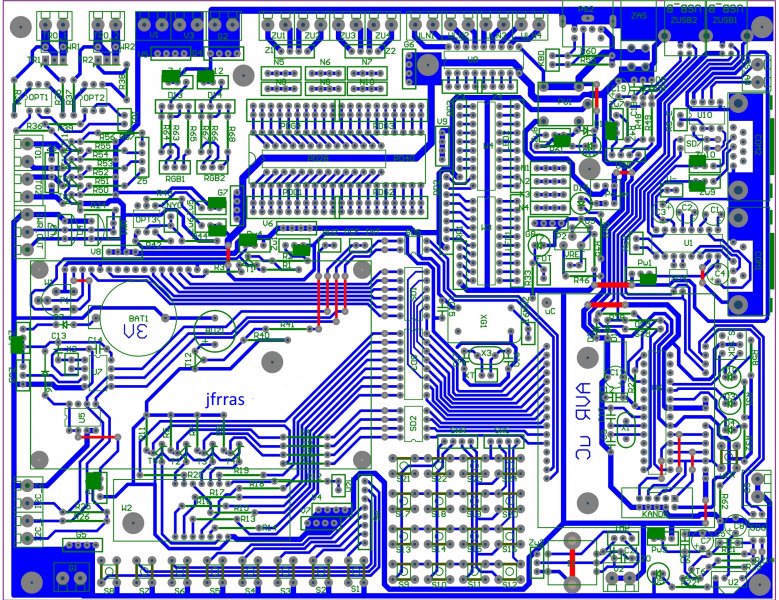

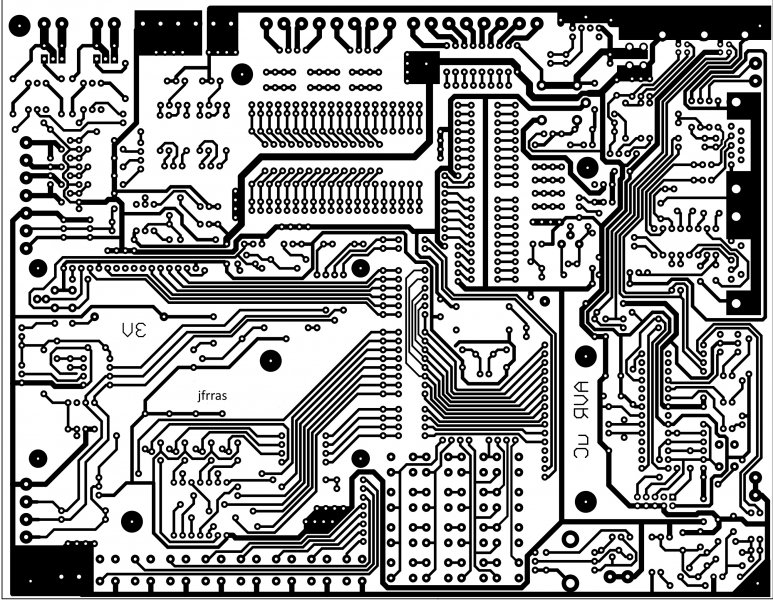

دوستان یک برد جامع و کامل برای برنامه نویسی AVR ساختم . برد کامل و جامعی است.

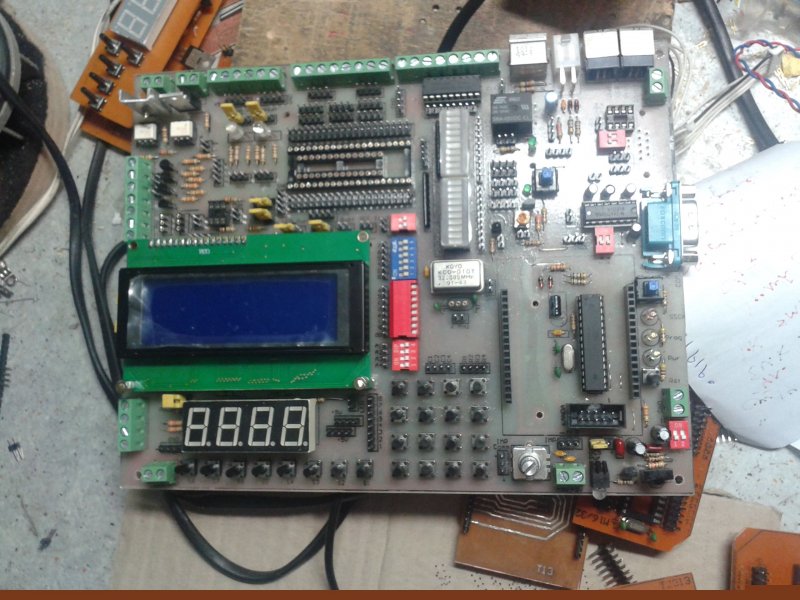

فعلا تصویر مونتاژ شده اش رو ببینید تا بعد .



[hide]:approve:[/hide]

آخرین ویرایش:

jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,118
74,142
48
ایران
درود دوست گرامی ریز قطعاتش هم لیست میکنید . تبریک میگم یک برد همه کاره ساختید .
با تشکر

سلام
عجله نکنید می خوام کل جزئیات رو برای عموم علاقه مندان تقدیم کنم تا مورد استفاده قرار بگیره.
بقیه اش رو کم کم آپ خواهم کرد.


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,118
74,142
48
ایران

سلام دوستان عزیز

ادامه فایل های مربوط به برد AVR امیدوارم مورد استفاده بهینه قرار گیرد.

شماتیک مربوط به قسمت بندی برد اصلی :

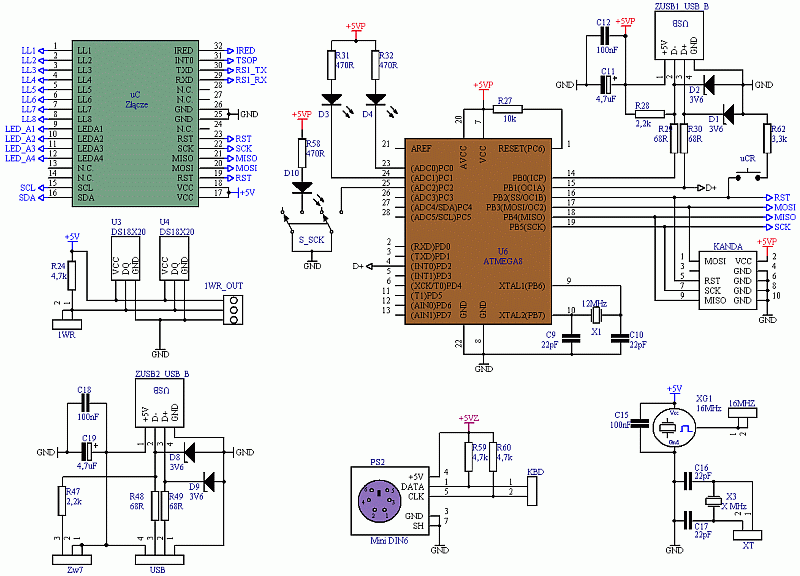

1- قسمت اول مربوط به پروگرمر و تغذیه مدار
[hide]PTAVR_Schemat1.gif[/hide]

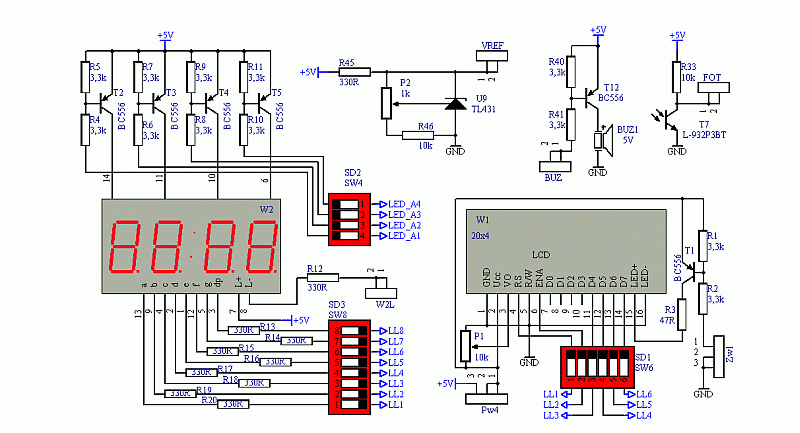

2- قسمت دوم مربوط نمایشگر های ال سی دی و سون سگمنت

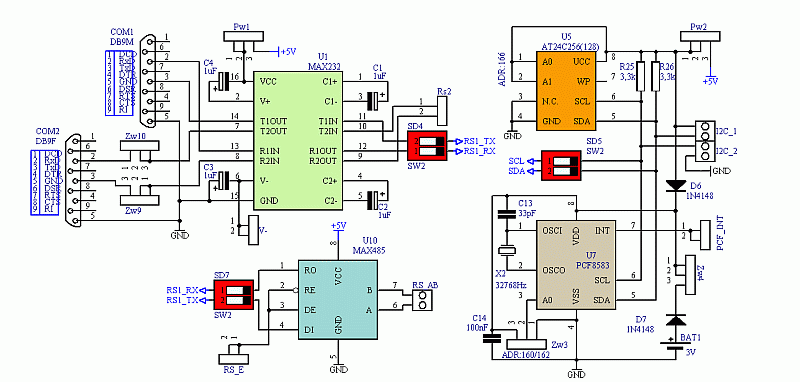

3- قسمت سوم مربوط به پورت ها و حافظه و ای سی ساعت

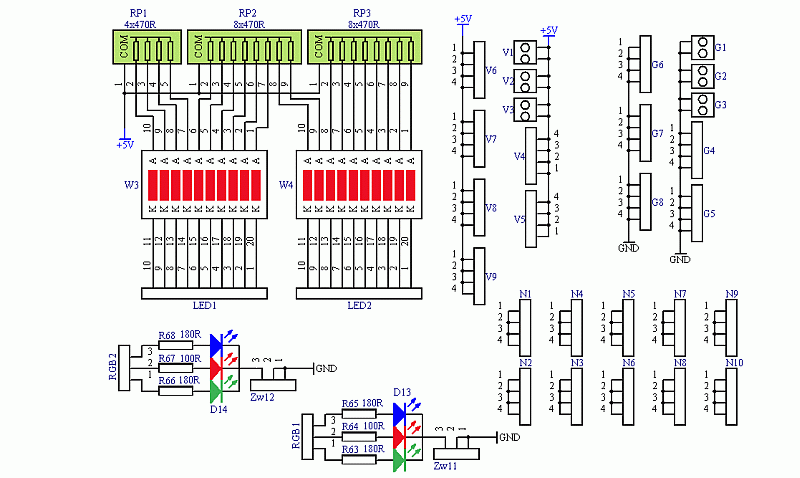

4 - قسمت چهارم مربوط به ال ای دی های بارگراف RGB و سایر ...

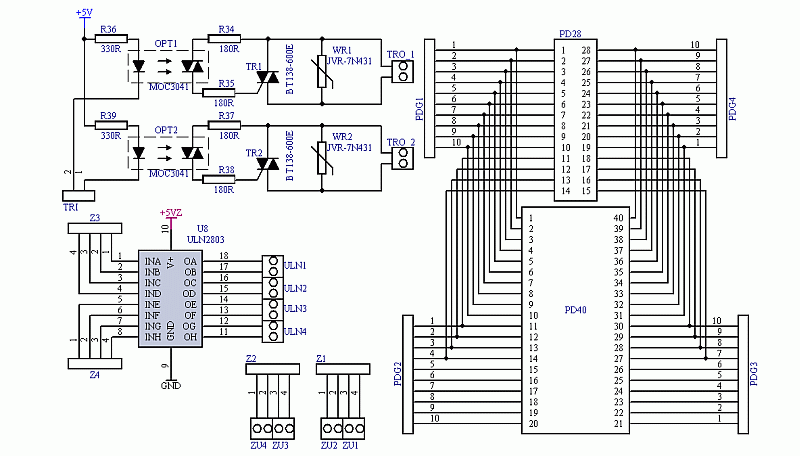

5 - قسمت پنجم مربوط به سوکت تست میکرو و ادوات خارجی از قبیل کنترل دستگاه های ولتاژ بالا و انچه که می توان با ULN راه اندازی کرد.

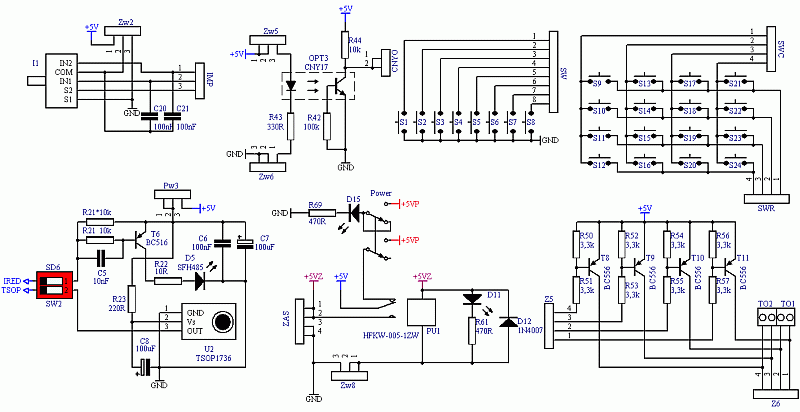

6 - قسمت ششم مربوط به راه اندازی میکرو سویچ ها در حالت های مختلف . فرستنده گیرنده مادون قرمز .اپتوکوپلر . رله و غیره...



بقیه مباحث در قسمت بعدی
