آموزشی: بار متر تمام ترانزیستوری برای آمپلی فایر ها

[jfrras]

سلام

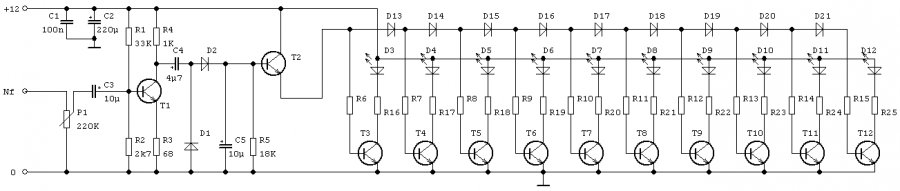

این مدار بصورت تمام ترانزیستوری ارائه
شده است . جدیدا با ای سی LM3915 این مدار ساده شده !!

[hide]

[/hide]

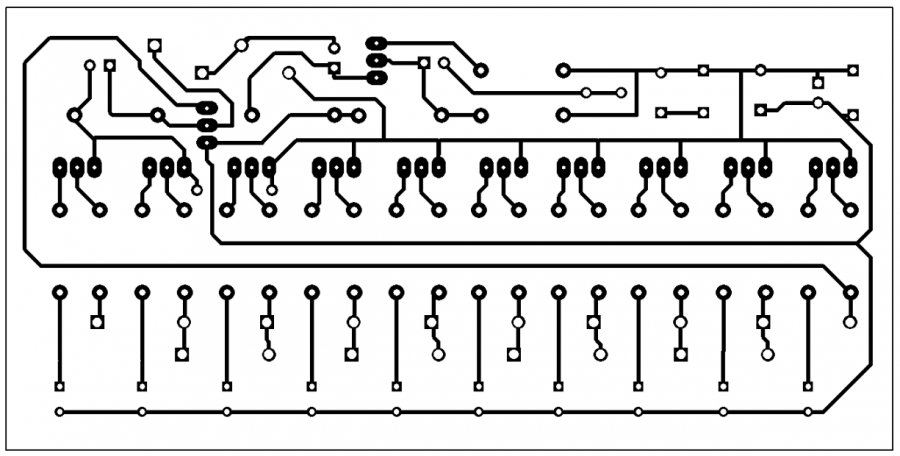

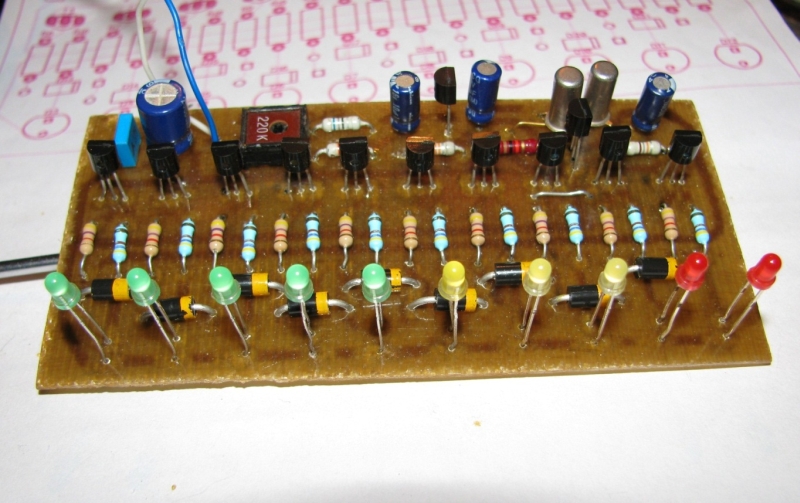

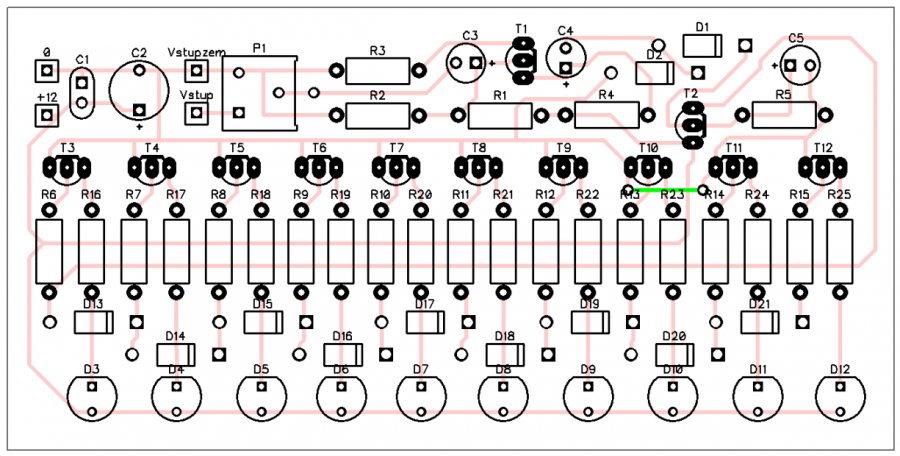

لیست قطعات:
[hide]
[/hide]​

[hide]

R1 - 33K
R2 - 2k7
R3 - 68Ω
R4 - 1k
R5 - 18k
R6-R15 - 4k7
R16-R25 - 470Ω
P1 - 220k

C1 - 100n
C2 - 220μ/25V
C3, C5 - 10μ/25V
C4 - 4.7 μ/25V
D1, D2 - BAT43, BAT46, BAT85, 1N5819, KAS21, KAS22 ...
D13-D21 - 1N4148, 1N4150, 1N4151, 1N4448
T1, T3-T12 - BC547B, BC238
T2 - BC549C, BC550C
D3-D12 - LED


​

[/hide]
