سوال: امکان جایگزینی ماسفت معیوب با مورد مشابه در برد پاور lcd

[darabi81]

سلام وقت بخیر
دوستان در برد پاور یک تلویزیون lcd یک ماسفت معیوب p کانال به شمارهstu303s موجود است که نتوانستم آن را پیدا کنم و قصد دارم ماسفت irf9z34n را جایگزین آن نماییم .
دوستان به نظر شما امکان پذیر است؟
اگر ماسفت دیگری که بتوانم جایگزین این قطعه نماییم سراغ دارید ,لطف کنید و معرفی کنید.



[darabi81]

سلام
این دو ماسفت pکانال را هم پیدا کردم.
امکان جایگزینی دارند؟



[AMD]

پکیج ماسفت به چه شکل هست to-220 هست ؟
جایگزین مناسب
[h=1]P2003ED[/h]



[darabi81]

پکیج ماسفت به چه شکل هست to-220 هست ؟
جایگزین مناسب
P2003ED

سلام
ممنون از پاسختان
پکیج ماسفت طبق دیتاشیت to-252aa می باشد. ماسفت smd است ولی جا هست که قطعه dip نصب کنم.



[AMD]

سلام
ممنون از پاسختان
پکیج ماسفت طبق دیتاشیت to-252aa می باشد. ماسفت smd است ولی جا هست که قطعه dip نصب کنم.

جایگزین مناسب
P2003ED



[darabi81]

سلام
دو قطعه

stu303s
و
​

P2003ED

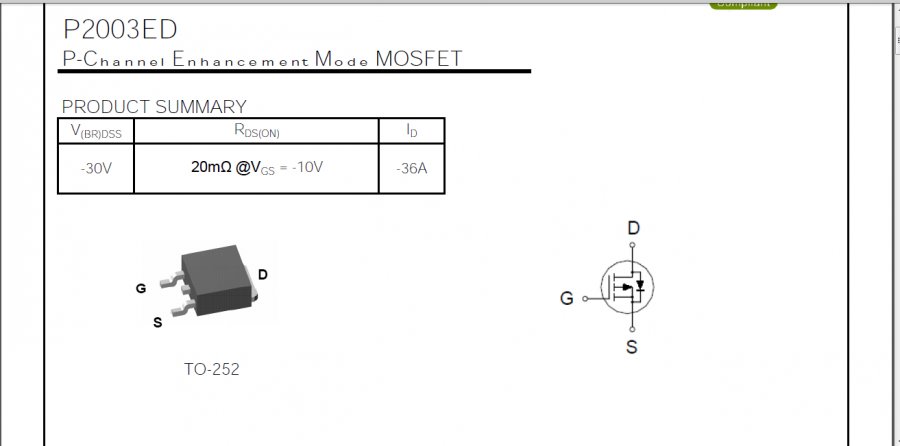

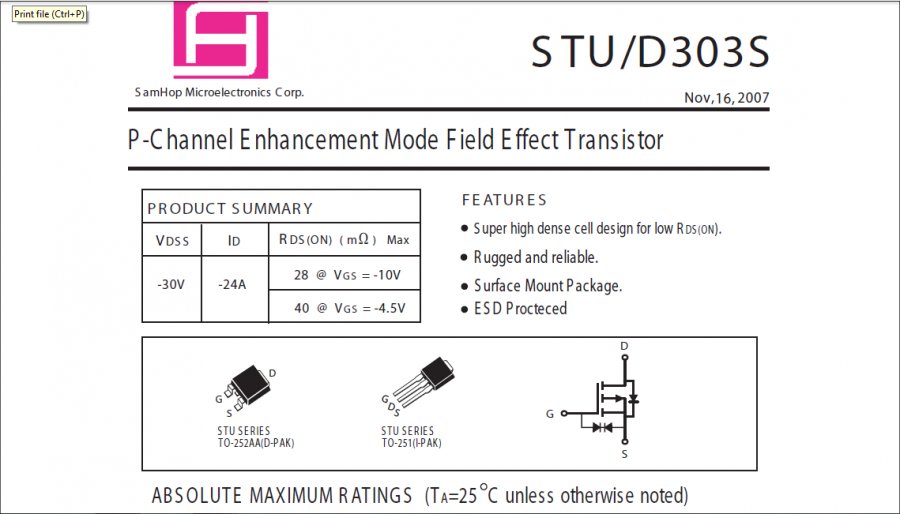

مطابق تصویر های زیر از شماتیکشان,علامت مداریشان متفاوت است .این تفاوت مشکلی ایجاد نمی کند؟



[AMD]

سلام
دو قطعه

stu303s
و
​

P2003ED
مطابق تصویر های زیر از شماتیکشان,علامت مداریشان متفاوت است .این تفاوت مشکلی ایجاد نمی کند؟
مشاهده فایل‌پیوست 127019مشاهده فایل‌پیوست 127020

بررسی میکنم اطلاع میدم .



[AMD]

این مورد به نظرم مناسبتره
STU309DH



[غزال]

درود

با توجه به مشخصات فت بنظر میرسه نقش مهمی نداره و بعنوان کلید ساده استفاده شده و احتمالا با شورت کردن سورس درین هم کار کنه
ولی اعلام نظر قاطع ، مستلزم دسترسی به نقشه است.

در هر صورت قطعات اضافی و متفاوت دیتاشیت با توجه به مشخصات فت اهمیتی نداره و فت های مورد نظر کار میکنه و موجب خسارت نمیشه ولی تست کامل و هماهنگی کلیه جوانب آن باید در عمل انجام و تجربه بشه لذا نگران نباش تست کن .
اگه بسوزه دود میکنه و معلوم میشه

سپاس



[darabi81]

درود

با توجه به مشخصات فت بنظر میرسه نقش مهمی نداره و بعنوان کلید ساده استفاده شده و احتمالا با شورت کردن سورس درین هم کار کنه
ولی اعلام نظر قاطع ، مستلزم دسترسی به نقشه است.

در هر صورت قطعات اضافی و متفاوت دیتاشیت با توجه به مشخصات فت اهمیتی نداره و فت های مورد نظر کار میکنه و موجب خسارت نمیشه ولی تست کامل و هماهنگی کلیه جوانب آن باید در عمل انجام و تجربه بشه لذا نگران نباش تست کن .
اگه بسوزه دود میکنه و معلوم میشه

سپاس

سلام
با تشکر از استاد غزال عزیز و جناب AMD.POWER
ماسفت معیوب با

ماسفت irf9z34n که فعلا موجود داشتم تعویض شد و با راه اندازی دستی برد پاور کلیه ولتاژها به صورت صحیح مشاهده گردید.
سپاس​
