افزایش ولتاژ و جریان خروجی منبع تغذیه

[mohsen_n94]

سلام دوستان

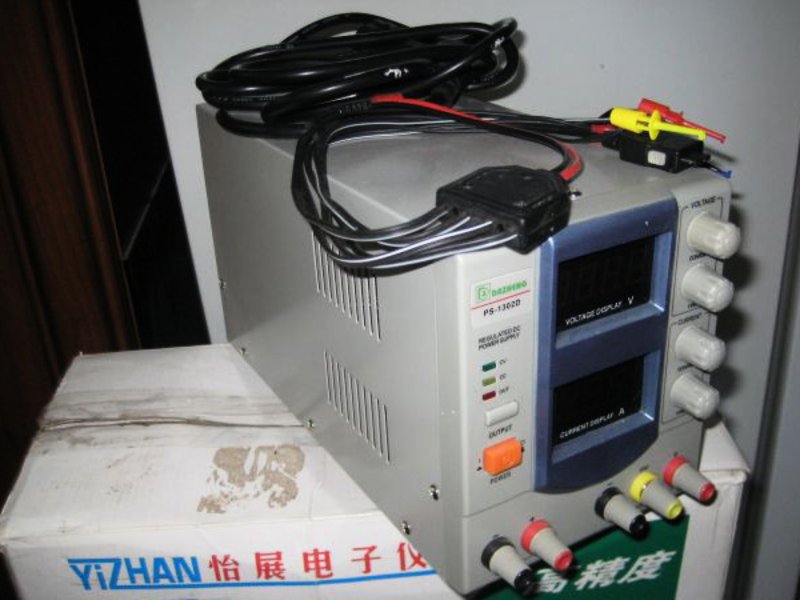

من یه منبع 0 تا 30 ولت 2 آمپر دارم میخوام بدونم المانهای موثر خروجی منبع تغذیه چه چیزایی هست و چطور میتونم با تغییر اونا ولتاژ و جریان رو افزایش بدم
ممنون میشم راهنمایی کنید.



[seee]

با سلام.
قبل از هر چیز باید به نقشه این تغذیه دسترسی داشته باشید.
برای دستیابی به جریان و ولتاژ خروجی باید تغییرات زیادی در مدار ایجاد کنید و اصلا پیشنهاد نمیشه!
چون برای تغییر محدوده ولتاژ خروجی باید ترانس مدار فیدبک محدوده ولومها و ... تغییر پیدا کنه که این خودش باعث ایجاد تلفات زیاد (گرمایی) بر روی ترانزیستور قدرت سری میشه و باید خنک کاری از جمله فن و هیت سینگ هم عوض بشه. برای تغییر محدوده جریا هم ترانزیستور ها ترانس و مقاومتهای شنت و ... باید عوض بشه که تمام موارد بالا با محاسبات اصولی و دقیق باید صورت بگیره. مواردی که عرض کردم تنها قسمتی از مواردی بود که باید مد نظر قرار دهید به همین دلیل به نظر بنده بهتره اصلا مدارات این تغذیه رو بهم نزنید چون ممکنه با تغییر المانها ایمنی تغذیه از جمله محافظت در برابر اتصال کوتاه و ... را نیز از بین ببرید.
با تشکر.



[mohsen_n94]

ممنون دوست عزیز
پس یعنی میگید این رو کنار بزارم و به فکر منبع تغذیه جدید باشم؟
اگر فقط جریان رو هم بتونم افزایش بدم فعلا نیازم رو رفع میکنه و از صرف هزینه دوباره جلوگیری میشه



[SYBOT]

سلام
یکبار یکی از دوستان منبع چینی 2 آمپر بازار را با اضافه کردن ترانس ای عین ترانس خود منبع ولی با جریان 3 آمپر توانست با تغییر یک مقاومت از آیسی LM324 را به 5 آمپر برسانه.ولی بعدا که آیسی ها چیپ قیری شده بود دیگه نتونست اینکار را تکرار کنه.



[seee]

ممنون دوست عزیز
پس یعنی میگید این رو کنار بزارم و به فکر منبع تغذیه جدید باشم؟
اگر فقط جریان رو هم بتونم افزایش بدم فعلا نیازم رو رفع میکنه و از صرف هزینه دوباره جلوگیری میشه

برای افزایش جریان باید ترانس ترانزیستور قدرت سری قابلیت تامین این جریان را داشته باشند و تغییراتی نیز در مدار داده شود از جمله تغییر مقاومت شنت و هیت سینگ و مدارات و ...
با این حال منتظر پاسخ اساتید از جمله جناب آقای غزال و رجبی و ... نیز باشید.
با تشکر.



[mohsen_n94]

تشکر دوست گلم اطلاعاتت مفید بود.بازم منتظر نظرات و راهنمایی های اساتید هستم.



[reza_476]

باسلام

برای افزایش ولتاژ و جریان یک منبع تغذیه :

استفاده از ترانس ولت و آمپر بالا و تغییرات در مدار برای استفاده از ولتاژ و جریان بالا اضافه کردن ترانزیستور یا ترانزیستورهای پر قدرت خروجی و .....



[reza_476]

باسلام

عکسهایی از زیر و روی برد مدار چاپی منبع تغذیه فوق با وسایل جانبی داخل کیس آن بصورت واضح و روزلیشن بالا و قطعات خوانا قرار بده تا کاملتر و راحت تر راهنمایی شوی



[mohsen_n94]

تاپیک تقریبا واسه یه سال پیشه بیخیالش شده بودم اما اگه بشه درست کرد اینکارو میکنم. در اولین فرصت عکس میزارم ممنون



[مجید89]

تاپیک تقریبا واسه یه سال پیشه بیخیالش شده بودم اما اگه بشه درست کرد اینکارو میکنم. در اولین فرصت عکس میزارم ممنون

چی شد؟ بالاخره چی کار کردی؟ بی خیالش شدی؟
