مشکل: افزایش ولتاژ خروجی منبع تغذیه

[Mohamadkarim]

با سلام خدمت دوستان عزیز
به پاور ریسیور دارم ولتاژهای خروجی استانداردش 24v ,12v, 5v, 3.5v هستش اما الان 24 ولت شده ۳۳ ولت . ۵ ولت شده ۸ولت و ۱۲ ولت شده ۱۹ ولت . از اساتید کسی هست کمک کنه ؟ مشکل کدوم قطعه است ؟



[heical]

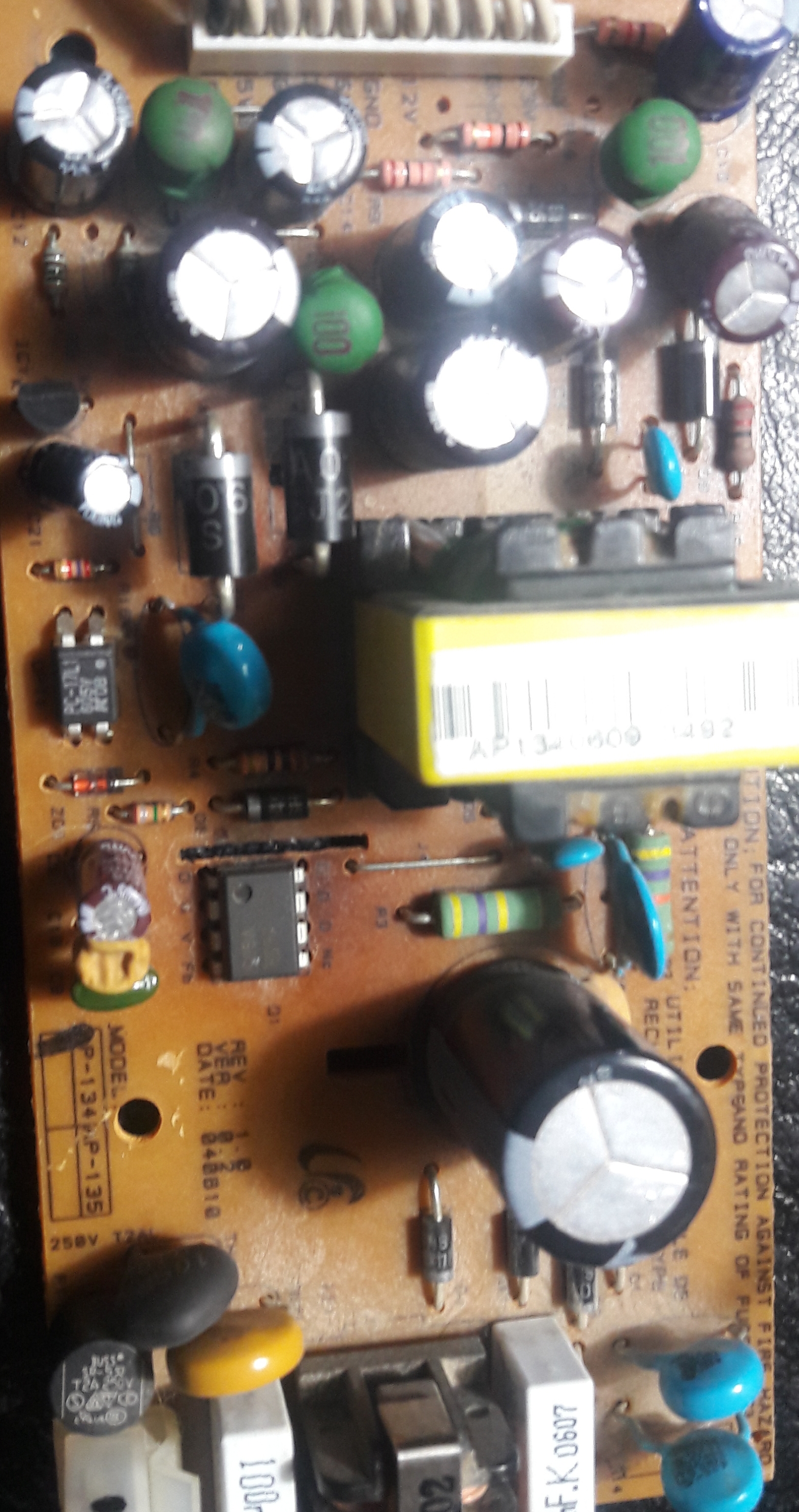

فکر می‌کنم باید اون خازن کوچیک الکترولیت کنار آی سی کنترلر رو تعویض کنید. توی عکس اون خازن صافی ورودی هم به نظر باد کرده



[Mohamadkarim]

به نظر شما ایراد از خازن هاست ؟ یعنی خرابی خازن در افزایش ولتاژ تاثیر داره



[sonysony]

درود . همکار گرامی .
پیشنهاد میکنم جهت آموزش و بررسی و نکات تعمیری مدارات پاور
حتما پست زیر را که توسط استاد غزال بسیار تحلیلی و آموزشی ایجاد شده است را مطالعه فرمایید .
https://www.irantk.ir/threads/54626-دیگه-ساده-تر-از-این-نمیشه-(-تحلیل-سوئیچینگ-)



[غزال]

با سلام خدمت دوستان عزیز
به پاور ریسیور دارم ولتاژهای خروجی استانداردش 24v ,12v, 5v, 3.5v هستش اما الان 24 ولت شده ۳۳ ولت . ۵ ولت شده ۸ولت و ۱۲ ولت شده ۱۹ ولت . از اساتید کسی هست کمک کنه ؟ مشکل کدوم قطعه است ؟

درود

ببین ۴۳۱ از کدوم ولتاژ ، نمونه میگیره و درواقع ببین پایه رفرنس ۴۳۱ از طریق یک مقاومت به کدوم ولتاژ متصله ، خازن صافی همون ولتاژ را عوض کن درست میشه.

سپاس



[Mohamadkarim]

با سلام و تشکر . خازن رو تعویض کردم درست نشد .۴۳۱ با ای سی پاور و چند تا از خازن های مسیر کوپلر و ۴۳۱ رو تعویض کردم اما درست نشد



[Mohamadkarim]

پایه vcc ای سی پاور باید ۱۴ باشه ؟؟ الان من ولتاژ گرفتم ۱۰ ولت داره پایهfbهم ۳.۵ ولت تا سر کوپلر



[غزال]

با سلام و تشکر . خازن رو تعویض کردم درست نشد .۴۳۱ با ای سی پاور و چند تا از خازن های مسیر کوپلر و ۴۳۱ رو تعویض کردم اما درست نشد

درود

حتما خازن رو اشتباه گرفتی.
دو سر خازن بزرگ چند ولته ؟

سپاس



[Mohamadkarim]

دو سر خازن بزرگ ۳۱۰



[غزال]

دو سر خازن بزرگ ۳۱۰

درود

پس همون خازن ولتاژ نمونه خرابه
اگه نقشه داری مشخص کنم ؟
از کدوم ولتاژ نمونه گرفته و دو مقاومت تقسیم ولتاژ چند اهم هستن.
رطوبت به برد نرسیده ؟

سپاس
