مشکل: افزایش ولتاژ بعد از تعویض قطعات در پاور

[arstan]

سلام
در پاور خروجی 3.3 و 15 و 22 ولت . که آی سی 22A ترکیده بود و خازن صافی هم مشکل داشت و فیوز سوخته بود . بعد از تعویض خازن صافی 400V22m و آی سی 22A .بعد از وصل کردن به برق ( از برد جدا است ) خروجی ها زیاد شد . 3.3 حدود 7 ولت و 15 حدود 19 ولت و 21 ولت حدود 30 ولت شده بود . بعد از اینکه ولتاژ ها را گرفتم و میخواستم از برق جدا کنم یکدفعه خازن خروجی 15 ولت ترکید . ( آی سی تعویض شده همون 22A , خازن هم همون ظرفیت 400v22 بود ) . با تشکر



[mohssen]

سلام عکس قرار بدین
برای شروع tl431 و اپتوکوپلر رو عوض کنید



[arstan]

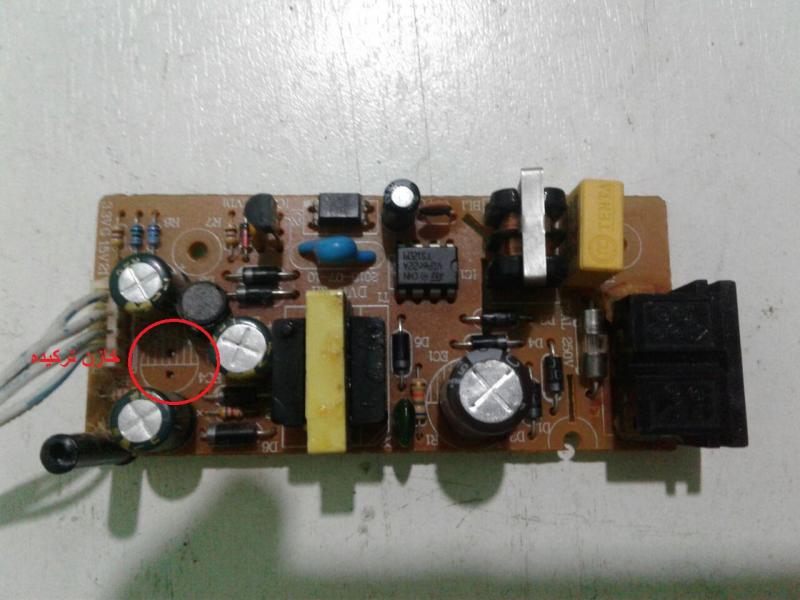

سلام با تعویض دو قطعه ولتاژ ها پایین اومدند . ولی اون خازن ترکیده رو یاداشت نکرده بودم و نمیدونم ظرفیتش چند است . خازن با چه ظرفتی بزارم . برای خروجی 15 ولت بود . یا تشکر



[arstan]



[mohssen]

سلام فک میکنم 50/220 یا 50/470 خوب باشه



[AMD]

470/50 از نظر من هم مناسبه .



[arstan]

سلام
با گذاشتن خازن مورد نظر ولتاژ 15 و 21 ولت درست شد . الان ولتاژ 3.3 پایین اومده و 1 ولت شده .خازنش رو هم عوض کزدم البته 10 ولت 470 بود که بجاش 25ولت 470 داشتم و گذاشتم و بعد از وصل کردن به دستگاه ال ای دی جلو که شماره کانال ها را نشان میده به صورت نامنظم چشمک میزنه و خاموش میشه . با تشکر



[arstan]

سلام
لطفا راهنمایی کنید . اگر منبع تغذیه را وصل کنم به برد و ولتاژ گیری کنم فقط ولتاژ 3.3 پایین میاد . ولی اگر از برد جدا کنم هر سه ولتاژ پایین میان . این پایین اومدن ولتاژ از چی هست ؟
اصلا کدوم قطعه است که ولتاژ 3.3 را ایجاد میکنه یا ولتاژ 15 یا 21 ؟



[سفیر امید]

دوست عزیز فکرکنم اکثر پاورها ولتاژخروجی 3.3 خازنش 1000میکرو هست شما از خازن 470 میکرو استفاده کرده اید یه دلیل کم بودن ولتاژ از اون میتونه باشه البته اگه بعد از وصل کردن به مدار مین افت زیادی داشته باشه احتمالا سیپیو دستگاه خراب هست



[BagheriGH]

سلام یه برد پار دیگه بزار خودتو خسته نکن دوست عزیز چیزی که فراوون برد
