مشکل: افت ولتاژ پاور 12 ولت 40 امپر

[مهدی سامانی]

با عرض سلام خدمت اساتید

پاور صنعتی 12 ولت 40 امپر که ولتاژ از 12 به 5 ولت افت کرده قطعات هم سالم است فقط ایسی را نداشتم تعویض کنم. لطفا راهنمایی کنید.



[arash_hj23]

سلام

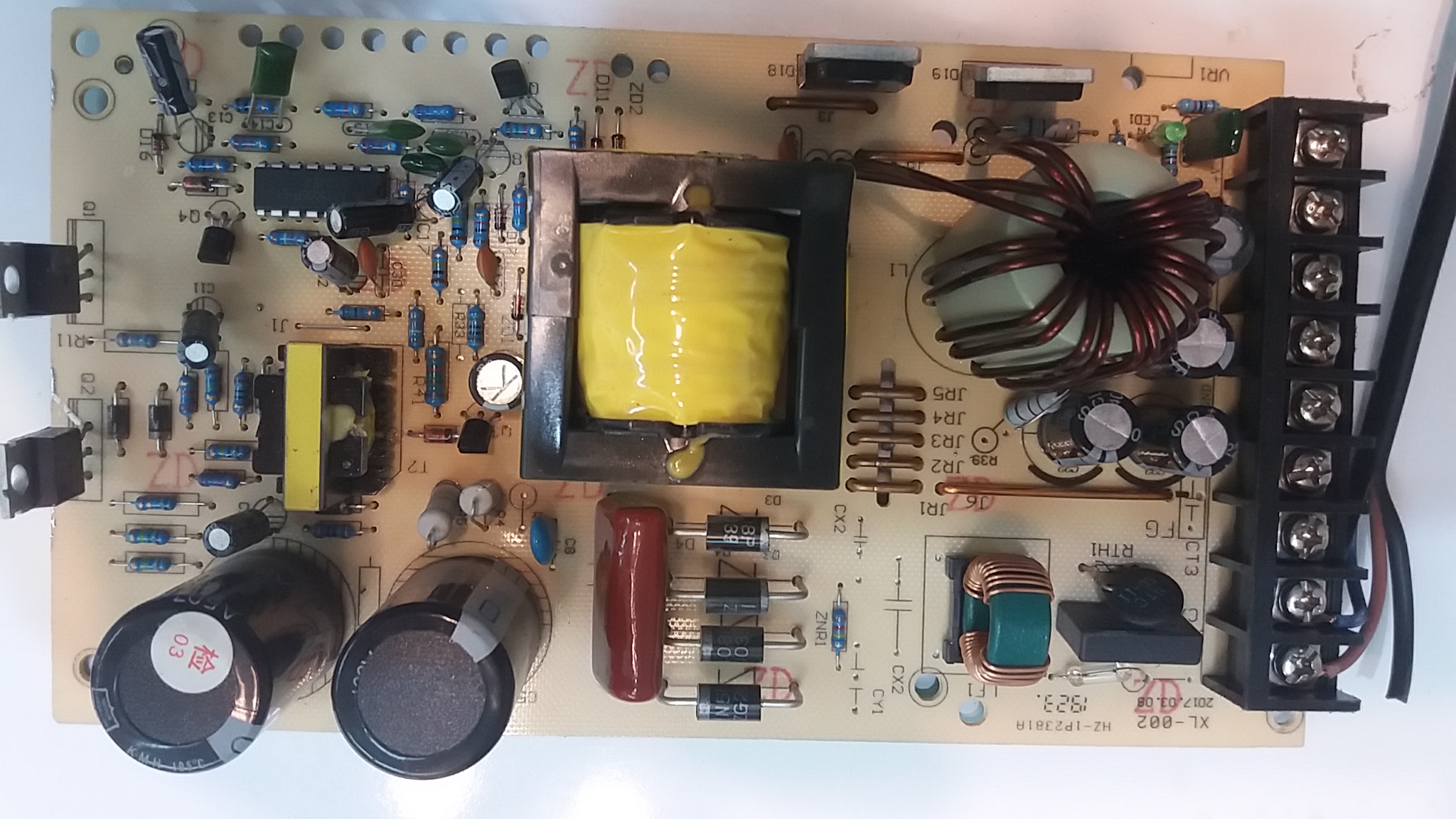

لطف کنین از مدارتون عکس بزارین ، کسی چجوری میتونه ندیده راهنمایی کنه ، چون صدها مدل پاور سویچینگ 12 ولت 40 امپر در دنیا طراحی و ساخته شده



[mehdi kardouni]

با سلام .همین که ولتاژ اندکی درخروجی دارید بیانگر این است که مدار به حالت سلف اوسیلیشن میرود فلذا مدار های ولتاژ متشکل از ترانزیستور های قدرت سالم به نظر میرسد. اگر بخواهم آدرس سر راست به شما بدهم ترانزیستورهای کوچک to-92 که در کنار دیود زینر ها و موازی با ان قرار داردند را بررسی کنید . خود دیودها هم احتمال خرابی دارند . درنهایت ایراد از آیسی میتواند باشد.



[arash_hj23]

با عرض سلام خدمت اساتید

پاور صنعتی 12 ولت 40 امپر که ولتاژ از 12 به 5 ولت افت کرده قطعات هم سالم است فقط ایسی را نداشتم تعویض کنم. لطفا راهنمایی کنید.

در تکمیل فرمایشات دوستان باید بگم : اول از همه خازن کنار ترانس زرد رنگ رو که احتمالا حدود 100 میکروفاراده رو تعویض کنید و خود دو ترانزیستور بزرگ رو چک کنین بیرون مدار . دو خازن c11 و کناریش حدود 4.7 میکرو هستن که در مسیر بیس دو ترانزیستور بزرگ هستن رو هم نو بزارید . دو ترانزیستور کوچک Q3 و Q4 و دیود زنر کنارشون رو هم تست کنین سالم باشن . اگر باز مدارتون 12 ولت خروجی نداد دیود های 3 پایه سر وسط خروجی مدار رو چک کنین و در اخر به ای سی شک کنین و تعویض کنین . زیر برد رو هم از نظر قلع مردگی چک کنین . جالبه که فرمودین 40 امپر خروجی میده ولی اصلا به قطعات مدارتون چنین چیزی نمیخوره و ازش چنین جریانی نمیشه توقع داشت نهایتش بنظرم 20 امپر هست . مدارتون پتانسیومتر تنظیم خروجی هم نداره جالبه !



[Newman1]

در تصویر مقاومت r39 یه پایش بنظر در اومده ببین از اون نیست در ضمن اینکه دقیقا 5 ولت میده شاید پاور پنج ولته نوشته روی قابش رو کنترل کن چون خیلی نو بنظر میاد



[مهدی سامانی]

در تصویر مقاومت r39 یه پایش بنظر در اومده ببین از اون نیست در ضمن اینکه دقیقا 5 ولت میده شاید پاور پنج ولته نوشته روی قابش رو کنترل کن چون خیلی نو بنظر میاد[/Q



[مهدی سامانی]

سلام خدمت دوستان همه بررسی شد فقط زمانیکه مقاومتی جای پتانسیومتر است را جامپر میکنم ولتاژ به 8 ولت میرسد.



[arash_hj23]

سلام خدمت دوستان همه بررسی شد فقط زمانیکه مقاومتی جای پتانسیومتر است را جامپر میکنم ولتاژ به 8 ولت میرسد.

سلام . مدارتون اگر 12 ولتیه امکان نداره بدون ایراد باشه با این وضعیت ، مگر اینکه شاید 5 ولت هست و توی جعبه 12 ولت نصبش کرده باشن چون چاپرش هم شبیه 5 ولتی هست . اگر صد درصد مطمئن هستین 12 ولته و قبلا 12 ولت خروجیش رو تست کرده بودین به تعمیرش ادامه بدین .
اول مقاومت r39 رو که یک پایش قطع شده رو سر جاش لحیم کنین . دو خازن بزرگ بالای پاور رو از مدار خارج کنین و تست کنین و خازن سرامیکی آجری رنگ رو هم تست کنین تغیر ظرفیت نداده باشن . مسیز همون مقاومت جایگزین پتانسیومتر رو تا ای سی چک کنین از لحاظ قلع مردگی و بقیه پایه هارو هم همینطور . دیود های جلوی ترانزیستور بزرگ هم چک کنین بیرون خراب نباشن . اگر این موارد و موارد قبل رو دقیق چک کنین حتما ایراد رو پیدا می کنین



[سای را]

درود
پاورهایی که بیشتر استفاده دارند و استاندارد هستند
5ولت 40 آمپر
12ولت 30 آمپر

خب برد شما 5 ولت 40 امپر هست
با داشتن 5ولت در خروجی پاور اکی هست



[مشهدی علی]

با عرض سلام خدمت اساتید

پاور صنعتی 12 ولت 40 امپر که ولتاژ از 12 به 5 ولت افت کرده قطعات هم سالم است فقط ایسی را نداشتم تعویض کنم. لطفا راهنمایی کنید.

باسلام به شما دوست عزیز من یک تغذیه۱۲ولت ۲۰ آمپر مثل همین مشکل شما داشتم پس از کلی جستجو باتعویز پتانسیومتر تغذیه درست شد بعداز تعویز حتما با پتانسیومتر ولتاژ را تنظیم کنید امیدوارم مشکل شما هم حل شود احتمال ۹۰ درصد درست میشود
