مشکل: افت ولتاژ منبع تغذیه ۲۴ ولت

[moienfar]

دوستا سلام
لطفا راهنمای کنید یک پاور ۲۴ ولت رو باز کردم افت ولتاژ داشت و صدای تیک تیک ریزی از مدار شنیده می شد بعد از تعویض خازن خروجی صدا قطع شد و ولتاژ ۲۴ دریافت شد امروز مجدد پاور روشن کردم مجداد همون صدا رو میده و ولتاژ خروجی روی ۱۰ امده و چراغ سبز پاور هم کم نور و پر نور میشه
لطفا راهنماییم کنیید



[habbib]

دوست گرامی لطفا تصویری قرار دهید
شماره آی سی رو قید نمایید
شماره ترانزیستورها
ولتاژ تا کجا دارید
دیود پل رو چک کنید
ولتاژ خازنهای بزرگ
و در کل گزارش کامل و مبسوطی ارائه نمایید



[behi0021]

ترانزیستور 431 و اپتوکوپلر تعویض کن خیالت راه ولتاژ داره دل میزنه..

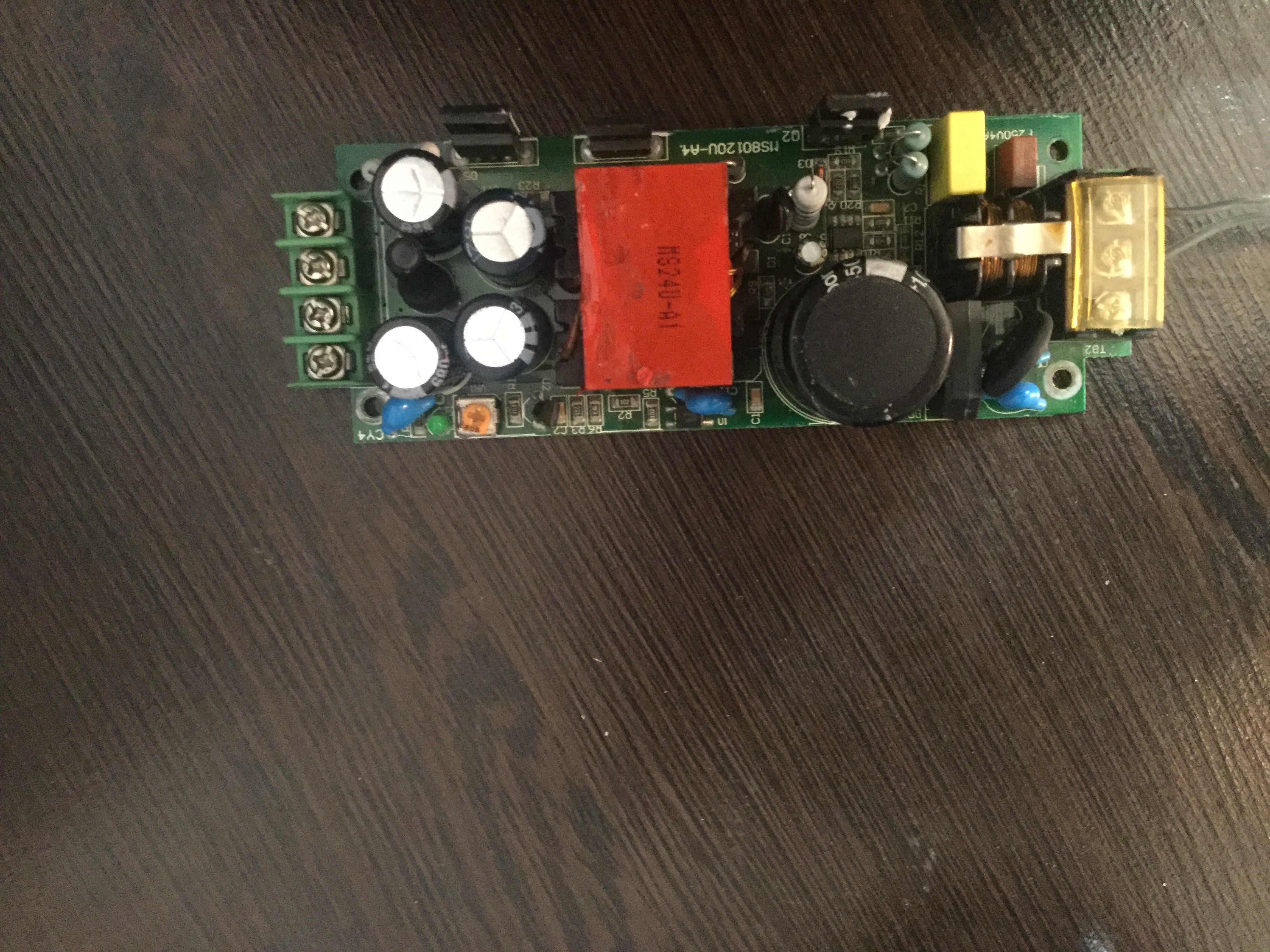

[moienfar]

[



[MOHSEN&A]

اون ای سی کنار خازن و ترانزیستور قسمت اولیه رو عوض
تغذیه رسیورها هم معمولا این مشکلات رو پیدا میکنن که با تعویض اون دو تا و خازن بزرگ حل میشه



[moienfar]

خازن هارو عوض کردم نشد ولی اپتو کوپلر رو هنوز تعویض نکردم امید وارم اوکی بشه
ممنون



[امیر سجاد]

سلام دوست عزیزم اگر از خازن های صافی خروجی و خازن اولیه مدار مطمن هستی . از نظر نشتی و ظرفیت خازنها و ers خازن ها .
یک مقاومت تست را با اند کاتد 431 موازی کنید ( لحظه دستی و بدون لحیم کاری) اگر ولتاژ خروجی کمتر شد در اینصورت کوپلر و ای سی تغذیه سالم است و ایراد در بخش 431 و خازن های مرتبط با ولتاژ نمونه است .
