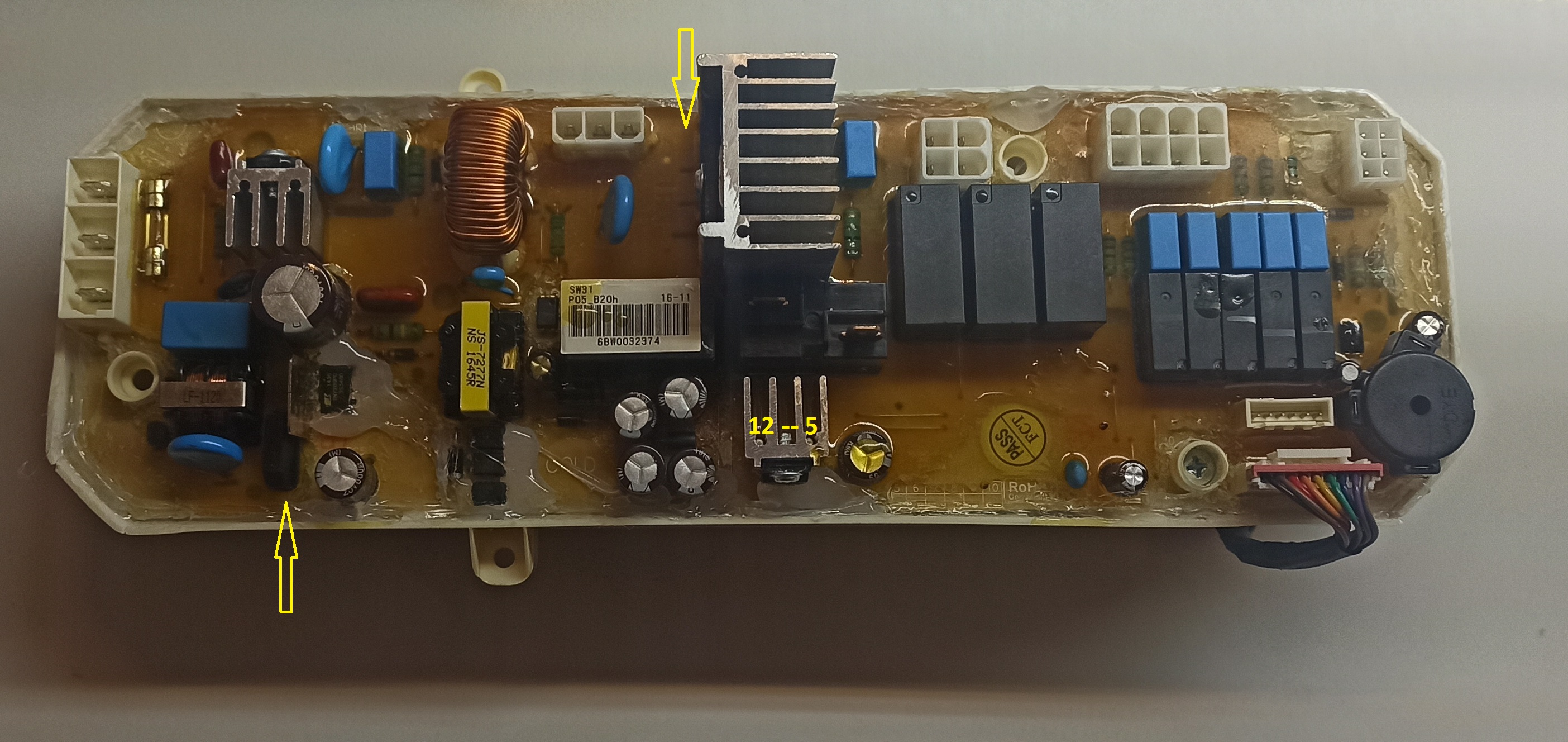

سلام دوست عزیز.دیودپل یکسوساز بزرگ که روی رادیات(هیت سینک) آلومینیومی بسته شده ولتاژ موردنیاز موتور را بهش می رسونه،دیود پل اولی کنار خازن ۴۰۰ ولتی مربوط به ورودی برق و قسمت تغذیه سوییچینگ کل برد و ساخت ولتاژ مورد نیاز مدار هست.
ممنونم دوست عزیز،
خروجی ولتاژ منبع تغذیه سویچینگ (پل دیود کوچک) 12 ولت(سر خازن صافی خروجی) است، ولی ورودی رگولاتور 7805 را وقتی تست زدم 7 ولت بهم نشان داد! این نرماله یا باید 12 ولت باشه؟
ممنونم دوست عزیز،
خروجی ولتاژ منبع تغذیه سویچینگ (پل دیود کوچک) 12 ولت(سر خازن صافی خروجی) است، ولی ورودی رگولاتور 7805 را وقتی تست زدم 7 ولت بهم نشان داد! این نرماله یا باید 12 ولت باشه؟
برد لباسشویی، موتور رو یه لحظه به یک سمت میچرخونه بعد خاموش میشه ،،یه وقتی هم اصلا برد روشن نمیشه و برق به موتور نمیره!
(رگولاتور _ترایاک_اپتوکوپلر_پل دیود ها _ترانس چاپر و ای سی سویچینگ و همچنینن خازن های الکترولیت و مقاومت ها همه سالم هستن)
برد لباسشویی، موتور رو یه لحظه به یک سمت میچرخونه بعد خاموش میشه ،،یه وقتی هم اصلا برد روشن نمیشه و برق به موتور نمیره!
(رگولاتور _ترایاک_اپتوکوپلر_پل دیود ها _ترانس چاپر و ای سی سویچینگ و همچنینن خازن های الکترولیت و مقاومت ها همه سالم هستن)
زمان استارت ولتاژ خروجی و ورودی رگولاتور رو اندازه گیری کن ببین چه تغییراتی داره. اگه افت ولتاژ داری هم رگولاتور هم خازنهای قبل چاپر، بعد چاپر و بعد رگولاتور رو تعویض کن
