با سلام محضر اساتید و دوستان علاقمند به الکترونیک
یکی از دغدغه ها برای تولید مدار چاپی اسید کاری می باشد
من یه چند وقتی رو این قضیه کار می کردم و به چند فاکتور مهم برای اسید کاری خوب رسیدم
1- قبل از پرینت مدار از روی کاغذ به روی فیبر مسی ( روش اطو یا لامینت و ...) فیبر مسی باید تمییز و عاری از چربی و گرد و غبار باشد، قبل از پرینت ، فیبر با سیم ظرفشویی و محول ظرفشویی و آب گرم می شوییم
2- مدار باید تمیز و با دقت روی فیبر منتقل شود ، مسیر های کم رنگ و جامانده را با ماژیک سی دی مشکی اصلاح می کنیم
4- غلظت اسید و آب 1 به 2 باشد ، 1 لیتر( یا 1 کیلو) آب و نیم کیلو اسید
5- حرارت محلول درست شده بین 50 تا 70 درجه باشد!
6- محلول باید در حرکت باشد
7 - زمان اسید کاری معمولا بین 3 الی 5 دقیقه تمام می شود.

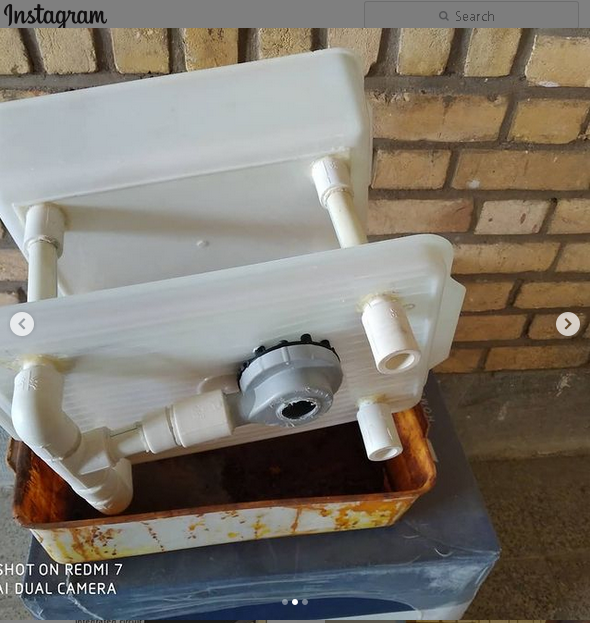

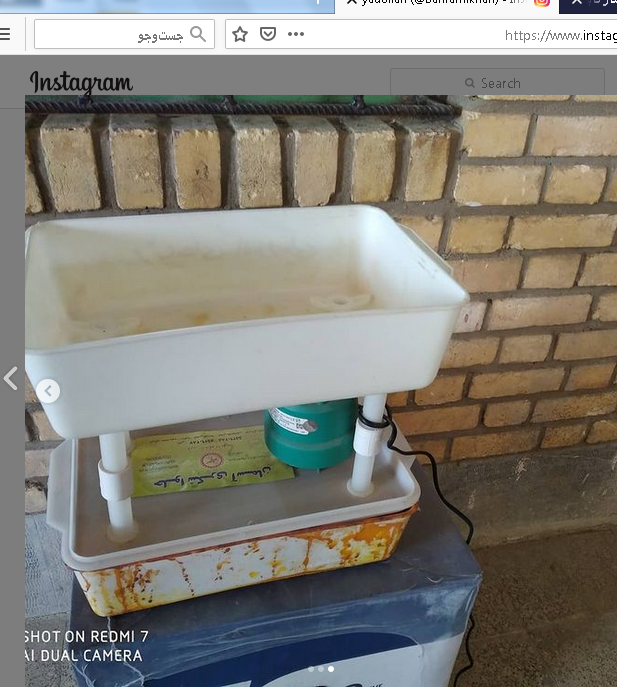

بنده برای فرایند بند های فوق یه دستگاه اسید کاری ساختم که به شکل ذیل می باشد
ظروف مربوط به قاب حلوا شکری می باشد که در خواربار فروشی ها موجود است

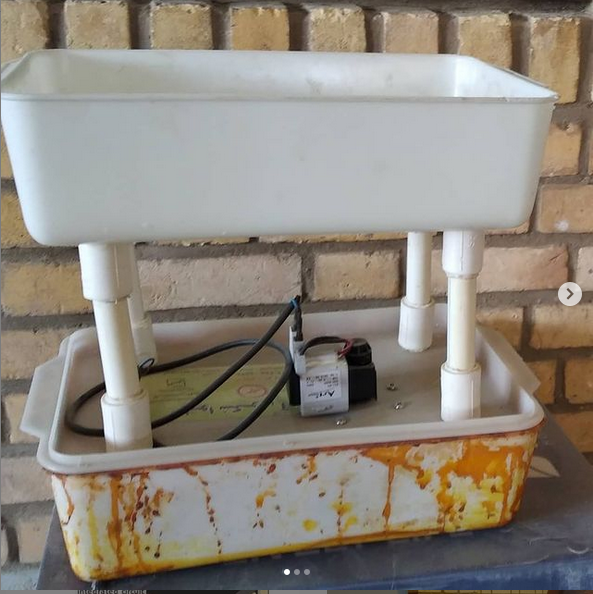

پمپ آب برقی مربوط به پمپ تخلیه لباسشویی دوقلو می باشد ، این پمپها چون قسمت سیم پیچی از روتور جدا بوده و بصورت کارخانه آب بندی شده مناسب اسید کاری می باشد که دیگه شفت آن بوسیله رسوب اسید از بین نمی رود

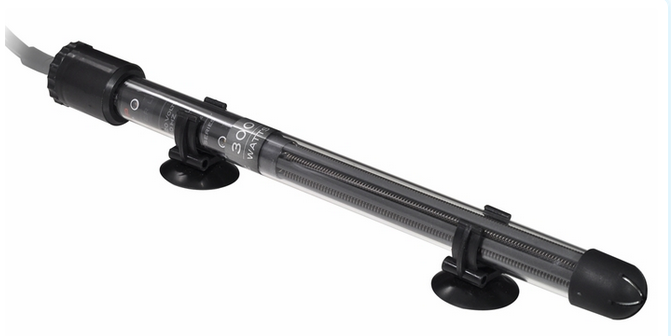

برای گرم کردن اسید از هیتر آکواریم ماهی استفاده می کردم که در این تصویر دیده نمی شود، عیب عمده این هیتر این بود که به محض خارج شدن از اسید ، شیشه آن ترک خورده و از بین می رفت
به همین دلیل برای سری های بعد این هیتر را با چسب مزدا در کف ظرف محکم نموده تا شناور نگردد
برای شروع اسید کاری ، نیم ساعت قبل باید ، دستگاه را روشن کنیم تا بخوبی محلول گرم و آماده اسیدکاری شود
از مزایای این دستگاه ، جلوگیری از دور ریزی اسید بعد از پایان اسید کاری و همنچنین مناسب برای کارهای تولیدی در ابعاد یک کاغذ A4 می باشد
این دستگاه در هنرستان باباخان ، توسط همکاران نیک که دوره مدار چاپی داشتن تست و نتیجه قابل قبولی داشت.
به جهت استفاده از لوله های آب نیم اینچی در ظرف فوقانی پاشش اسید نداریم و محلول به حالت آب روان چشمه در ظروف و لوله ها جاری می شود ولی خوب برای احتیاط بیشتر می توان در ظرف را گذاشت،
قسمتهای فوقانی قابل شست و شو بوده که آن را خشک می کنیم تا در کارگاه بوی اسید نپیچد
یکی از دغدغه ها برای تولید مدار چاپی اسید کاری می باشد
من یه چند وقتی رو این قضیه کار می کردم و به چند فاکتور مهم برای اسید کاری خوب رسیدم
1- قبل از پرینت مدار از روی کاغذ به روی فیبر مسی ( روش اطو یا لامینت و ...) فیبر مسی باید تمییز و عاری از چربی و گرد و غبار باشد، قبل از پرینت ، فیبر با سیم ظرفشویی و محول ظرفشویی و آب گرم می شوییم
2- مدار باید تمیز و با دقت روی فیبر منتقل شود ، مسیر های کم رنگ و جامانده را با ماژیک سی دی مشکی اصلاح می کنیم
4- غلظت اسید و آب 1 به 2 باشد ، 1 لیتر( یا 1 کیلو) آب و نیم کیلو اسید
5- حرارت محلول درست شده بین 50 تا 70 درجه باشد!
6- محلول باید در حرکت باشد
7 - زمان اسید کاری معمولا بین 3 الی 5 دقیقه تمام می شود.
بنده برای فرایند بند های فوق یه دستگاه اسید کاری ساختم که به شکل ذیل می باشد
ظروف مربوط به قاب حلوا شکری می باشد که در خواربار فروشی ها موجود است
پمپ آب برقی مربوط به پمپ تخلیه لباسشویی دوقلو می باشد ، این پمپها چون قسمت سیم پیچی از روتور جدا بوده و بصورت کارخانه آب بندی شده مناسب اسید کاری می باشد که دیگه شفت آن بوسیله رسوب اسید از بین نمی رود
برای گرم کردن اسید از هیتر آکواریم ماهی استفاده می کردم که در این تصویر دیده نمی شود، عیب عمده این هیتر این بود که به محض خارج شدن از اسید ، شیشه آن ترک خورده و از بین می رفت
به همین دلیل برای سری های بعد این هیتر را با چسب مزدا در کف ظرف محکم نموده تا شناور نگردد
برای شروع اسید کاری ، نیم ساعت قبل باید ، دستگاه را روشن کنیم تا بخوبی محلول گرم و آماده اسیدکاری شود
از مزایای این دستگاه ، جلوگیری از دور ریزی اسید بعد از پایان اسید کاری و همنچنین مناسب برای کارهای تولیدی در ابعاد یک کاغذ A4 می باشد
این دستگاه در هنرستان باباخان ، توسط همکاران نیک که دوره مدار چاپی داشتن تست و نتیجه قابل قبولی داشت.
به جهت استفاده از لوله های آب نیم اینچی در ظرف فوقانی پاشش اسید نداریم و محلول به حالت آب روان چشمه در ظروف و لوله ها جاری می شود ولی خوب برای احتیاط بیشتر می توان در ظرف را گذاشت،
قسمتهای فوقانی قابل شست و شو بوده که آن را خشک می کنیم تا در کارگاه بوی اسید نپیچد
