استفاده از مانیتور آیفون تصویری سیماران مدل Simaran HS-71M

[masoud_4023]

سلام
من یک ایفون سیماران مدل HS-71M که قسمت پنل بیرونی رو دزدیدن
سوالی که از استادان عزیز دارم اینکه ایا امکانش هست بتونم از مانیتور داخلی ایفون بصورت یک صفحه نمایش استفاده کنم؟
اگر امکانش هست ممنون میشم راهنمایی کنید بنده‌رو
من خودم تقریبا فنی هستم
ایا نیاز به منبع تغذیه جدا برای راه اندازیش دارم یا اینکه داخل خودش تامین میشه (هنوز قسمت گوشی‌رو باز نکردم) یا اینکه از ترانس بیرونی ایفون برقش تامین میشه؟ اگه اره ولتاز کاریش چقدره؟
ممنون میشم اگه کسی کمکم کنه
🙏



[5541553]

سلام
من یک ایفون سیماران مدل HS-71M که قسمت پنل بیرونی رو دزدیدن
سوالی که از استادان عزیز دارم اینکه ایا امکانش هست بتونم از مانیتور داخلی ایفون بصورت یک صفحه نمایش استفاده کنم؟
اگر امکانش هست ممنون میشم راهنمایی کنید بنده‌رو
من خودم تقریبا فنی هستم
ایا نیاز به منبع تغذیه جدا برای راه اندازیش دارم یا اینکه داخل خودش تامین میشه (هنوز قسمت گوشی‌رو باز نکردم) یا اینکه از ترانس بیرونی ایفون برقش تامین میشه؟ اگه اره ولتاز کاریش چقدره؟
ممنون میشم اگه کسی کمکم کنه
🙏

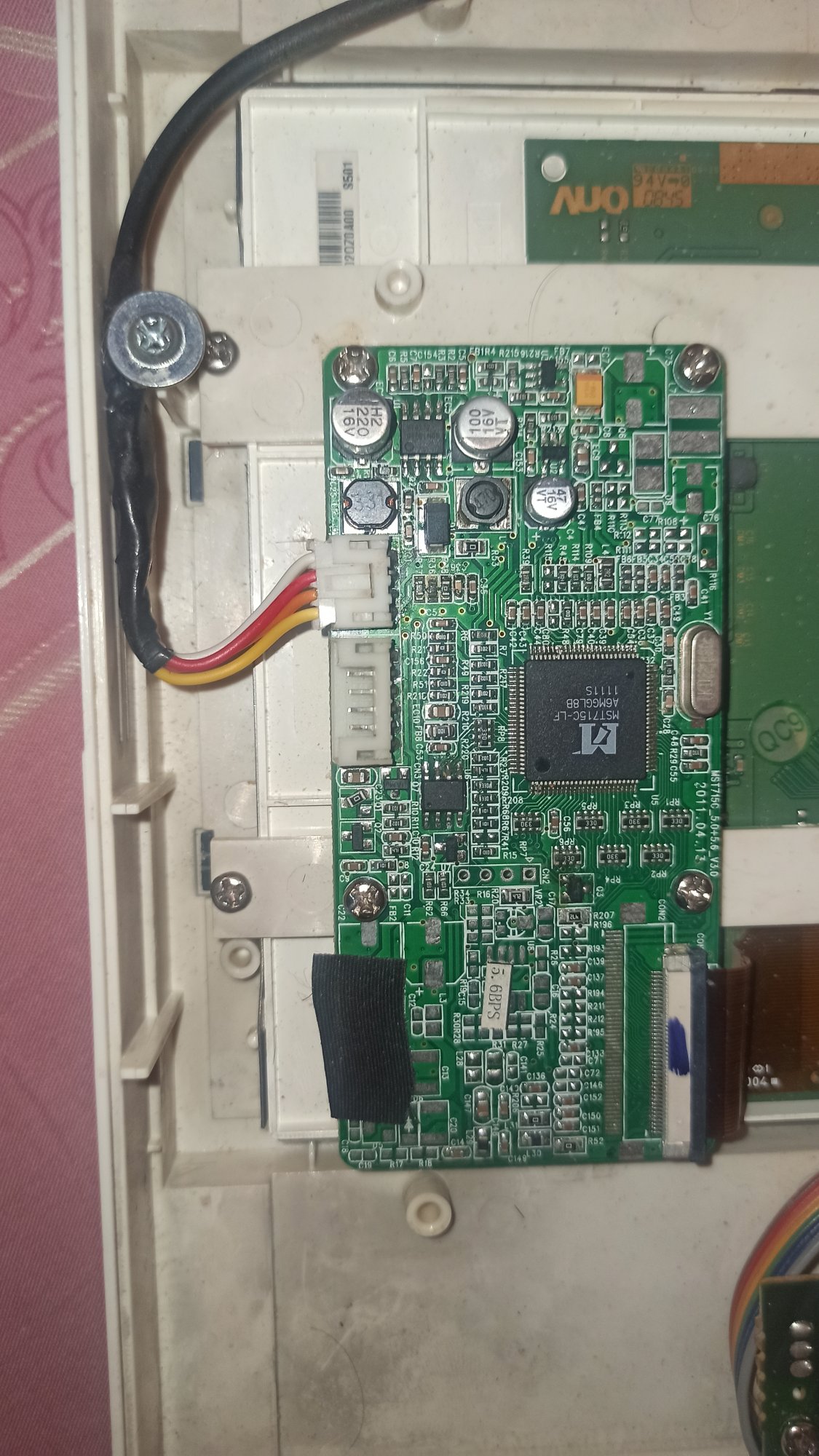

سلام روی برد ال سی دی یه سوکت ۴ پایه هست که با سیم وصل شده به برد صوت یا همون قلابک

دوتا از پایه‌ها GND هستن دوتای دیگه مثبت ولتاژ و مثبت تصویر

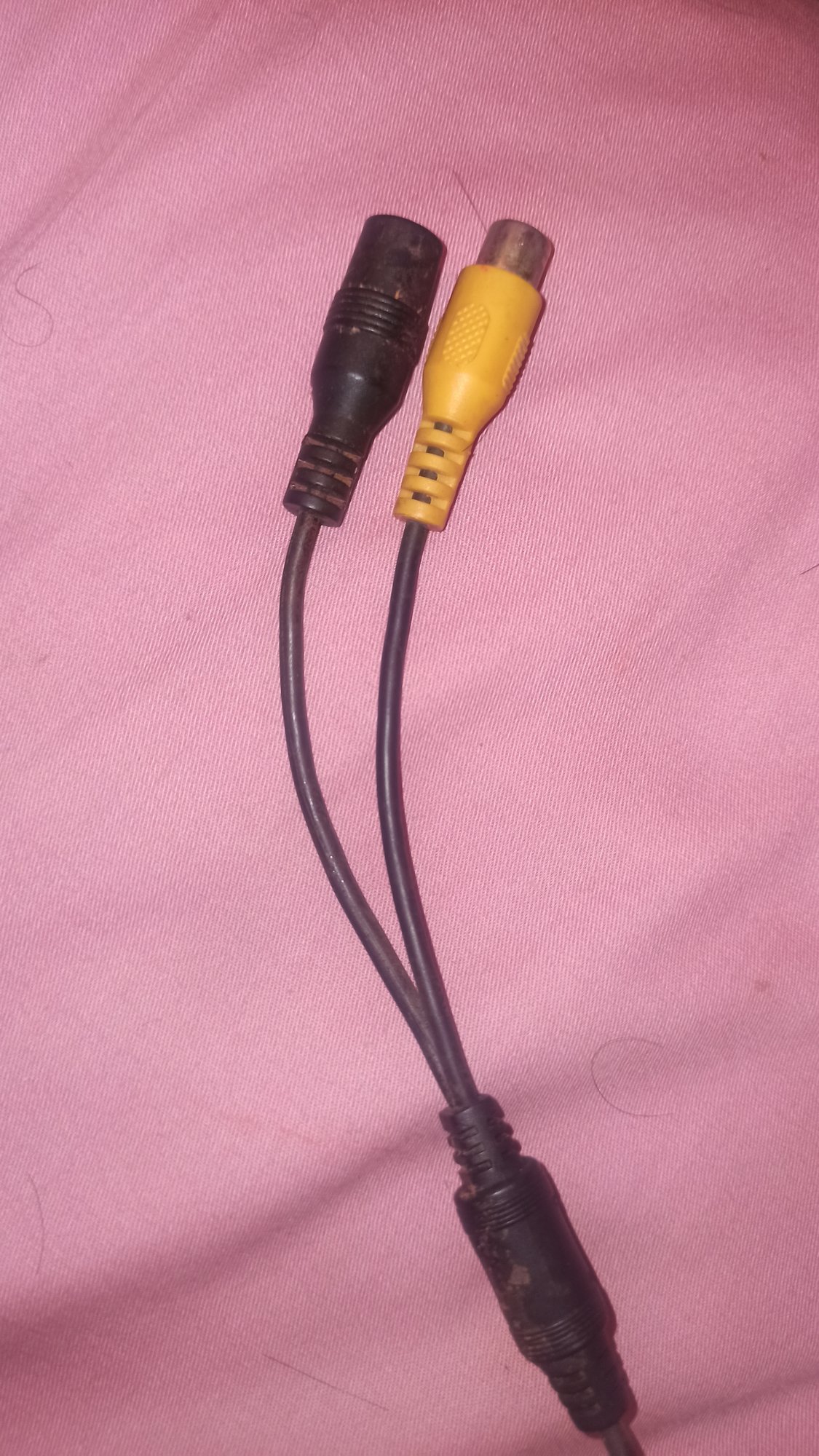

شما باید یه فیش مثل تصویر پایین تهیه کنی و به اون پایه‌ها وصل کنی و بعنوان یه مانیتور آنالوگ میتونی ازش استفاده کنی

ولتاژ ۱۲ ولت هستش با یه رگولاتور ۷۸۱۲ میتونی از تغذیه داخل مانیتور استفاده کنی اگه سالم باشه



[masoud_4023]

سلام روی برد ال سی دی یه سوکت ۴ پایه هست که با سیم وصل شده به برد صوت یا همون قلابک

دوتا از پایه‌ها GND هستن دوتای دیگه مثبت ولتاژ و مثبت تصویر

شما باید یه فیش مثل تصویر پایین تهیه کنی و به اون پایه‌ها وصل کنی و بعنوان یه مانیتور آنالوگ میتونی ازش استفاده کنی

ولتاژ ۱۲ ولت هستش با یه رگولاتور ۷۸۱۲ میتونی از تغذیه داخل مانیتور استفاده کنی اگه سالم باشه

سلام خدمت شما دوست عزیز
ان‌شاالله که خوب و سرحال باشید
سپاسگذارم بابت کمکتون
من ادرس سایت‌رو گم کرده بودم خیلی گشتم تا بلاخره از هیستوری مرورگر (یه مدت مرورگر اشتباهیرو میگشتم پیدا نمیشد) پیداش کردم بلاخره 🙂
فقط یه سوال میمونه
فیشی که باید برای تصویر و منبع انرژیش تهیه کنم
کدوم ۲تا برای برق هست کدوم تصویر
نمیخوام مخصوصا برقشو یموقع جابجا وصل کنم 💥
نمیدونم اما فکر کنم توی عکستون زرد که برا + تصویره و نارنجی (بابت دیود توی مسیر فکر کنم تغذیه+ باشه؟ اما منفی تغذیه‌رو نمیدونم (البته به فیش مربوطه رنگ بندی)
منظورم از روی برد، طبق تصویر ارسالیتون

مجددا بابت کمکتون سپاسگذارم🙏



[5541553]

سلام خدمت شما دوست عزیز
ان‌شاالله که خوب و سرحال باشید
سپاسگذارم بابت کمکتون
من ادرس سایت‌رو گم کرده بودم خیلی گشتم تا بلاخره از هیستوری مرورگر (یه مدت مرورگر اشتباهیرو میگشتم پیدا نمیشد) پیداش کردم بلاخره 🙂
فقط یه سوال میمونه
فیشی که باید برای تصویر و منبع انرژیش تهیه کنم
کدوم ۲تا برای برق هست کدوم تصویر
نمیخوام مخصوصا برقشو یموقع جابجا وصل کنم 💥
نمیدونم اما فکر کنم توی عکستون زرد که برا + تصویره و نارنجی (بابت دیود توی مسیر فکر کنم تغذیه+ باشه؟ اما منفی تغذیه‌رو نمیدونم (البته به فیش مربوطه رنگ بندی)
منظورم از روی برد، طبق تصویر ارسالیتون

مجددا بابت کمکتون سپاسگذارم🙏

درود مجدد
روی برد داخل تصویر من دو سیم وسطی GND هست که سیم منفی تغذیه و تصویر باید بهش وصل بشه
سیم سفید مثبت ولتاژ ۱۲ ولت و سیم زرد مثبت تصویر هست
ولی شما نباید به این رنگ‌بندی اکتفا کنی چون تو آیفون‌های مختلف رنگ سیم‌ها ممکنه متفاوت باشه
اگه مولتی‌متر یا ولت متر داری آیفون‌رو روشن کن بعد پایه‌هارو ولتاژ گیری کن پایه مثبت و منفی‌رو پیدا کنی پایه تصویر هم مشخص میشه
اگر هم نداری روی برد کنار سوکت خیلی ریز نوشته شده B+ که مثبت ولتاژ هست V+ تصویره و GND هم منفی
فقط خیلی مراقب باش روی برد اتصال کوتاه حتی لحظه‌ای ایجاد نکنی خصوصا اطراف آی‌سی‌ها و رگولاتورهای ولتاژ خیلی زود میسوزن
