سوال: استفاده از برق شهر برای تستر کنترل

[morteza khod]

سلام دوستان یک تستر کنترل دارم با باطری کتابی ۹ ولت کار میکنه، تا چشم بهم میزنم باطری تمام میشه میخوام از برق ۲۲۰ به جای باطریش استفاده کنم نمیخوام ترانس یا آدابتور جاساز کنم، آیا با یک خازن سرامیکی، مقاومت ، پل دیود و رگلاتور میتونم راه اندازی کنم یا خیر،



[heical]

جریان مصرفیش چقدره؟ اگه جریانش کم باشه میشه از منبع تغذیه خازنی استفاده کرد ولی مشکلش اینه که از برق شهر ایزوله نیست و در ضمن جریان زیادی رو نمی تونه تامین کنه.



[morteza khod]

جریانشو اندازه نگرفتم ولی زیاد مهم نیست، ایزوله منظورتان برق گرفتگی هست؟که مهم نیست



[K-E-M]

سلام مدار ساده تری هم برای تست کنترل هست میتونی بسازی که با سه تا چهار ولت کار میکنه وبجای تغذیه هم از یک دونه باطری موبایل نوکیایی استفاده کنی وهروقت خالی شد شارژش کنی برای این مدار هم دوتا باطری موبایل سری کنی حدود هشت ولت میشه وصل کن با



[morteza khod]

سلام مدار ساده تری هم برای تست کنترل هست میتونی بسازی که با سه تا چهار ولت کار میکنه وبجای تغذیه هم از یک دونه باطری موبایل نوکیایی استفاده کنی وهروقت خالی شد شارژش کنی برای این مدار هم دوتا باطری موبایل سری کنی حدود هشت ولت میشه وصل کن با

تشکر مهندس، باطری زیاد مهم نیست یکجا ثابت به پریز برق میزنم فقط برای تست



[bahramikhah]

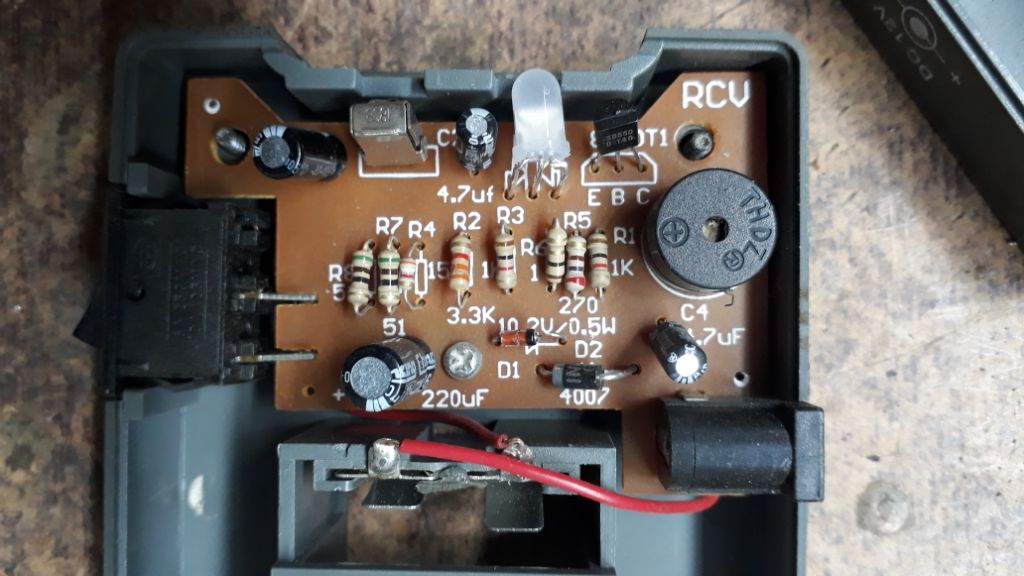

سلام دوستان یک تستر کنترل دارم با باطری کتابی ۹ ولت کار میکنه، تا چشم بهم میزنم باطری تمام میشه میخوام از برق ۲۲۰ به جای باطریش استفاده کنم نمیخوام ترانس یا آدابتور جاساز کنم، آیا با یک خازن سرامیکی، مقاومت ، پل دیود و رگلاتور میتونم راه اندازی کنم یا خیر، مشاهده فایل‌پیوست 171653

با سلام و با کسب اجازه از اساتید فن
با توجه به شکل ارسالی ، می تونید از همان خازن سرامیکی که در تغذیه محافظ یخچال استفاده شده بهره بگیرید. بنده یه نمونه با همان قاب آداپتور دیواری درست کرده بودم و موقع تست هم راحتتر بود. دستگاه را به پریز برق می زدم و ریموت را با اون تستش می کردم

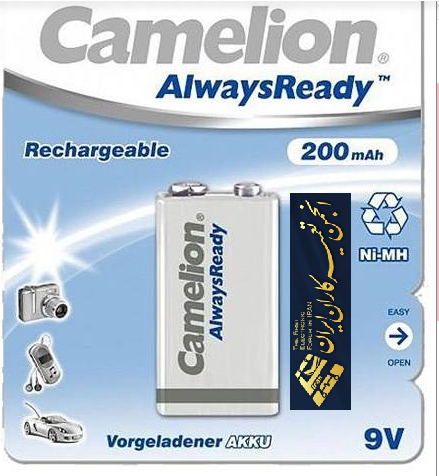

یه راه دیگه هم استفاده از باطری کتابی قابل شارژه که اونم قیمتش الان فکر کنم حدودای 50 هزار تومانه !!!



[امین محمدی]

سلام بله میشه و جریانش هم کفایت میکنه
یک عدد مقاومت 33 اهم 2 وات را به سر خازن 680 نانو فاراد 630 ولت بده در خروجی خازن هم یک عدد پل دیود قرار بده سپس یک عدد خازن 470 میکرو فاراد 50 ولت در خروجی پل دیود ببند و سر اخر یک عدد دیود زنر 9.1 ولت 1 وات و یک عدد مقاومت 220 اهم یا 180 اهم 2 وات در خروجی پل دیود قرار بده و سر اخر وصل کن به مدارت و دیگر هیچ چیز
البته با این توضیحات جسارت نباشه شاید حضرت عالی یک پا استاد باشید که نیت بنده ساده بیان کردن بود
با تشکر
