استروبسكوپ ( Stroboscope ) چيست؟ بسازيد

[gadraj]

با سلام: gadraj ....http://www.irantk.info استروبسكوپ نام دستگاهي هست كه به وسيله ان ميتوان دقيقا زاويه اتش شمع هر پيستون از يك موتوربنزيني و گازي (سوخت دوگانه ) خودرو را در نقطه مرگ بالاي پيستون به مقدار 5 ازيموت تعيين و تنظيم كرد . اصول كار اين دستگاه بدين شرح مي باشد : با توجه به سرعت گردش ميللنگ در موتور تحت تست با چشم غير مسلح نمي توان موقعيت دقيق زاويه اتش شمع پيستون ها را نسبت به ريتارد و اوارد دلكو كه تقريبا در 5 درجه مشخص تثبيت مي شود را تنظيم نمود براي اين تنظيم از دستگاهي به نام استروبسكوپ استفاده ميكنند اين دستگاه داراي دو سيم ورودي كه يكي در رابطه با شاسي موتور (منفي يا مثبت ميتواند باشد ) و ديگري موازي باسيم سر پلاتين به دلكو گرفته مي شود در نتيجه يك جريان قطع وصل وارد مدار شده و بعد از صافي و حذف ريپل هاي ان اين جريان تقويت ولتاژ شده و يك لامپ گازي فلورسنتي (مثل فلاشر عكاسي ) را به صورت فلاش زدن (همزمان شده با پلاتين ) روشن ميكند حال مكانيك بايد اين فلاشر را در حول (يك قسمت از محيط فلايور كه از بالا ديد مستقيم دارد ) ديسك فلايور استارتر موتور قرار دهد . دريك قسمت از حول اين ديسك فلايور اگر دقت كنيد تعداد چند تا علامت كه بطور نقطه (5 نقطه كنده كاري ) شده وجود دارد و هم چنين در همان قسمت قابل رديت از بدنه موتور نيز يك علامت فلش دو سر يا يك نقطه مثلثي از طرف كارخانه سازنده موتور علامت گذاري شده وجود دارد اگر مكانيك اين فلاشر را در امتداد اين نقطه ها و نقطه علامت گذاري شده روي بدنه موتوربگيرد در لحظه روشن شدن فلاشر دقيقا و به راحتي ميتواند تنظيم ازموت اتش شمع را نسبت به اوانس و ريتارد دلكو ( واژه اوانس به معني جلو زدن و اتش زودرس و ريتارد به معني پس اتش يا تاخير در نقطه مرگ بالاي پيستون ) مشاهده و با جابجايي جزيي دلكو در حال كار موتور بايد نقطه سوم ديسك فلايور را در امتداد نقطه حك شده در بدنه موتور قرار دهد تا حركت و كار موتورنرمال گردد . توضيح اينكه به دلايلي بعضي موتور ها را (با توجه به نوع كاري موتور ) مقداري ريتارد يا اوانس ميكنند اين مقدار مجاز بين اين 5 نقطه مي باشد و در صورت انحراف بيش از حد ياد شده موتور با كمپرس (در اصطلاح گويند كه موتور ميكوبد ) كار خواهد كرد و خسارات جبران ناپذير و گاها سرسام اوري در پي خواهد داشت (هرضربه نامتعادلي موجب ساييده گي نامتعارف ياتاقان ها و ميللنگ و ميل سوپاپ و گيتهاي سر سيلندر و .... مي باشد ) . مدار حاضر يك نقشه كاملي از يك دستگاه استسكوپ مي باشد با توجه به قيمت بالاي نوع تجارتي و معمولا غيراستاندارد از نظر ايزولاسيون برق شهر انها . مدارات شماتيك و pcb . layout را كامل اپلود ميكنم اميدوارم براي تعميركاران مفيد واقع شود توضيحات بيشتر مدار را در متن همراه شماتيك ها مطالعه كنيد .

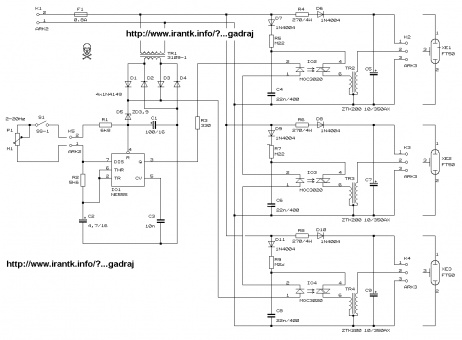

فايل پيوستي با كيفيت بالا و كامل :
دانلود : [hide] مشاهده فایل‌پیوست Electronic Stethoscope.rar[/hide]
