مشکل: استارت نخوردن پاور green مدل GP680B

[s.pourhasan]

سلام دوستان

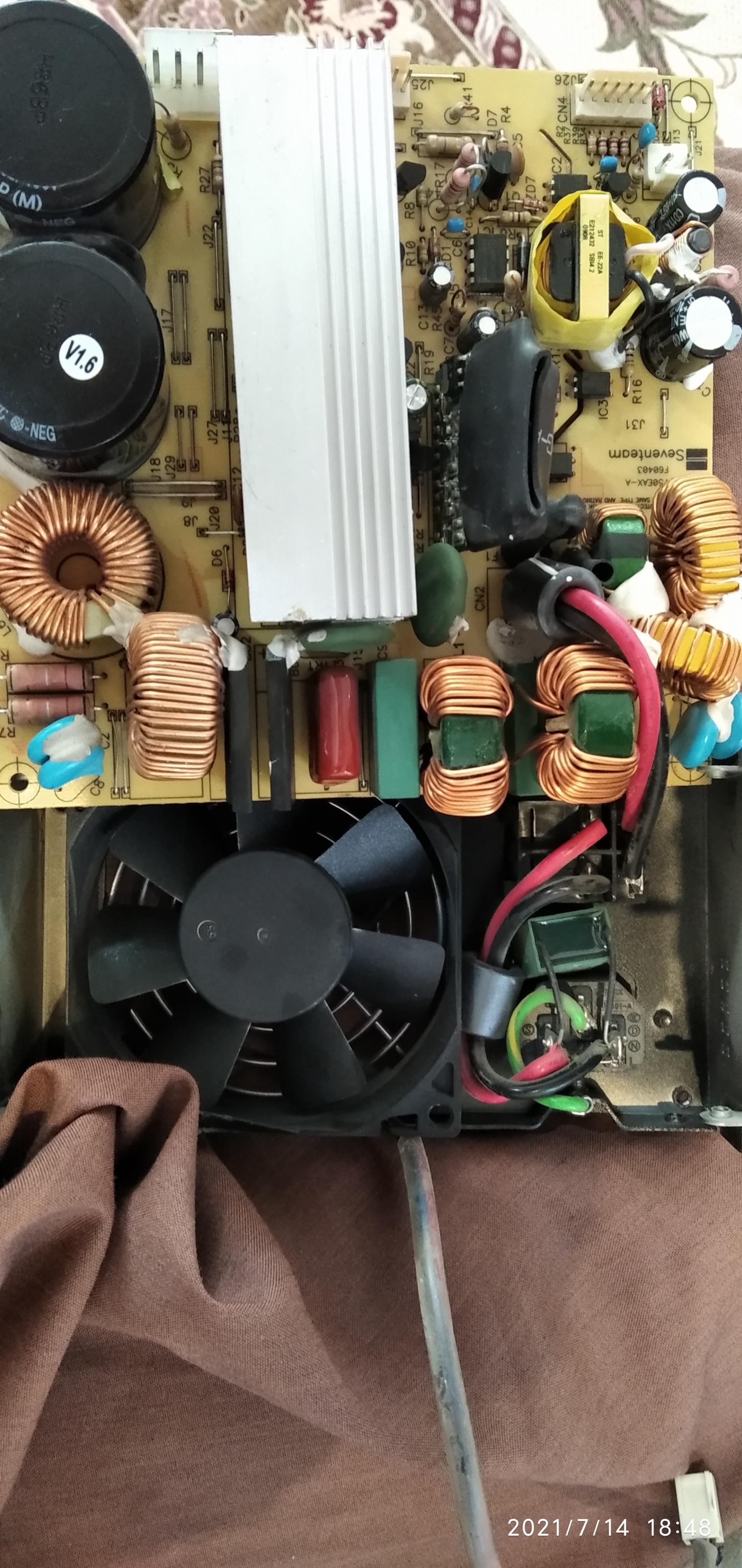

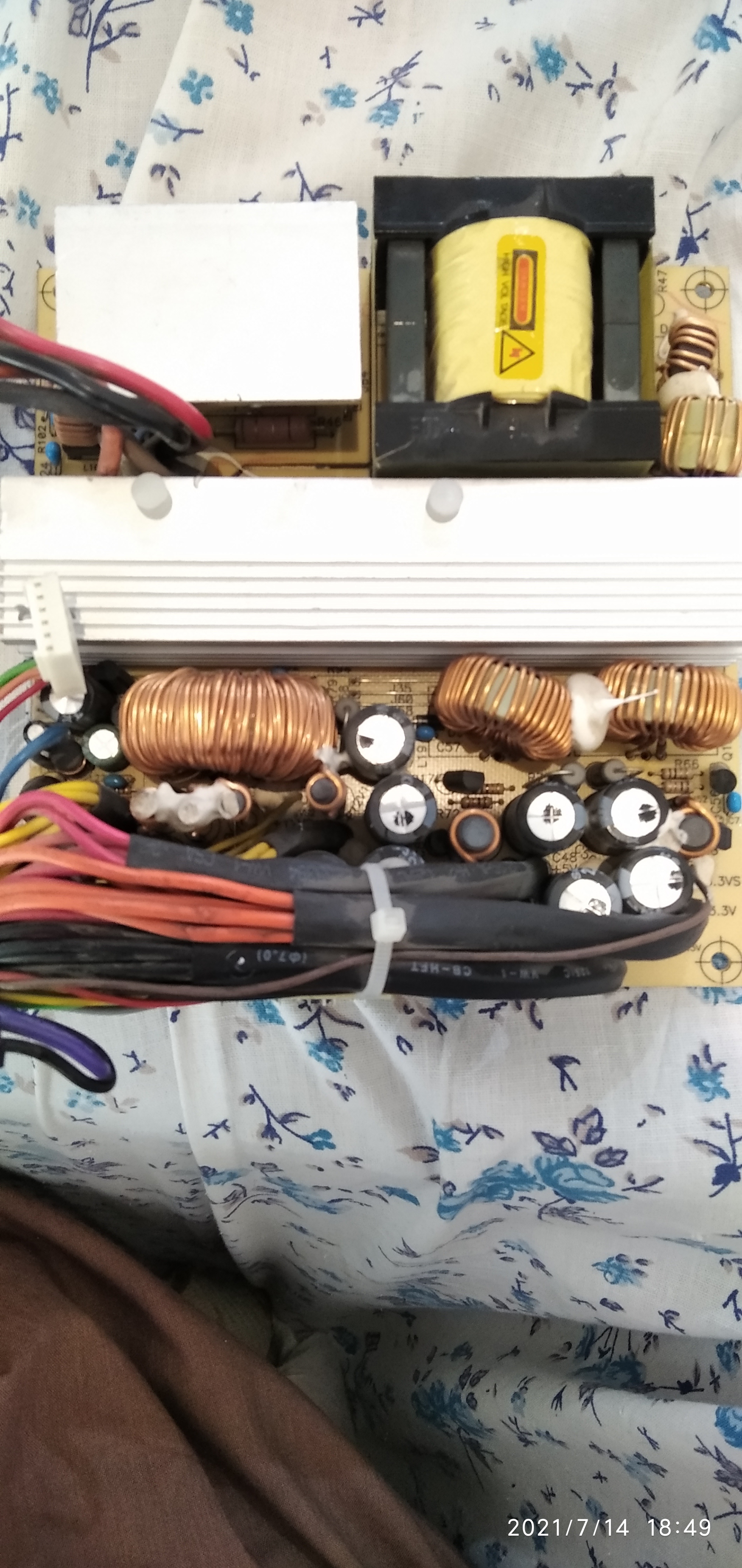

یه پاور گرین مدل ۶۸۰ به دست من رسیده که همه سیم ها ولتاژ دارند ولی پاور استارت نمیشه. عکس از دوتا بورد این پاور گذاشتم ممنون میشم بهم کمک کنید



[electronium]

سلام دوستان
یه پاور گرین مدل ۶۸۰ به دست من رسیده که همه سیم ها ولتاژ دارند ولی پاور استارت نمیشه. عکس از دوتا بورد این پاور گذاشتم ممنون میشم بهم کمک کنید
مشاهده فایل‌پیوست 177434
مشاهده فایل‌پیوست 177435

چی شد ؟ چطور پاور استارت نمیشه ولتاژای همه سیما رو گرفتی درستند؟



[مهدی دادخواه]

دوست عزیز هر سیم به رنگ چند ولت داره؟



[s.pourhasan]

دوست عزیز هر سیم به رنگ چند ولت داره؟

معذرت می‌خوام اشتباهی صورت گرفته
سیم ها هیچکدوم ولتاژ ندارن و فقط سیم سبز ولتاژش در حدود نیم ولت هست
از دوستان بابت اشتباهی که رخ داده پوزش میخواهم



[electronium]

تستر تون چیه؟ لامپ سری یا پاور تستر یا مولتیمتر
بین هیت سینگ یک دیود بزرگ و یک دیود کوچک کنار هم دارید ولتاژ هر کدوم نسبت به سیم مشکی چند ولته؟
و اگه ولتاژ نداشتید ماسفت و دو ترانزیستور استندبای کوچیک بین هیت سینگ کنار همون دیودا رو بررسی کنید و تست کنید و از مسیر بیس ترانزیستور در حالت پاور به برق باید ولتاژ داشته باشید رو چک و بررسی کنید



[s.pourhasan]

تستر تون چیه؟ لامپ سری یا پاور تستر یا مولتیمتر
بین هیت سینگ یک دیود بزرگ و یک دیود کوچک کنار هم دارید ولتاژ هر کدوم نسبت به سیم مشکی چند ولته؟
و اگه ولتاژ نداشتید ماسفت و دو ترانزیستور استندبای کوچیک بین هیت سینگ کنار همون دیودا رو بررسی کنید و تست کنید و از مسیر بیس ترانزیستور در حالت پاور به برق باید ولتاژ داشته باشید رو چک و بررسی کنید

هیچکدوم
به برق مستقیم وصل کردم
ماسفت ها و ترانزیستورها رو تست کردم همشون سالمن ولی نمیدونم چرا هیچ ولتاژی رو ندارم



[electronium]

مطمعنی ترانزیستور ماسفت سالمند تست هر کدومش 4 مرحله س
عدم ولتاژ در سیم بنفش مربوط به مدار استندبای میشه ترانزیستور بین هیت سینگ رو تست صحت بگیرید و از اگه سالم بود از وجود ولتاژ در بیس هر کدوم رو بررسی کنید



[h_sarghani]

پایه درین وسط باید حدود 300 ولت داشته باشه ماسفت های بخش گرم
