سوال: از همکاران جهت شناسایی شماره آ ی سی این ولت متر تقاضای راهنمایی دارم

[sardarshams]

با سلام

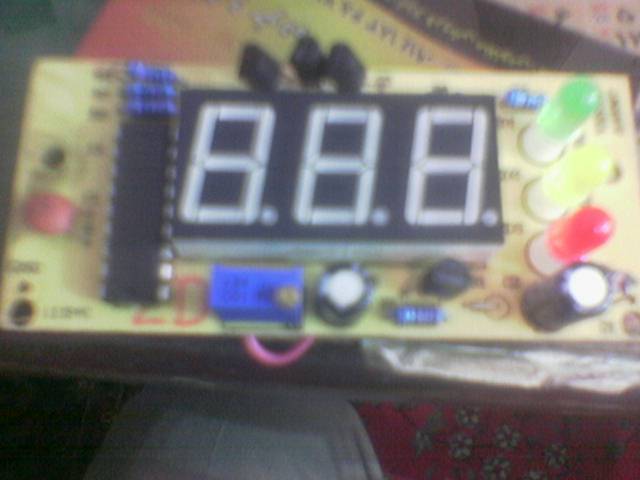

این ولت متر دستگاه تستر باطری ماشین است که شرکت سازنده شماره آی سی را پاک کرده و چون این آ ی سی سوخته برای تعویض شماره آ ی سی را نیاز دارم اگه در این مورد اطلاعاتی دارید دریغ نفرمایید با تشکر
مشخصات پایه های این آی سی
18 پایه می باشد
پایه 5 GND می باشد
پایه 14 با ولتاژ 5 ولت تغذیه میشه
پایه های 1-2-3 به کاتد سه تا led که نشانگر مقدار ولتاژ است وصل می شود که آند هر سه تا led به ولتاژ 5 ولت وصل شده
اگه جهت شناسایی شماره آی سی اطلاعات دیگه ای لازم است در اولین فرصت قرار خواهم داد​



[sardarshams]

با سلام
در مورد ic بکار رفته در این ولتمتر کسی اطلا عاتی نداره



[aryakorush55]

باسلام

دوست عزیز با مشخصات که فرمودید باید فیلیپ فلاپ باشه لطف کن پایه 12 و 4 رو مسیرشو چک و اعلام کنید.



[fkh52000]

دوست عزیز به احتمال زیاد این ای سی میکرو است که باید پروگرام شود
نمونه اش را در دستگاههای دیگر دیدم که از سری pic یا atml بود



[jfrras]

دوست عزیز به احتمال زیاد این ای سی میکرو است که باید پروگرام شودنمونه اش را در دستگاههای دیگر دیدم که از سری pic یا atml بود

سلام
شک نکنید که میکرو هستش!
نشانه میکرو بودن اینه که 3 تا ترانزیستور برای راه اندازی کاتد یا آند است.
اگه دقت کنید 7 تا مقاومت از میکرو که حدود 300 اهم یا همچنین چیزی به سون سگمنت متصل است.

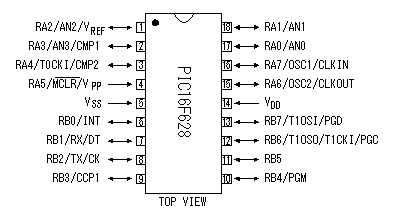

احتمال 100 درصد pic16f628 یا شماره نزدیک به این باشه!
آقا صد در صد قفله.
​



[NICHICON]

به نام خدا
دوست عزیز اگر پروگرمر دارید قرارش بدید روی پروگرمر جستجوی اتوماتیک رو بزنید
اگر سالم باشه و میکرو باشه
شمارش رو مینویسه
ولی متاسفانه قفل هستند
دوستان کسی رو سراغ ندارید این ای سی ها رو قفلش رو باز کنه



[sardarshams]

باسلام

دوست عزیز با مشخصات که فرمودید باید فیلیپ فلاپ باشه لطف کن پایه 12 و 4 رو مسیرشو چک و اعلام کنید.

سلام
پایه 4 از طریق یک مقاومت 5.6 کیلو به خط 5 ولت وصل میشه
و پایه 12 نیز مستقیم به یکی از پایه سون سگمنت وصل است
در ظمن یک طرف پایه های سون سگمنت مستقیم به پایه های ic مورد نظر وصل میشه و طرف دیگه پایه های سون سگمنت از طریق سه تا ترانزیستور 8550 و سه تا مقاومت به پایه های آی سی وصل میشه
پس با این اوصاف ic مورد نظر pic16f628 می باشد


در ظمن این آی سی روی پرو گرامر اتوماتیک قابل شناسایی نیست و موقعی که دستی شماره را سلکت می کنم قادر به خواندن برنامه آی سی نیست یا ic خراب است یا شماره ic شماره دیگه ای است



[aryakorush55]

باسلام


و عرض عذر خاهی دوستان شرمنده اشتباه عنوان نشه این میکرو و از خانواده فیلیپهاست چرا جون چنج اک به هگه پس فیلیپه و اما شمارش به هیچ وجه ای سی های کانورتور رو پرو گرامر بدلیل لیمیت و انحصاری بودنشون باز نمیشن البته میشه حکش کرد فردا شمارشو بهتون دقیق میدم پر توان باشید.



[sardarshams]

باسلام


و عرض عذر خاهی دوستان شرمنده اشتباه عنوان نشه این میکرو و از خانواده فیلیپهاست چرا جون چنج اک به هگه پس فیلیپه و اما شمارش به هیچ وجه ای سی های کانورتور رو پرو گرامر بدلیل لیمیت و انحصاری بودنشون باز نمیشن البته میشه حکش کرد فردا شمارشو بهتون دقیق میدم پر توان باشید.

با سلام
ممنون میشم شماره ای سی را ذکر کنید​
