سوال: ارتقاع منبع اداکps -152

[ali hoshmand]

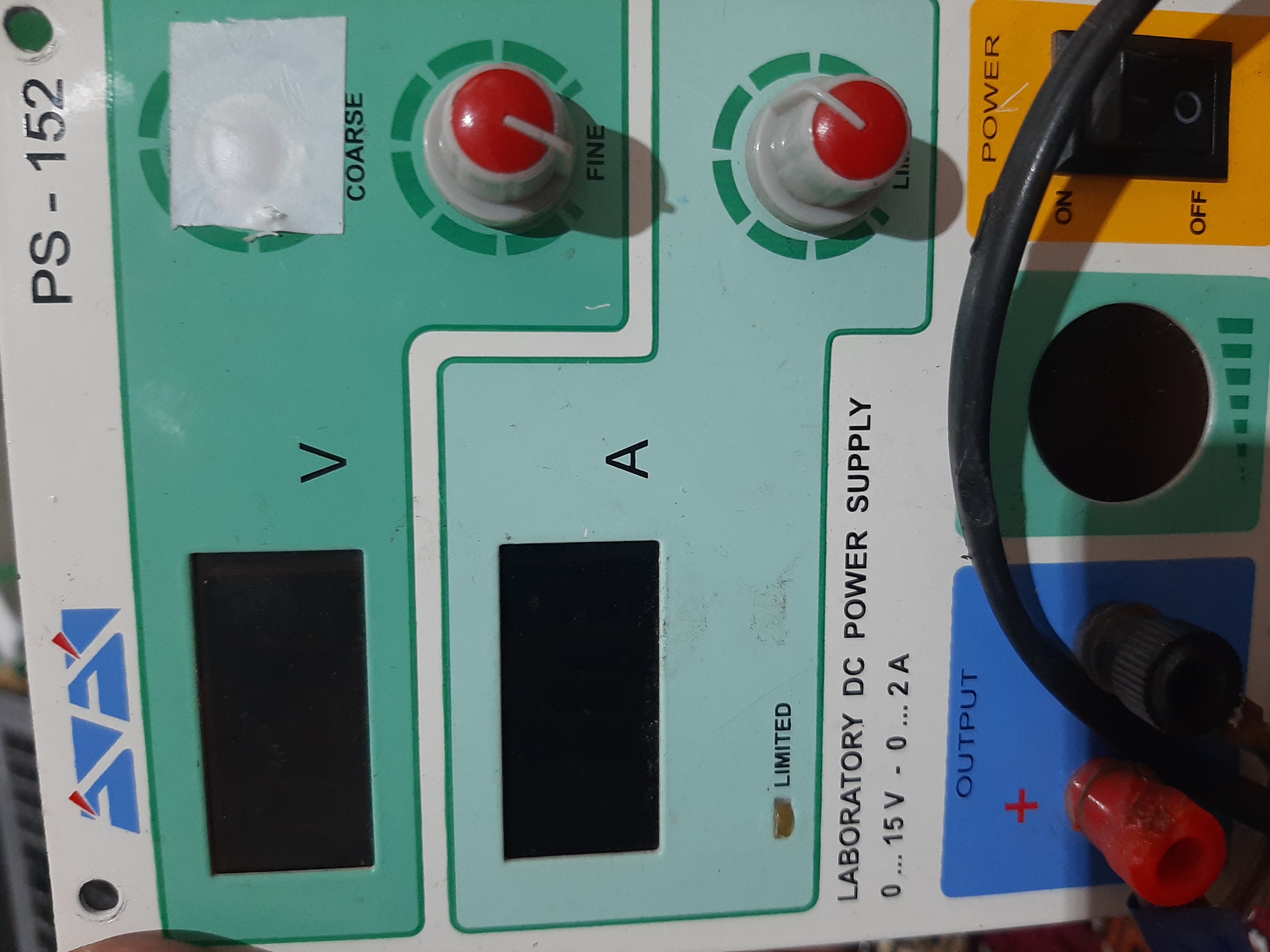

سلام دوستان این منبع منه چند ساله دارمش ۳۰ ولت ۳ امپره ومیخوام یخورده تقویتش کنم و داخلش یه فن بزارم خودشو خنک کنه:a12:
بنظر شما چطوری ارتقاع بدم
[
مشکلی که داره با اتصال کوتاه ۴ ثانیه میگزره و کلمه ارور میاد رو صفحه و خروجی صفر میشه
شایدم یه خروجی usb فست شارژ بزارم داخلش
برای کار موبایل استفاده میکنم قبلا منبع تغذیه زیاد سوزوندم اخرش به این نتیجه رسیدم که ولوم ولتاژ رو روی چهار ثابت کردم چسب پیچی کردم انداختم داخلش دیگه ۵ ساله اخ نگفته
با تشکر



https://s6.uupload.ir/files/20221116_093151_iwfy.jpg[ATTACH]188758._xfImport[/ATTACH]
[ATTACH]188757._xfImport[/ATTACH][/u



[poya22]

عکس ها را داخل سایت اپلود کنید فیلتر است نمیشود دید



[poya22]

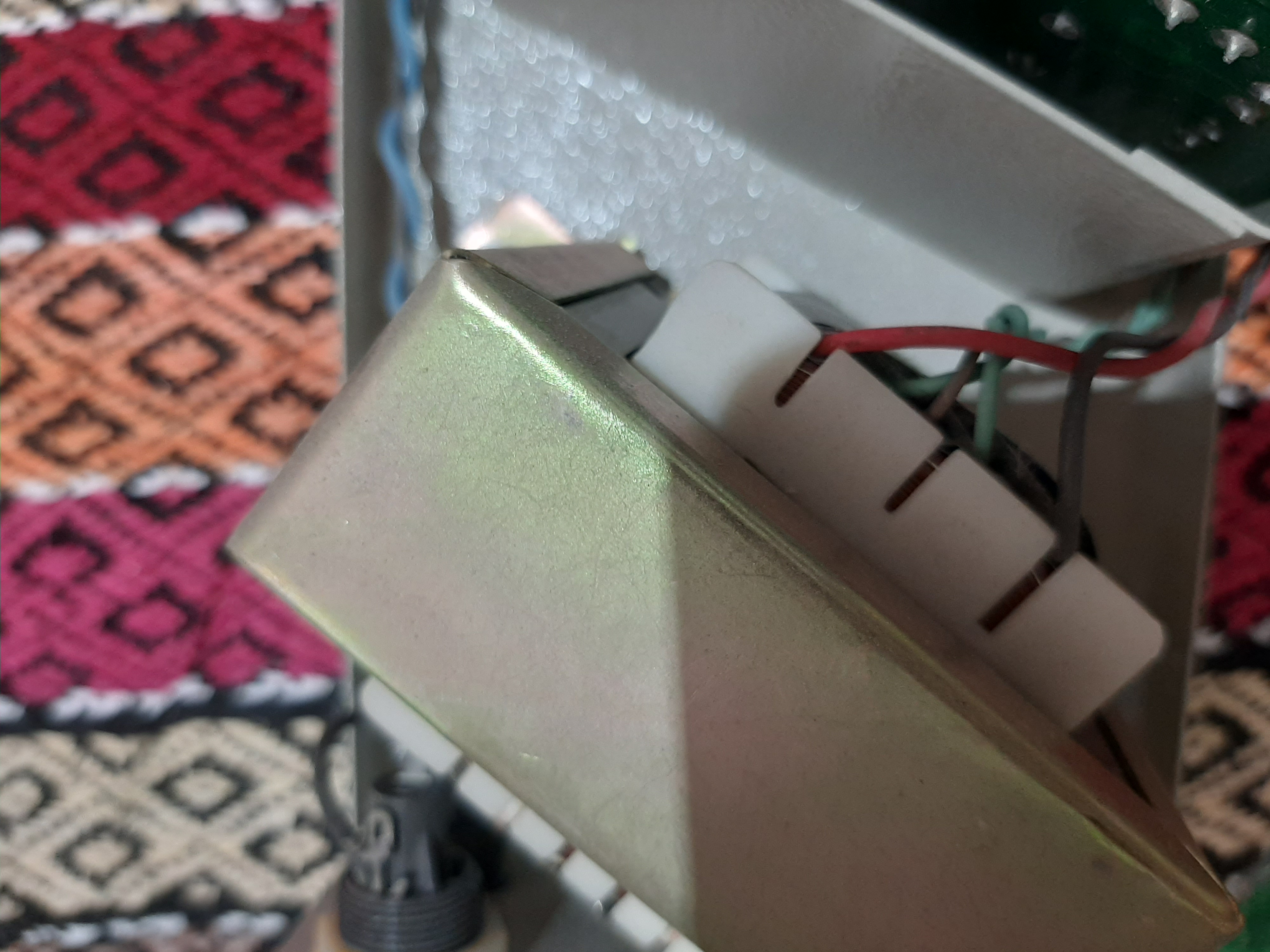

ترانسش خیلی ضعیف است زیاد نمیتوان مانور داد 2 امپر هم نمیتواند در زمان زیاد جریان بدهد.شما وقتی جریان بیش از حد از مداربکشید ولتاژ خازن 2200 میکرو کم میشود و ترانس هم داغ میشود.

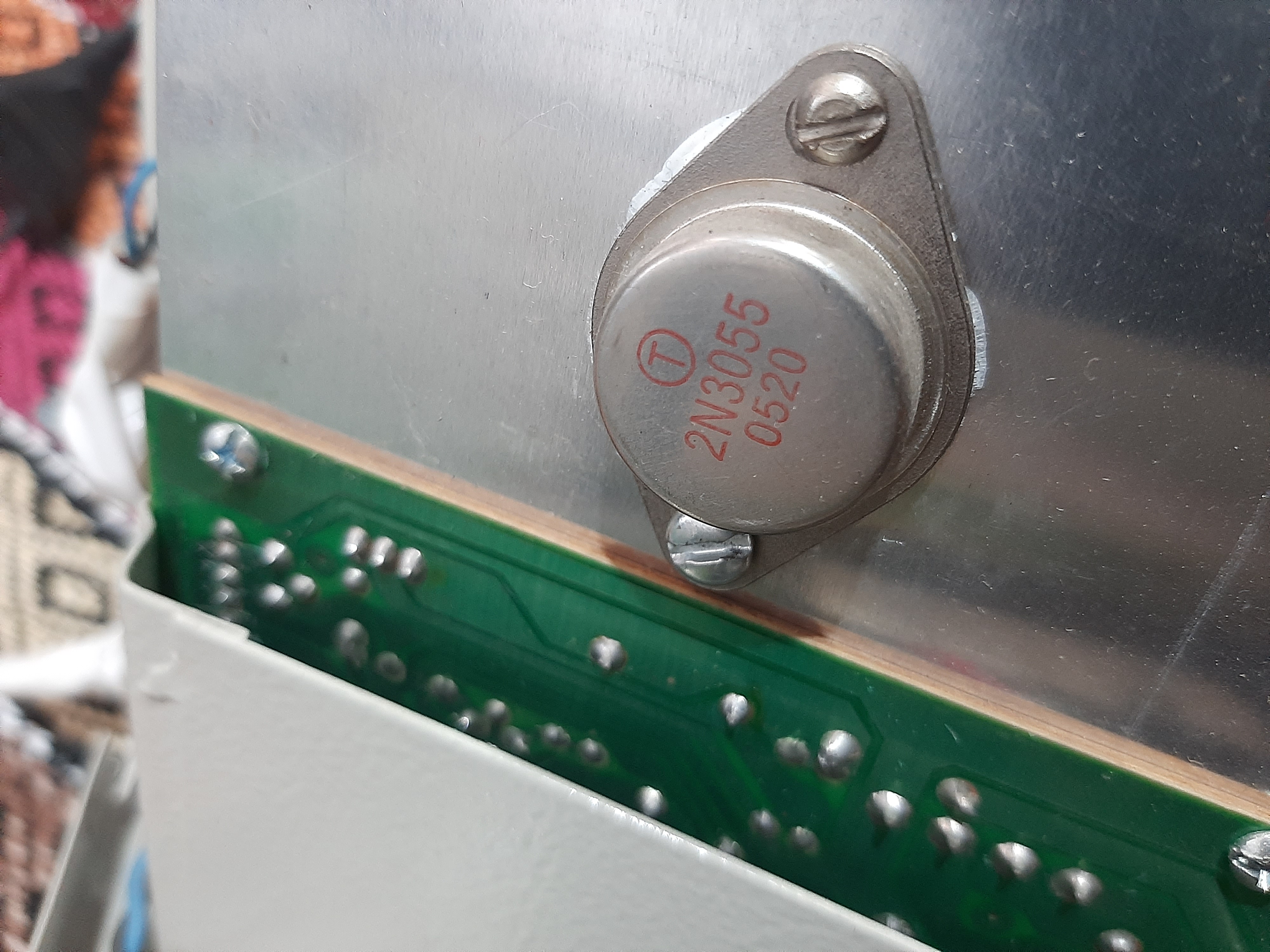

شما یک ترانزیستور 2n3055 کنار همان ترانزیستور خودتان قرار دهید بیس جدید را به بیس ترانزیستور خودتان وصل کنید و امیترش هم به امیتر قدیمی وصل کند یعنی موازی ببندید .درایور هم همان یک عدد کافی است kd135

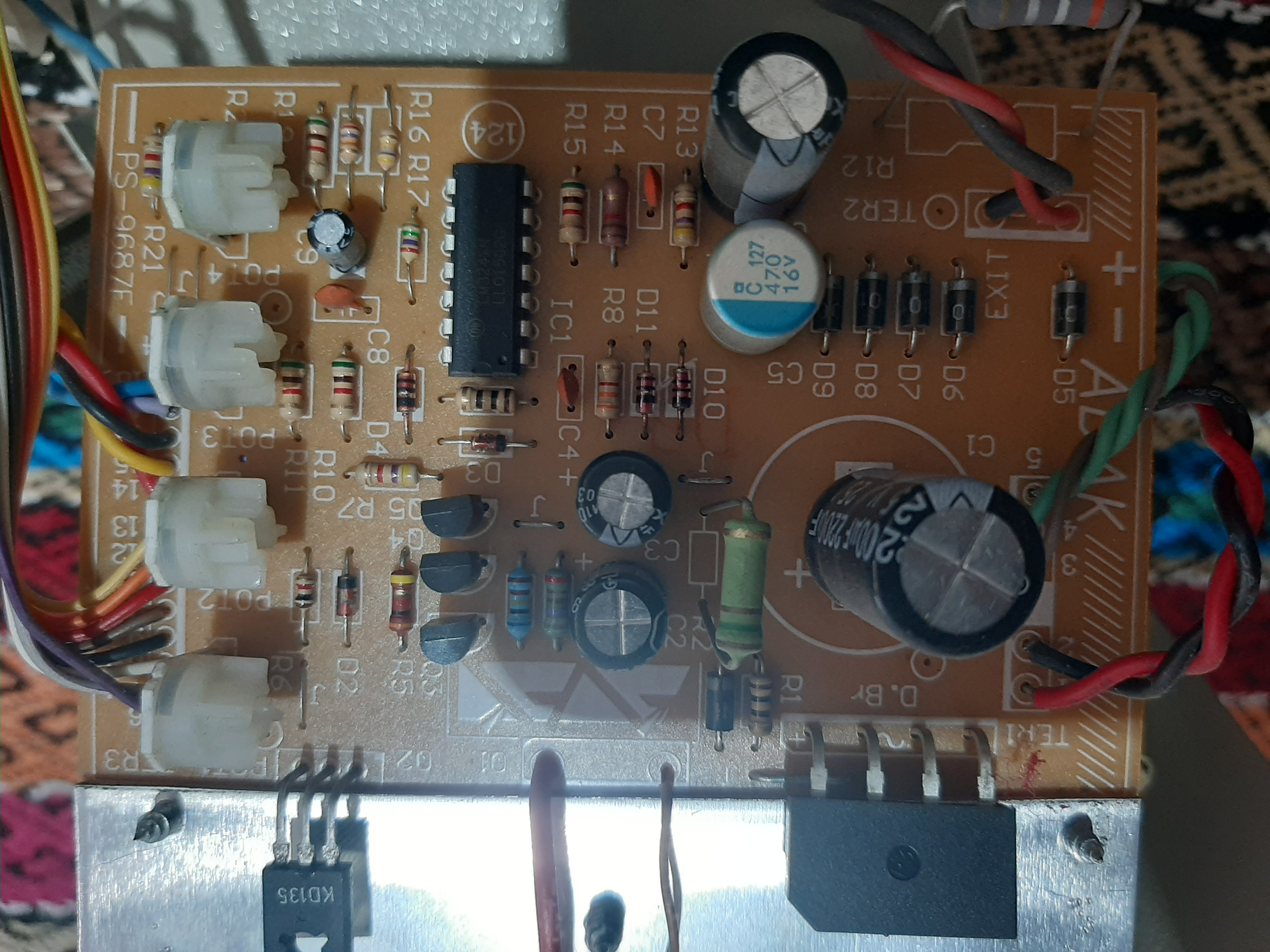

ان خازن 2200 میکرو را هم 3300 یا 4700 میکرو با ولتاژ 50 ولت عوض کنید .
هیچ موقع اتصال کوتاه نکنید بعد در جریان کم تنظیم کنید و ولتاژ را بطور مثال روی 5 ولت قرار دهید و با یک مقاومت 10 اهم 10 وات تست کنید یا با لامپ ماشین تست کنید و کم کم جریان را زیاد کنید البته برای تست ببینید روی 5 ولت با مقاومت 10 اهم چقدر کار میکند

شما وقتی اتصال کوتاه کنید ولتاژ دو سر خروجی منفی و مثبت حدودا بستگی به طول سیم دارد نزدیک به صفر میشود و محافظ کنترول جریان یا کنترول اتصال کوتاه عمل کرده و خروجی قطع میشود خب طبیعی است و باعث میشود که ترانزیستور قدرت خراب نشود یا ترانس داغ نشود همیشه با بار تست کنید

بیشتر از این هم نمیشود تقویت کرد مگر انکه ترانس را قوقی تر کنید .شما چون موبایل کار میکنید یک ترانس 12 ولت قوی هم بزارید کافی هست

ان سیمهای قرمز و مشکی که از ترانس امده ولتاژ حدودا 30 ولت است .یک ترانس 5 امپر 12 ولت خوب تهیه کنید و فقط خروجی ترانس اصلی را به جای این دوسیم قرمز و مشکی بزنید .به ان 3 تا سیم هم که از ترانس امده دست نزنید یعنی دو ترانس میشود البته اگر 3 امپر یا 3.5 امپر نیاز دارید .ترانزیستور های 2n3055 هر کدام 5 امپری هستند ولی 1.5 امپر بیشتر نمیتواند جریان بدهد یعنی دو تا با هم همان 3 یا 3.5 امپر میدهد .با این کار ترانزیستور کمتر گرم میشود
وقتی از ترانس 30 ولتی استفاده کنید اگر ولتاژ خروجی را روی 3 ولت بزارید و جریان مصرفی هم 1.5 امپر باشد حدود 27 ولت روی ترانزیستور می افتد یعنی
27*1.5=40 وات
یعنی به اندازه یک هویه 40 واتی تلفات روی ترانزیستورهست و داغ میشود
حالا اگر ترانس 12 ولتی استفاده کنید 9 ولت روی ترانزیستور می افتد یعنی
9*1.5=13.5 وات
اینطوری 13.5 وات تلفات دارید


حتی میتوانید یک کلید بزارید هر موقع بیشتر از 12 میخواهد 30 ولت ترانس خودش را به برد وصل کنید
یک مقاومت 0.1 اهم 10 وات هم بین مثبت برد و خروجی همان سیم قرمز پاینی قرار دهید بد نیست باعث میشود ترانزیستور های قدرت زیاد داغ نشود



[ali hoshmand]

ترانسش خیلی ضعیف است زیاد نمیتوان مانور داد 2 امپر هم نمیتواند در زمان زیاد جریان بدهد.شما وقتی جریان بیش از حد از مداربکشید ولتاژ خازن 2200 میکرو کم میشود و ترانس هم داغ میشود.
شما یک ترانزیستور 2n3055 کنار همان ترانزیستور خودتان قرار دهید بیس جدید را به بیس ترانزیستور خودتان وصل کنید و امیترش هم به امیتر قدیمی وصل کند یعنی موازی ببندید .درایور هم همان یک عدد کافی است kd135
ان خازن 2200 میکرو را هم 3300 یا 4700 میکرو با ولتاژ 50 ولت عوض کنید .
هیچ موقع اتصال کوتاه نکنید بعد در جریان کم تنظیم کنید و ولتاژ را بطور مثال روی 5 ولت قرار دهید و با یک مقاومت 10 اهم 10 وات تست کنید یا با لامپ ماشین تست کنید و کم کم جریان را زیاد کنید البته برای تست ببینید روی 5 ولت با مقاومت 10 اهم چقدر کار میکند

شما وقتی اتصال کوتاه کنید ولتاژ دو سر خروجی منفی و مثبت حدودا بستگی به طول سیم دارد نزدیک به صفر میشود و محافظ کنترول جریان یا کنترول اتصال کوتاه عمل کرده و خروجی قطع میشود خب طبیعی است و باعث میشود که ترانزیستور قدرت خراب نشود یا ترانس داغ نشود همیشه با بار تست کنید

بیشتر از این هم نمیشود تقویت کرد مگر انکه ترانس را قوقی تر کنید .شما چون موبایل کار میکنید یک ترانس 12 ولت قوی هم بزارید کافی هست

ان سیمهای قرمز و مشکی که از ترانس امده ولتاژ حدودا 30 ولت است .یک ترانس 5 امپر 12 ولت خوب تهیه کنید و فقط خروجی ترانس اصلی را به جای این دوسیم قرمز و مشکی بزنید .به ان 3 تا سیم هم که از ترانس امده دست نزنید یعنی دو ترانس میشود البته اگر 3 امپر یا 3.5 امپر نیاز دارید .ترانزیستور های 2n3055 هر کدام 5 امپری هستند ولی 1.5 امپر بیشتر نمیتواند جریان بدهد یعنی دو تا با هم همان 3 یا 3.5 امپر میدهد .با این کار ترانزیستور کمتر گرم میشود
وقتی از ترانس 30 ولتی استفاده کنید اگر ولتاژ خروجی را روی 3 ولت بزارید و جریان مصرفی هم 1.5 امپر باشد حدود 27 ولت روی ترانزیستور می افتد یعنی
27*1.5=40 وات
یعنی به اندازه یک هویه 40 واتی تلفات روی ترانزیستورهست و داغ میشود
حالا اگر ترانس 12 ولتی استفاده کنید 9 ولت روی ترانزیستور می افتد یعنی
9*1.5=13.5 وات
اینطوری 13.5 وات تلفات دارید


حتی میتوانید یک کلید بزارید هر موقع بیشتر از 12 میخواهد 30 ولت ترانس خودش را به برد وصل کنید
یک مقاومت 0.1 اهم 10 وات هم بین مثبت برد و خروجی همان سیم قرمز پاینی قرار دهید بد نیست باعث میشود ترانزیستور های قدرت زیاد داغ نشود

تشکر‌از زحمتتون اون پل دیود رو یچیز بهتر بزارم خوب نیست کوچیکه
در اولین فرصت قطعات و ترانس خوب تهیه میکنم وانجام میدم



[poya22]

هزینه اضافی نکنید برای ۳ تا ۳.۵ امپر جواب میدهد فقط با پیچ به هیتسینگ ببندید کافی هست



[ali hoshmand]

هزینه اضافی نکنید برای ۳ تا ۳.۵ امپر جواب میدهد فقط با پیچ به هیتسینگ ببندید کافی هست

2n3055 مشابه قدرتمند تری ذاره که اصلی تو بازار ایران پیدا بشه؟



[poya22]

مدلهای زیادی هست ولی قابلمه ای نیست یا من اطلاع ندارم کثافتکاری زیاد میشه همان 2n30 را تهیه کنید اصلی هم فکر نکنم باشد خیلی قدیمی است حدود 40 سال پیش تولید شده و نزدیک قبلی جا سازی کنید تا انجا که میشود سیم ها کوتاه باشد .عایق تلقی ان را هم بگیرید که برای سوراخ کاری راحت باشد 4 تا سوراخ را علامت بزنید بعد سوراخ کنید
