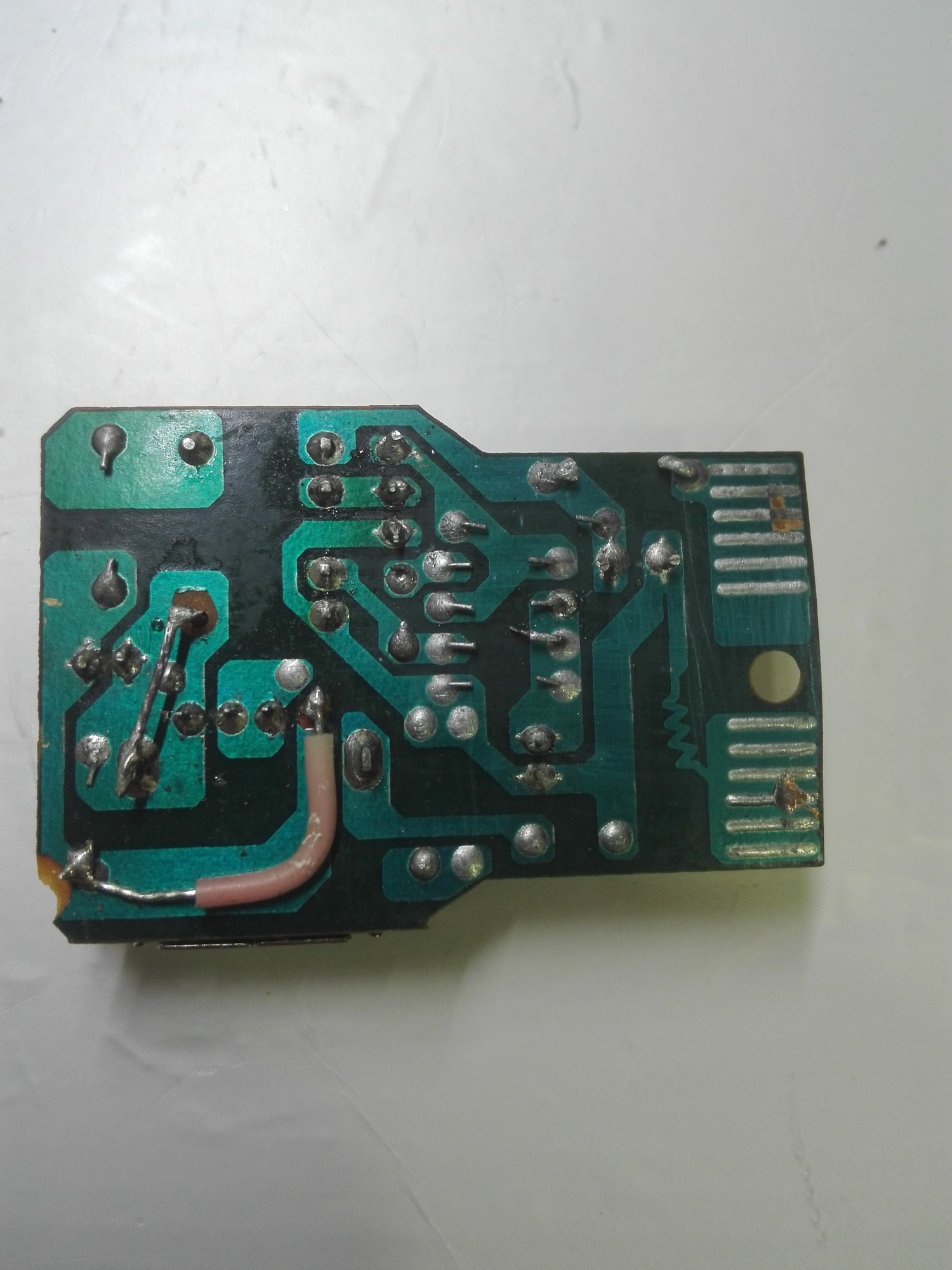

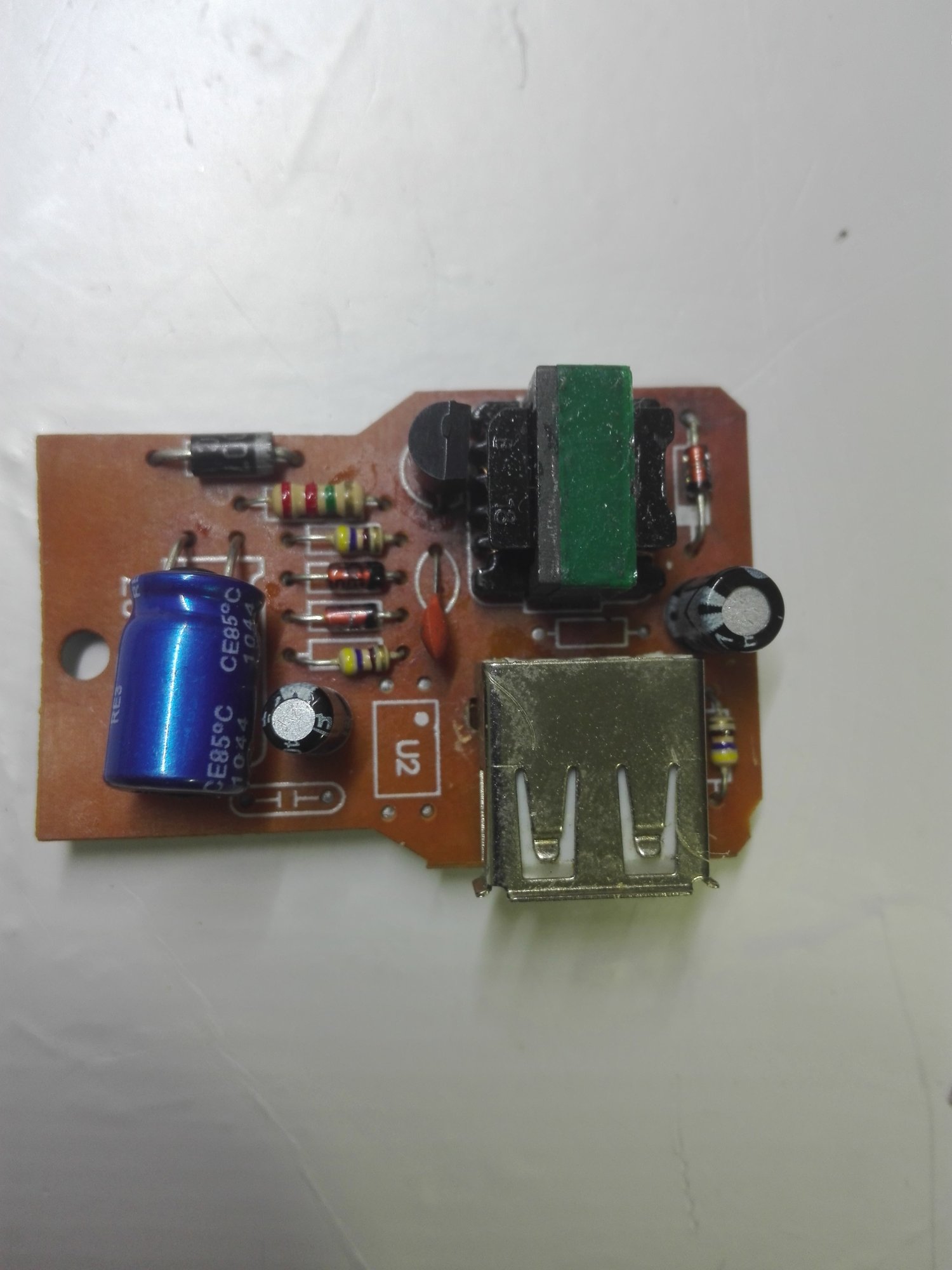

درود. از ظاهر بورد معلومه که کاملا فیکه. نه آی سی کنترلر PWM روی آن هست و نه مدارات محافظتی و ایزولاسیون درستی دارد و نه نویزگیری مناسبی شده است. حتی از قراردادن یک اپتوکوپلر ساده، چهار عدد دیود یکسوساز (پل دیود) و یه مقاومت فیوزی ساده هم دریغ شده است! بهتر است یک آداپتور اصلی برای گوشی تهیه کنید و این را فقط برای کاردستی (مثل چراغ قوه شارژی) استفاده کنید و برای موبایل استفاده نکنید چون گوشی آسیب جدی خواهد دید. یه

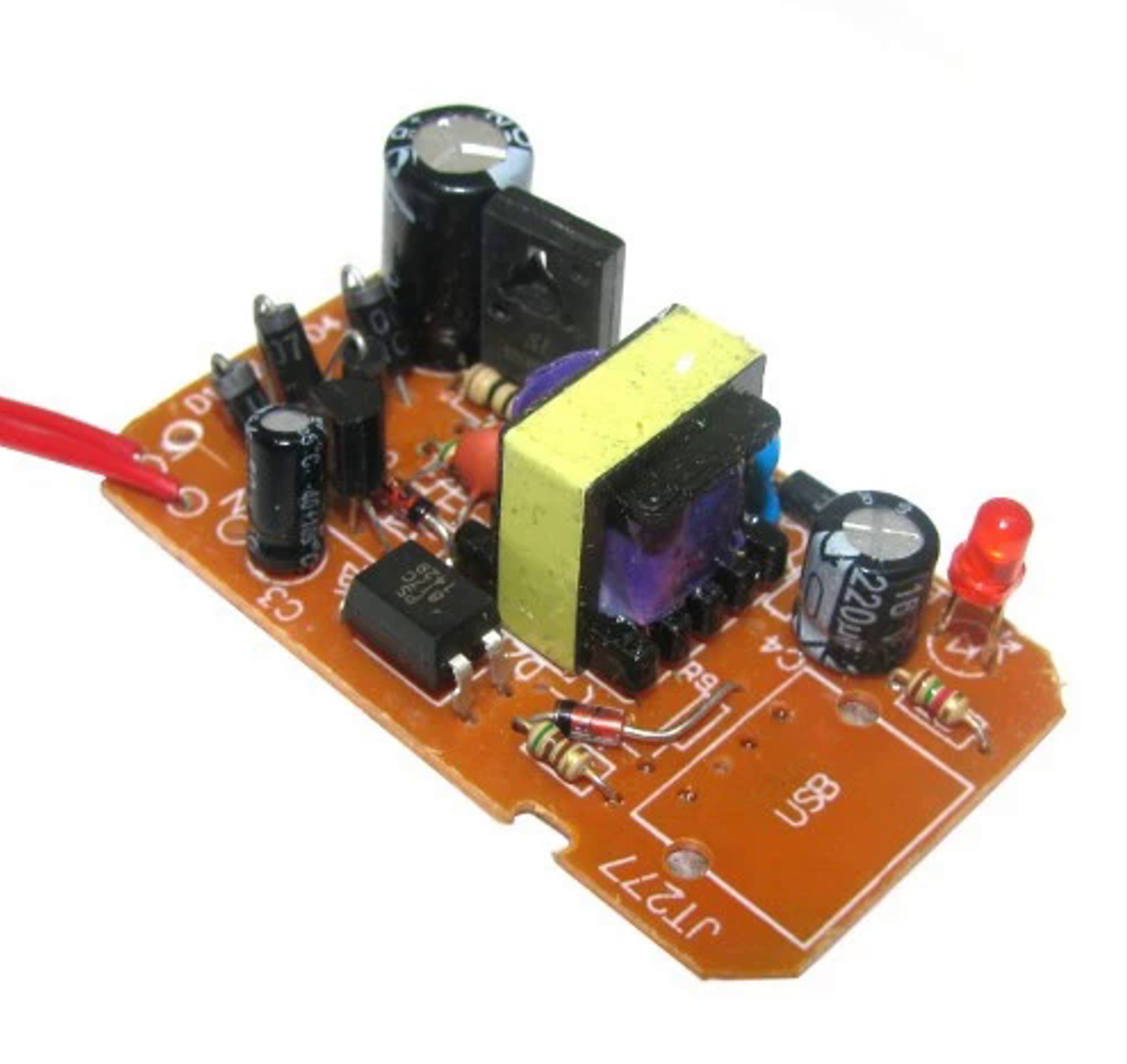

مدار کاملتر از این رو میشه به قیمت پایین تهیه کرد که تازه اون هم برای شارژر موبایل مناسب نیست.
1) مدار اصولی یک شارژر موبایل سامسونگ 5ولت - یک آمپری رو همکار گرامی، لطف کردن قبلا قرار دادند:

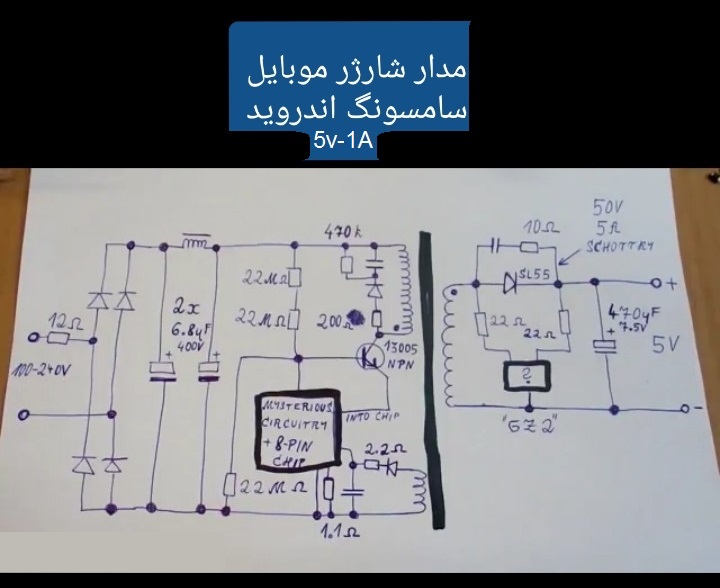

سلام وقت بخیر! مدار زیر شماتیک مدار
شارژر موبایل سامسونگ 5v 1A است!
http://uupload.ir/view/69re_مدار_شارژ_موبایل_سامسونگ_.jpg
دیود زنر در این نوع شارژر 5ولت می باشد!
2)
این ویدئوی آموزشی آقای درویشی که در آن یک شارژر فست شارژ موبایل غیر اصل سامسونگ را تجزیه و تحلیل و رفع عیب کردند هم نمونه دیگری است.

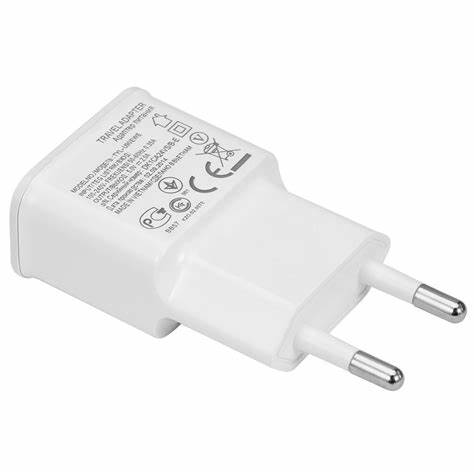

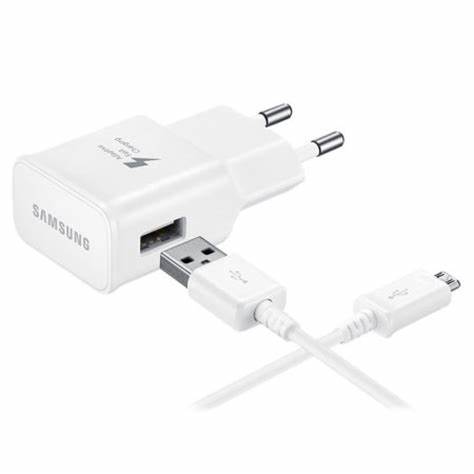

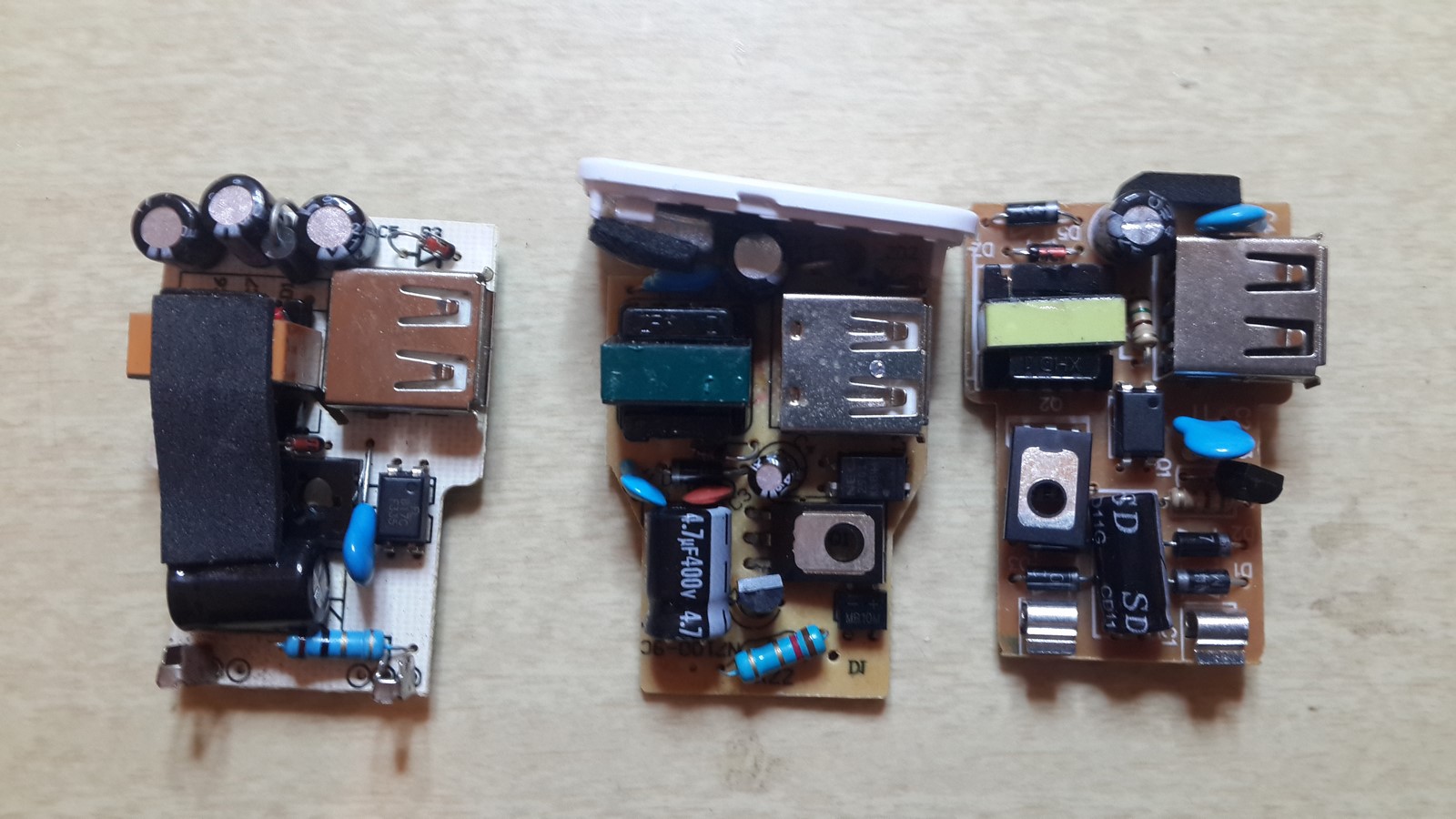

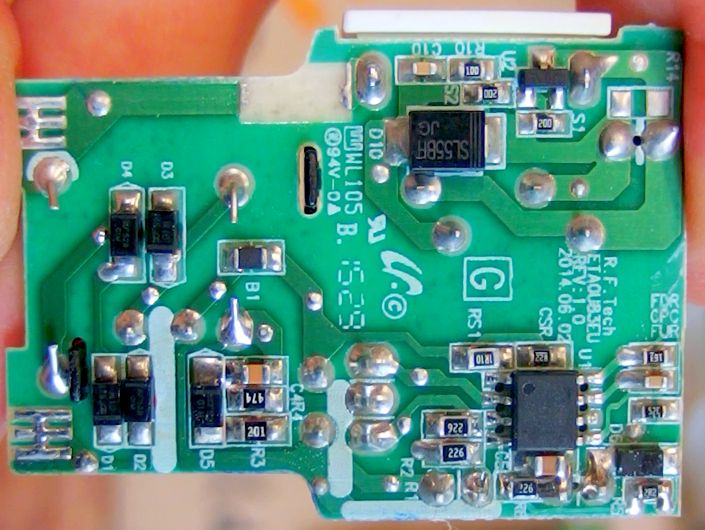

3) مقایسه ای بین شارژرهای موبایل اصلی و های کپی سامسونگ
