dr.mohammad
کاربر
- 2014-12-02
- 31
- 17
سلام به مهندسین !!!

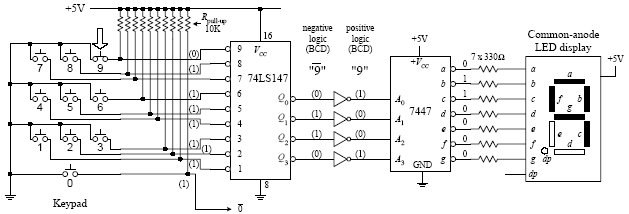

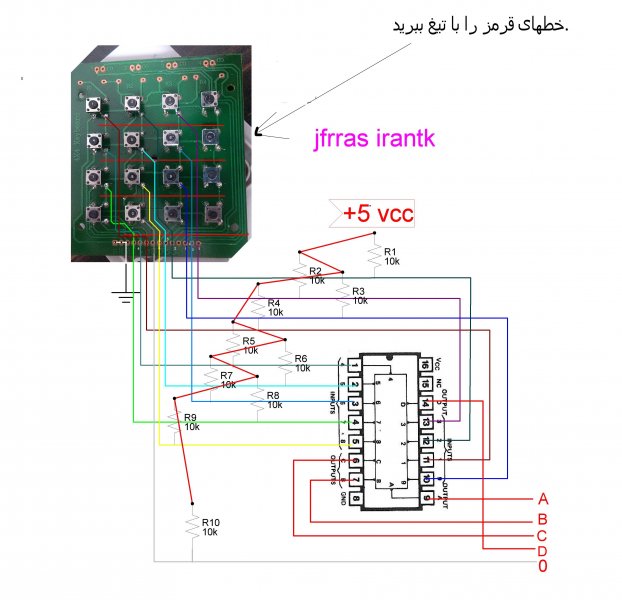

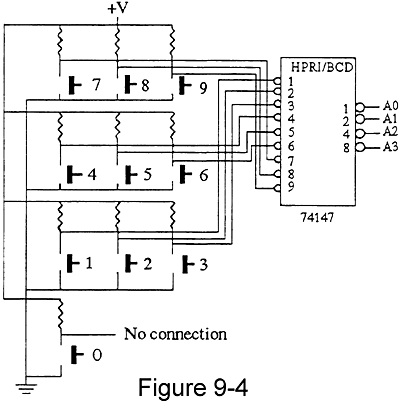

من یه جمع و تفریق گر 4بیتی درست کردم و در سر آخر نمی دونم کیبورد رو چطوری باید به ای سی 74147 وصل کرد.
دیتاشیت ای سی 74147 رو نگاه کردم ولی هیچ کدوم از اسامی پایه های کیبورد نبود و فقط از 0 تا 9 شماره گذاری شده بود.
الان گیج شدم این 10 پایه رو به کجا باید وصل کنم :|
ممنون فقط سریع کار منو راه بندازید این هفته میخوام تحویل بدم.
من یه جمع و تفریق گر 4بیتی درست کردم و در سر آخر نمی دونم کیبورد رو چطوری باید به ای سی 74147 وصل کرد.
دیتاشیت ای سی 74147 رو نگاه کردم ولی هیچ کدوم از اسامی پایه های کیبورد نبود و فقط از 0 تا 9 شماره گذاری شده بود.
الان گیج شدم این 10 پایه رو به کجا باید وصل کنم :|
ممنون فقط سریع کار منو راه بندازید این هفته میخوام تحویل بدم.
