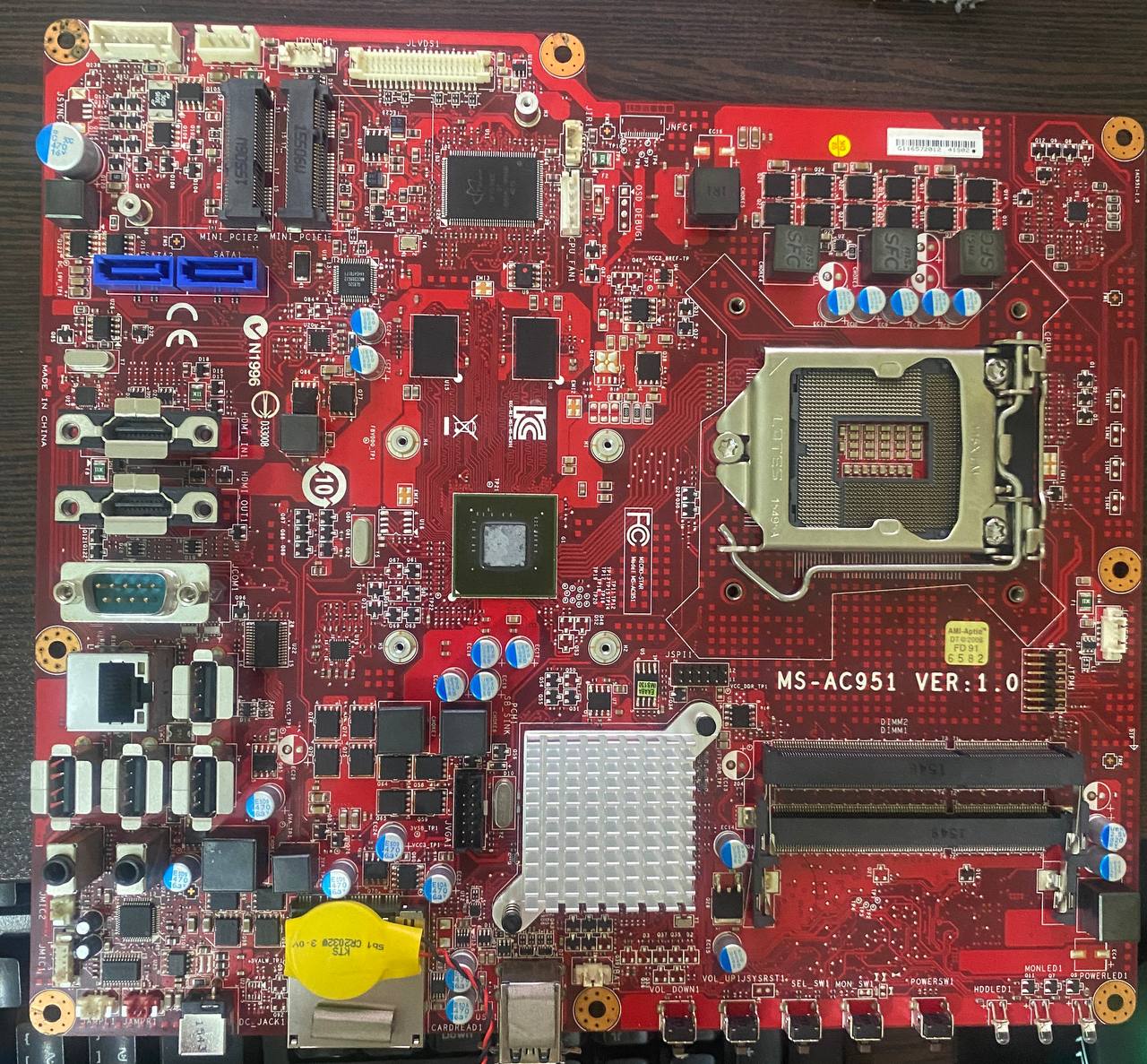

اتصال کوتاه در مادر برد MSI AC951 v1

[linas_kal200]

سلام
یک مادربرد All in one MSI مدل MS-AC951 ver:1.0 هست که اتصال کوتاه شده و زمانی که اداپتور 19V 7.9A را وصل میکنم چراغ آداپتور خاموش می شود
با منبع تغذیه تا ولتاژ 18.5 ولت 2.5 امپر تست کردم ، ظاهرا هیچ قطعه ای داغ نمی شود و فقط امپر می کشد.

لطفا دوستان راهنمایی کنند



[sajjad-d]

اول آداپتور با یک مصرف کننده تست کن ببین زیر بار کم نمیاره . بعد از اینکه از سلامت آداپتور مطمئن شدی
12 عدد ماسفت vcore بدون قرار دادن سی پی یو روی اسلات تست کن
8 عدد ماسفت هم کنار پل شمالی که هیت سینک داره تست کن
داخل پورت های یو اس بی را هم برسی کن ببین دو پایه کناری به هم اتصال نداشته باشن



[linas_kal200]

اول آداپتور با یک مصرف کننده تست کن ببین زیر بار کم نمیاره . بعد از اینکه از سلامت آداپتور مطمئن شدی
12 عدد ماسفت vcore بدون قرار دادن سی پی یو روی اسلات تست کن
8 عدد ماسفت هم کنار پل شمالی که هیت سینک داره تست کن
داخل پورت های یو اس بی را هم برسی کن ببین دو پایه کناری به هم اتصال نداشته باشن

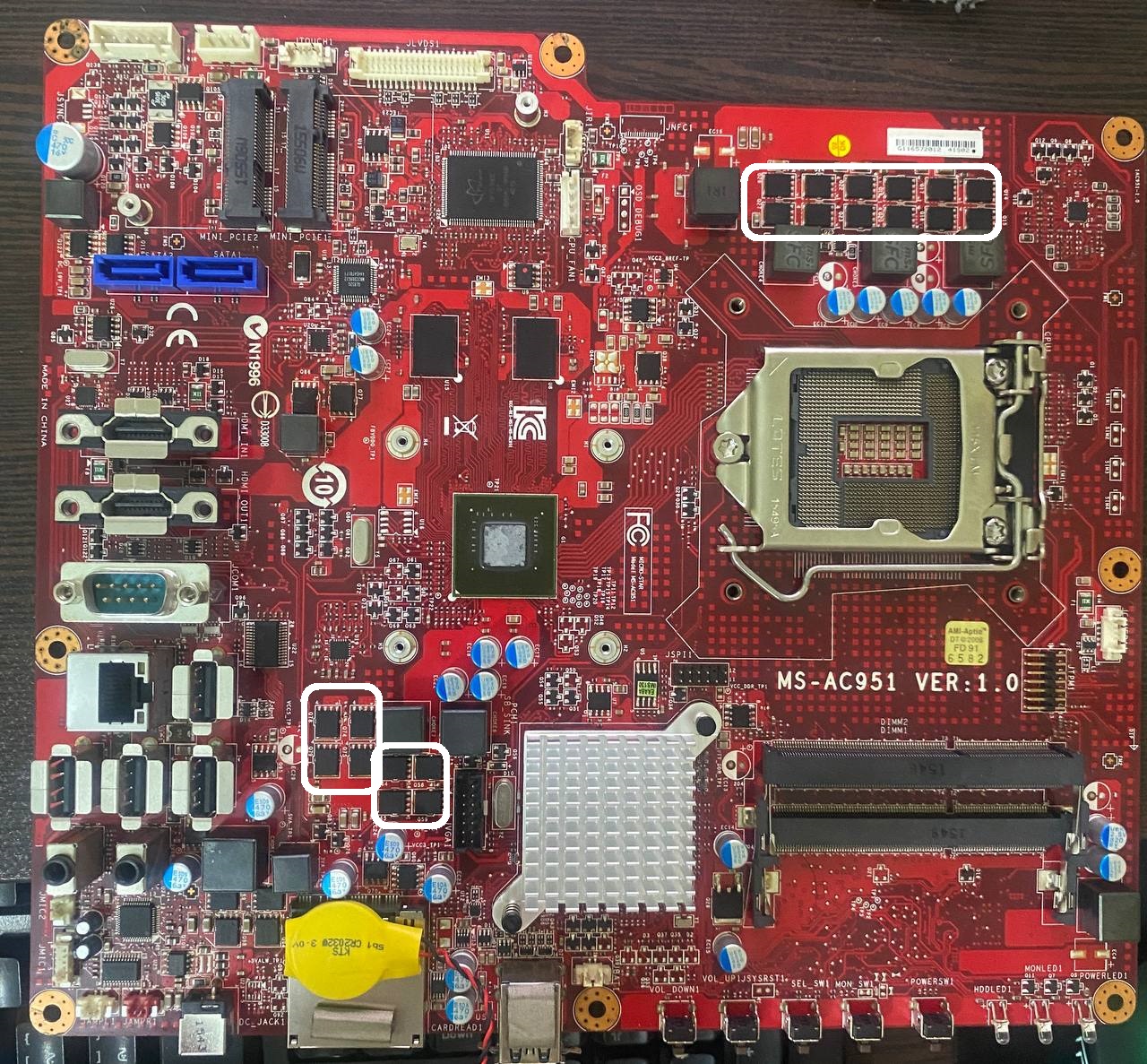

مشاهده فایل‌پیوست 215486

اینایی که مشخص کردم از چهار پایه 3 تا از پایه ها همه با زمین اتصال دارند
USB ها سالم
اداپتور سالم



[sajjad-d]

اتصال زمین تست نکن . درین سورس و گیت تست کن که اتصال نباشن



[linas_kal200]

اتصال زمین تست نکن . درین سورس و گیت تست کن که اتصال نباشن

روی تست دیود ظاهرا سالم بودند

G روی 3 تا پایه S راه میده و عدد تقریبا 0.5 نمایش میده



[mosaffa]

قبل از هر کار باید وضعیت 3.3 و 5 ولت رو بررسی کنید.اهم سلف ها سازنده این دو ولتاژ رو با زمین اندازه بگیرید .هیچ گاه دستگاهی رو که باعث خاموشی اداپتور میشه رو با این ولتاژ به منبع تغذیه وصل نکنید.بهترین ولت جهت اعمال به خروجی ماسفت پشت سوکت ورودی اداپتور 1 تا 1.5 ولت هست.
دلیل:
در بعضی مواقع ماسفت هادر نقاطی که نباید بیشتر از 1 تا 1.5 یا 3.3 و 5 ولت داشته باشن دچار شرتی درین و سورس شده با اعمال 19 ولت عملا مادربرد نابود خواهد شد.



[linas_kal200]

قبل از هر کار باید وضعیت 3.3 و 5 ولت رو بررسی کنید.اهم سلف ها سازنده این دو ولتاژ رو با زمین اندازه بگیرید .هیچ گاه دستگاهی رو که باعث خاموشی اداپتور میشه رو با این ولتاژ به منبع تغذیه وصل نکنید.بهترین ولت جهت اعمال به خروجی ماسفت پشت سوکت ورودی اداپتور 1 تا 1.5 ولت هست.
دلیل:

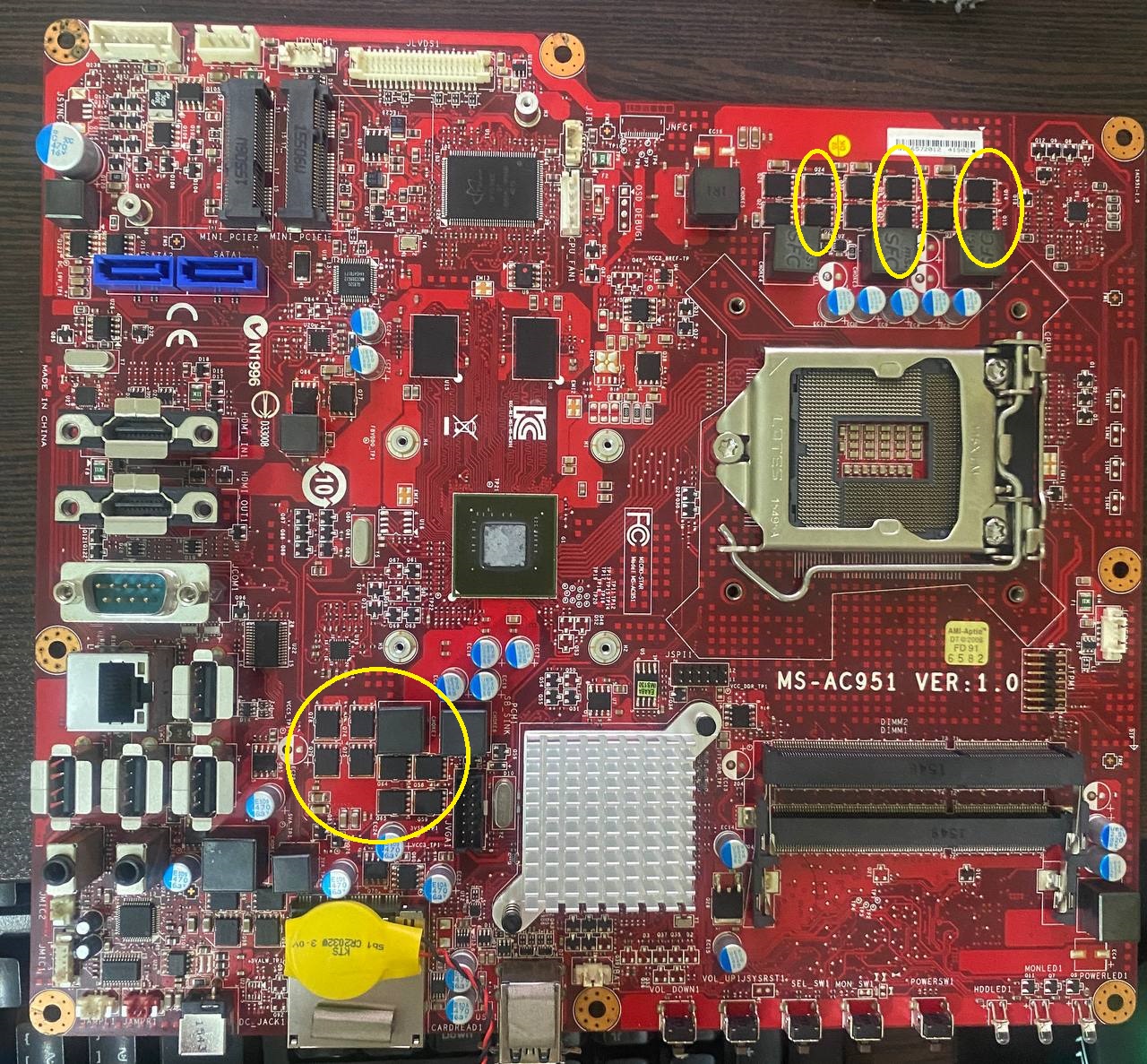

در بعضی مواقع ماسفت هادر نقاطی که نباید بیشتر از 1 تا 1.5 یا 3.3 و 5 ولت داشته باشن دچار شرتی درین و سورس شده با اعمال 19 ولت عملا مادربرد نابود خواهد شد.

میشه مشخص کنید روی عکس ؟



[mosaffa]

سلام
شماتیک پیوست شد
