مشکل: اتصالی روی برد پاور ماینر LL2000Mini

[Milad9676]

سلام به همکاران و دوستان عزیز

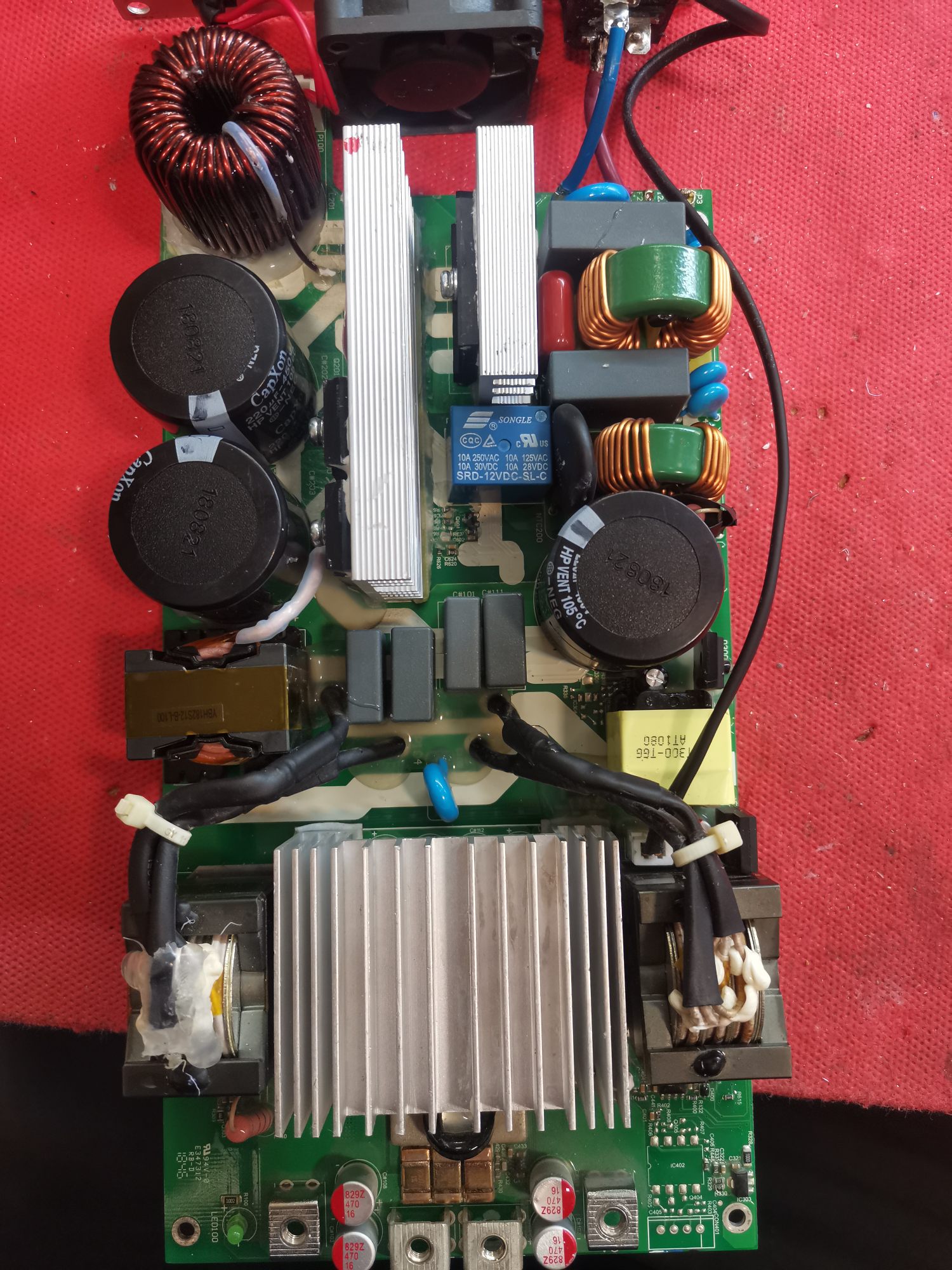

این پاورو یه بنده خدایی دست زده و الان رسیده به دست من... تو نگاه اول یه دیود شاتکی SCS210AM ترکیده بود و همچین یه ماسفت NCE65TF068T سوخته بود... با تعویض این دو قطعه وقتی به لامپ سری وصل میکنم چه در حالت کلید خاموش و کلید روشن اتصال کوتاه نشون میده واقعا دگ مخم به جایی قد نمیده تو اون قسمت که با علامت نشون دادم وقتی کلید خاموشه شورتی وجود نداره و وقتی کلیدو روشن میکنم اتصال کوتاه میشه... ممنون میشم کمکم کنید



[Milad9676]



[جمشيدا]

سلام

شماره آی سی را ننوشتید

و همینطور شماره برد​



[Milad9676]

سلام

شماره آی سی را ننوشتید

و همینطور شماره برد​

اون آی سی مشکل نداره اون سه تا قطعه ای که رو برد با دایره مشخص کردم وقتی کلید پاور رو میزارم رو خاموش اتصال رفع میشه وقتی کلید رو روشن میکنم اتصال پیدا میکنه



[Milad9676]

درکل بخام بگم... با اینکه قطعات سالم رو با معیوب که عوض کردم وقتی به تستر لامپ سری وصل میکنم چه توی حالت کلید خاموش دستگاه و چه روشن لامپ روشن میشه



[Milad9676]

کسی نبود کمک کنه؟



[Milad9676]

در رابطه با اتصالی برطرف شد... درواقع اتصالی نبود توی تست لامپ سری با لامپ 100 وات چه حالت خاموش چه روشن دستگاه لامپ روشن میمونه... ولی مشکل اصلی الان عدم خروجی 12 ولته... با اتصال به برق رله می‌چسبه و فن روشن میشه ولی خروجی 12 ولت رو ندارم...



[Milad9676]

مرسی از اساتید که کمک کردن



[gasemi.m100]

در رابطه با اتصالی برطرف شد... درواقع اتصالی نبود توی تست لامپ سری با لامپ 100 وات چه حالت خاموش چه روشن دستگاه لامپ روشن میمونه... ولی مشکل اصلی الان عدم خروجی 12 ولته... با اتصال به برق رله می‌چسبه و فن روشن میشه ولی خروجی 12 ولت رو ندارم...

با سلام از کجا متوجه شدید که اتصالی وجود نداره. ایا مشکل شما حل شده .
