مشکل: اتصالی در مدار شارژ لپ تاپ Dell E6530

amshirazy

کاربر
2012-04-05
42
29
ورامین
با سلام خدمت همکاران گرامی.
یک دستگاه لپ تاپ Dell 6530 داریم که با شارژر و بدون باتری روشن میشه.با باتری و بدون اتصال شارژر هم روشن میشه.اما زمانی که همزمان شارژر و باتری وصل هست اتصالی در مدار داریم به این صورت که ولتاژ شارژر مدام کم و زیاد میشه و باتری را شارژ نمیکند.این افت و خیز ولتاژ را از روی چراغ شارژر می شود دید.
با منبع که تست میکنم منبع به صورت سینوسی مدام قطع و وصل میشه و آمپر بالا نشون میده.بین 12 ولت تا 19 ولت نوسان میکنه.

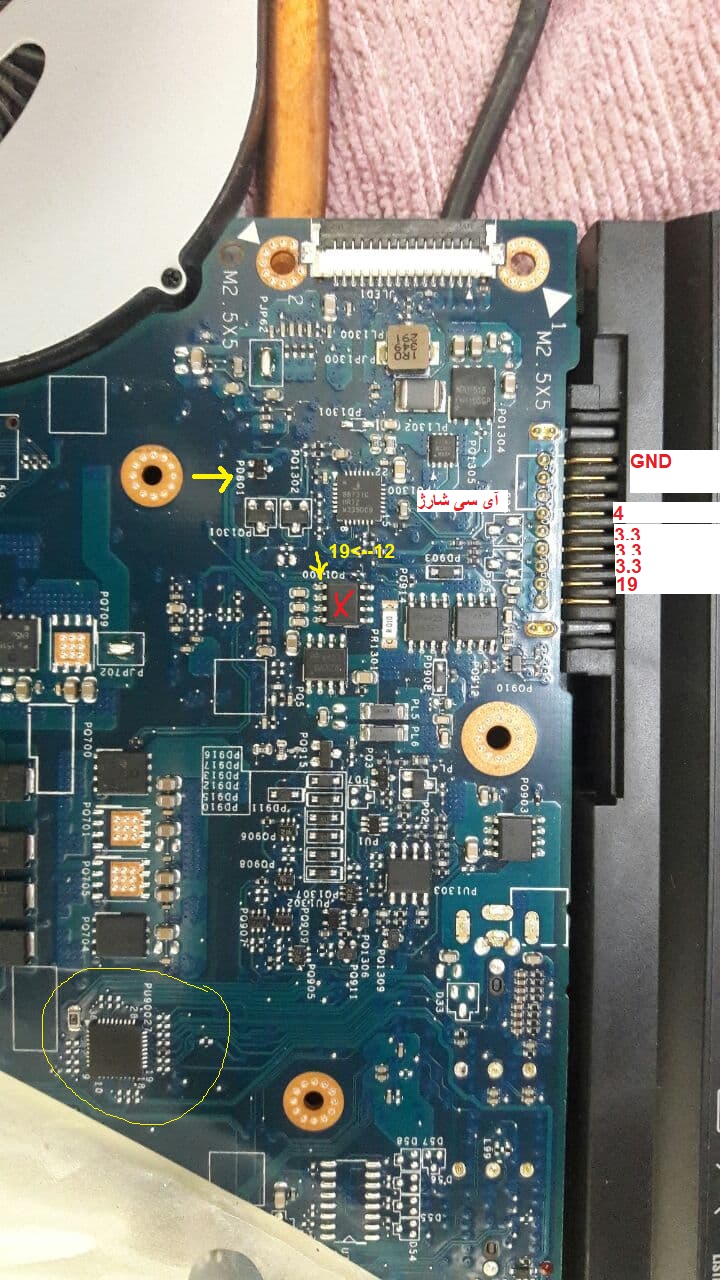

یک ماسفت داغ می کرد که با تعویضش مشکل حل نشد و باز هم داغ میکند با علامت ضربدر قرمز مشخص کردم.پایه هایی که ولتاژ در آن متغیر میشه را با فلش زرد نشون دادم.البته پایه 22 آی سی شارژ هم همینطوره.
به اون آی سی پایین عکس با شماره pu900 هم مشکوکم.دورش خط زرد کشیدم.
عکس و فیلم گذاشتم که دوستان راحت تر مسئله رو ببینند.شماتیک این لپتاپ در انجمن هست اما بردویو ندارد ظاهرا.
ولتاژ منبع را به 15 می رسونم بوق میزنه و 3 آمپر میکشه.
این حالت برد خاموشه و دکمه سوئیچ زده نشده.
درحالت استارت سوئیچ و روشن شدن لپ تاپ هم وضعیت همینجوریه . فقط فواصل اتصال بلند تر میشه و انگار دیرتر اتصالی میکنه.
ولتاژهای سوکت باتری راهم گذاشتم که دوستان ببینند. در حالتی که باتری نیست ولتاژ 19 و 3.3 داریم. در حالت با باتری ولتاژ های 3.3 میخوابه و و فقط 19ولت پایه 1و2، و 4ولت پایه 4 داریم.
از توجه همکاران با پشتکار انجمن ممنونم.
شماره برد : LA-7761P REV1

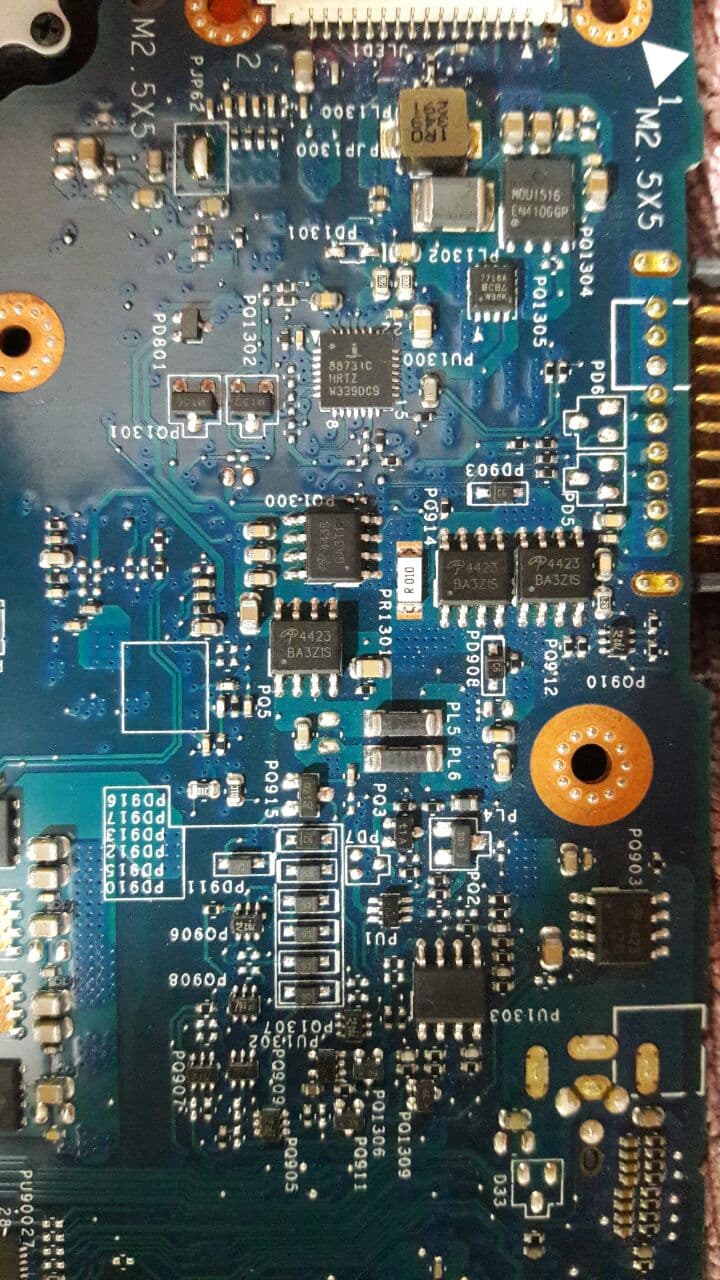

عکس روی برد
فیلم ها
[video]https://s18.picofile.com/file/8433483176/VID_20210506_WA0031.mp4.html[/video]
[video]https://s18.picofile.com/file/8433483226/VID_20210506_WA0033.mp4.html[/video]
[video]https://s19.picofile.com/file/8433483250/video_2021_05_13_06_49_28.mp4.html[/video]

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: hanirayan

hanirayan

VIP+ افتخاری
کاربر
2013-05-15
1,372
7,818
سلام دوست عزیز
به احتمال خیلی زیاد ای سی 5 پایه pu902 مشکل داره پایه یک این ای سی از اداپتور تغذیه میشه پایه 2 میره بسمت باطری پایه 3 منفی هست پایه 4 به یه مقاومت 1کیلو متصله و پایه 5 این ای سی به ولتاژ 3.3 یه چک بکنید


amshirazy

کاربر
2012-04-05
42
29
ورامین
سلام دوست عزیز
به احتمال خیلی زیاد ای سی 5 پایه pu902 مشکل داره پایه یک این ای سی از اداپتور تغذیه میشه پایه 2 میره بسمت باطری پایه 3 منفی هست پایه 4 به یه مقاومت 1کیلو متصله و پایه 5 این ای سی به ولتاژ 3.3 یه چک بکنید
ممنونم همکار عزیز از توجه شما.حتما امروز چک میکنم و اطلاع میدم.


amshirazy

کاربر
2012-04-05
42
29
ورامین
ببخشید دوستان، چطور میتونم ماسفت های Q1 تا Q4 را در مدار پیدا کنم.چون ظاهرا این چهارتا ماسفت و آی سی شارژ مسئول مدار شارژ هستند.


ali m.g

مدیر بازنشسته
مدیر بازنشسته
کاربر
2008-01-04
1,869
11,881
TEHRAN
ببخشید دوستان، چطور میتونم ماسفت های Q1 تا Q4 را در مدار پیدا کنم.چون ظاهرا این چهارتا ماسفت و آی سی شارژ مسئول مدار شارژ هستند.
سلام .با نقشه کار میکنید یا بدو.ن نقشه ؟
ماسفتها معمولا از جک ورودی برق به بعد هست ( بعد یکی دو مقاومت فیوزی یا سلف قرار میگیرن ) من نمیدونم در چه حدی میتونم راهنمایی کنم ( مبتدی یا بالاتر ) مثلا از +b که نقطه مشترک باطری و شارژر هست ( ولتاژ اصلی راه انداز سیستم ) یه سمت موس فتهای ورودی بسمت جک و یه سمت ولتاژ باطری و موس فتهای شارژ تقریبا موازی همین مسیر ولتاژ باطریه
این اشاره برای بدون نقشه بود .و اون هم تقریبا بسیار پیش پا افتاده و ساده


amshirazy

کاربر
2012-04-05
42
29
ورامین
سلام .با نقشه کار میکنید یا بدو.ن نقشه ؟
ماسفتها معمولا از جک ورودی برق به بعد هست ( بعد یکی دو مقاومت فیوزی یا سلف قرار میگیرن ) من نمیدونم در چه حدی میتونم راهنمایی کنم ( مبتدی یا بالاتر ) مثلا از +b که نقطه مشترک باطری و شارژر هست ( ولتاژ اصلی راه انداز سیستم ) یه سمت موس فتهای ورودی بسمت جک و یه سمت ولتاژ باطری و موس فتهای شارژ تقریبا موازی همین مسیر ولتاژ باطریه
این اشاره برای بدون نقشه بود .و اون هم تقریبا بسیار پیش پا افتاده و ساده
سلام استاد گرامی.ممنون از راهنمایی. من مطالعات داشتم اما خب به استادی شما نیستم.نقشه بلوک دیاگرام pdf دارم.دیروز آی سی PU700 سوخت.نمیدونم مشکل کجاست.الان هم گذاشتمش کنار تا ذهنم یه کم باز بشه و با کمک شما عیب یابی کنم


amshirazy

کاربر
2012-04-05
42
29
ورامین
سلام دوست عزیز
به احتمال خیلی زیاد ای سی 5 پایه pu902 مشکل داره پایه یک این ای سی از اداپتور تغذیه میشه پایه 2 میره بسمت باطری پایه 3 منفی هست پایه 4 به یه مقاومت 1کیلو متصله و پایه 5 این ای سی به ولتاژ 3.3 یه چک بکنید
PU902 را پیدا نکردم اما PU901 بود که مشکلی در ولتاژ ها نداشت.


hoseyn1258

مدیر بخش سخت افزار لپ تاپ
مدیر تالار
2012-03-28
679
2,238
شهرستان قم
سلام
بهتر بود شماره برد رو هم قید میکردید

این مشکل میتونه به علت خرابی ایسی به شماره cd3301 باشه این ایسی رو عوض کنید حتما
