مشکل: اتصالی در مدار روتر وای فای tp-link TL-WR740N

[uranuse2]

سلام دوستان

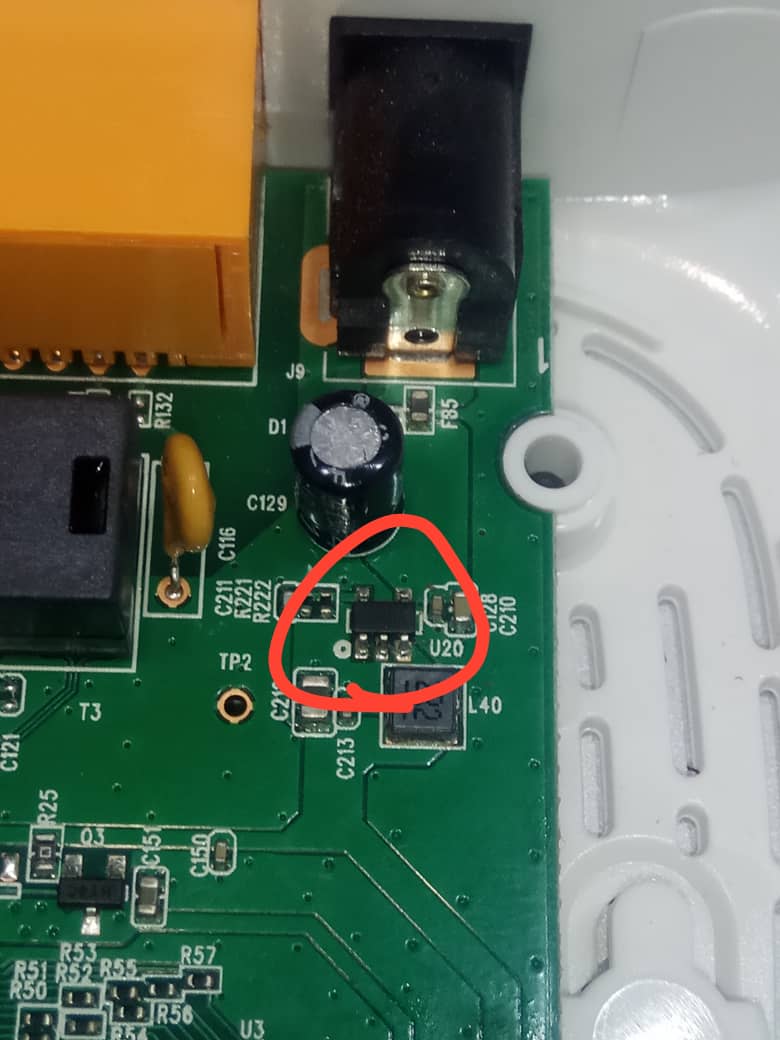

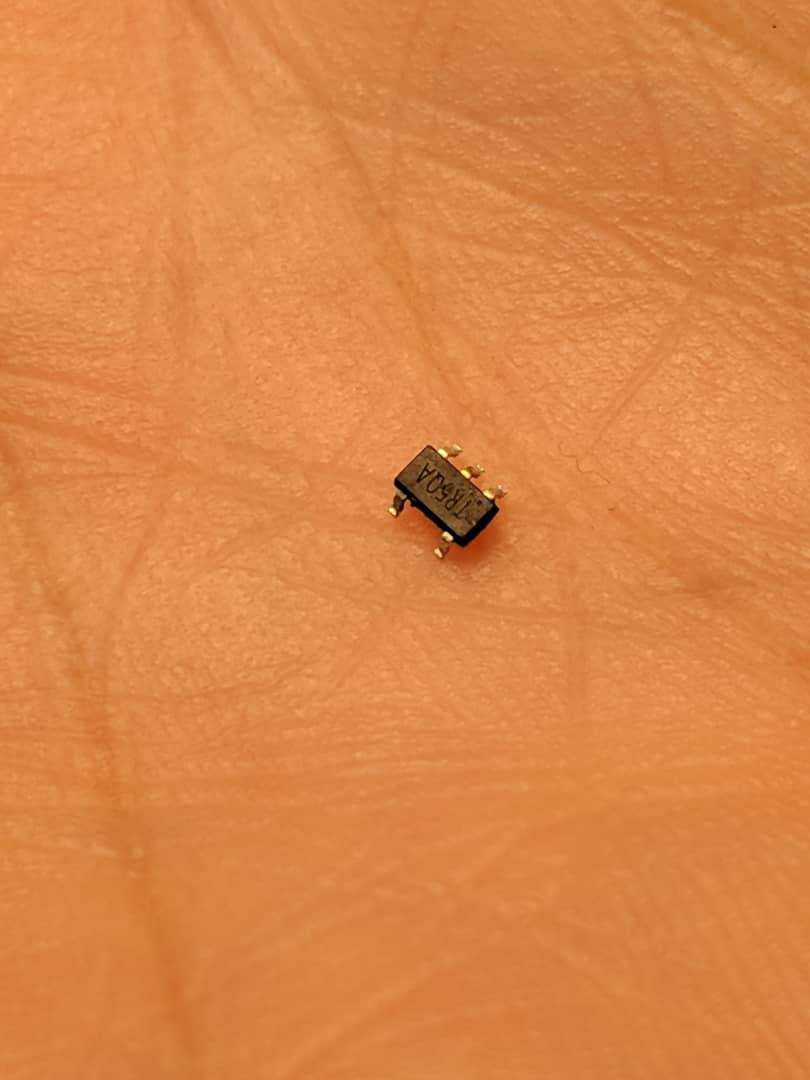

یه دونه روتر وایفای دارم که روشن نمیشه .وقتی مدارشو چک کردم این قطعه داغ میکنه و دود میکنه و تویه مدار اتصالی هست . از مدار جداش کردم اتصال برطرف شد . این المان چی هست و من قطعه مشابه شو ندارم چی میتونم بجاش استفاده کنم دوستان راهنمایی بکنید.ممنون



[saeedrr]

سلام دوست عزیز باید از روی برد های اوراق بردارید.این قطعه یه رگلاتوره که ولتاژهای مورد استفاده برد رو میسازه.اگر دقیق یادم باشه 3.3. 5و 7 ولت تولید میکنه



[uranuse2]

سعید جان از روی بردهای اوراق لپ تاپ مختلف تقریبا 15 رگولاتور با شباهت ظاهری رو جایگزین کردم ولی هیچ کدوم جواب ندادن(تویه اینترنت هر چه تلاش کردم دیتاشیت این قطعه پیدا بکنم یا اطلاعات حتی جزئی که بتونم جایگزین کنم ، ندیدم).با توجه به اینکه این روتر ورودی آداپتور 5 ولت داره ترفند یا راهی به نظرتون نمیرسه که مشکل برطرف بشه.ممنون از پاسختون



[Newman1]

من برای حل این گونه مشگل ازیک شارژر فندکی ماشین استفاده میکنم تا دوازده رو به پنج تبدیل کنه البته اگه 3.3 هم باشه میشه با تغیراتی در مدار فندکی تغییرش داد تا ولتاژش میزون شه



[Emad_Mahmoodi]

سلام دوستان کسی فایل فلش این مدل رو داره ممنون میشم قرار بده



[ptaabodi]

سلام عزیزم

این یک IC رگولاتور 3.3 ولت با خروجی 150 میلی آمپر و به شماره: [h=5]PQ1X331M2ZPH[/h]هست که شما میتونید از IC Kala اونو تهیه کنید.

ضمنا من خودم از IC رگولاتور به شماره: AMS 1117 هم با پیدا کردن پایه هاش استفاده کردم و بدون مشکل فعلا داره کار میکنه.

پیروز و سربلند باشید
پوریا تعبدی



[firstcartiba]

سلام عزیزم

این یک IC رگولاتور 3.3 ولت با خروجی 150 میلی آمپر و به شماره: [h=5]PQ1X331M2ZPH[/h]هست که شما میتونید از IC Kala اونو تهیه کنید.

ضمنا من خودم از IC رگولاتور به شماره: AMS 1117 هم با پیدا کردن پایه هاش استفاده کردم و بدون مشکل فعلا داره کار میکنه.

پیروز و سربلند باشید
پوریا تعبدی

لطف کنید بیشتر توضیح دهید. که چطور از رگلاتور 1117 در این روتر استفاده کردید. ممنون



[سای را]

بااجازه . منم بعضی زمانها که گیرنیارم ازرگولاتور سه پایه استفاده می کنم .
این مدل آی سی های روی برد 5یا 6 پایه هستن ولی

رگلاتور 1117 سه پایه برای استفاده از رگلاتور 1117 من اول آی سی روی برد را برمیدارم . بعد دستگاه به برق میزنم بعد با ولتاژ گیری پایه مثبت برق ورودی پیدا می کنم ومیدم به ورودی مثبت رگلاتور 1117 بعد پایه منفی به منفی وخروجی ولتاژم به خروجی دوتا یا سه تا پایه دیگرم آزادمیزارم تاحالا جواب گرفتم​



[firstcartiba]

بااجازه . منم بعضی زمانها که گیرنیارم ازرگولاتور سه پایه استفاده می کنم .
این مدل آی سی های روی برد 5یا 6 پایه هستن ولی

رگلاتور 1117 سه پایه برای استفاده از رگلاتور 1117 من اول آی سی روی برد را برمیدارم . بعد دستگاه به برق میزنم بعد با ولتاژ گیری پایه مثبت برق ورودی پیدا می کنم ومیدم به ورودی مثبت رگلاتور 1117 بعد پایه منفی به منفی وخروجی ولتاژم به خروجی دوتا یا سه تا پایه دیگرم آزادمیزارم تاحالا جواب گرفتم​

ممنون از شما



[ptaabodi]

دقیقا همینطور که دوست عزیزمان "سای را" گفتن، من هم عمل میکنم
