سلام
لپ تاپ 5110 تو ورودی اتصال بود

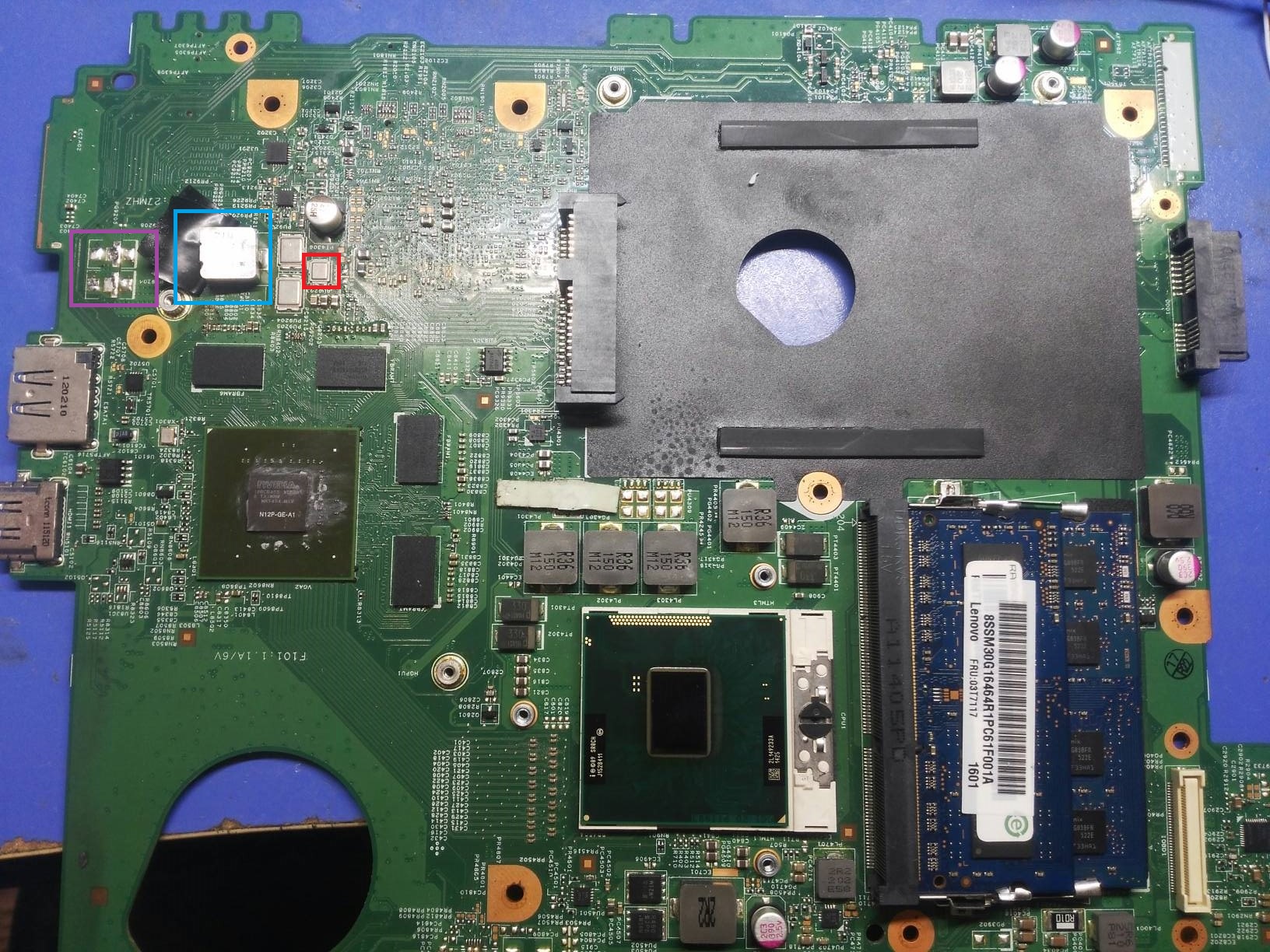

ماسفت با موقعیت PU9203 که تو عکس با کادر قرمز مشخص کردم سوخته بود ( برای تامین ولتاژ گرافیک هستش )
مثل خودش رو جایی گذاری کردم منبع تغذیه رو وصل کردم اتصالی نداشت
دکمه پاور رو زدم چراغ لپ تاپ روشن شد حدود 4~5 ثانیه گذشت دوباره ورودی اتصال شد
ماسفت دوباره سوخته بود
خارج کردم ماسفت رو ، دیدم پایه سورس ماسفت نسبت به زمین اتصالی داره ( طبق نقشه نباید اتصالی داشته باشه )
سلف مشخص شده با کادر آبی رو خارج کردم ، اتصالی رفع شد ( پس مشکل اتصالی بعد سلف هست )
مقاومت بعد سلف نسب به زمین حدود 5 اهمه .
خازن هارو خارج کردم ( با کادر بنفش ) ولی اتصالی رفع نشد ، خازن های پشت برد هم خارج کردم
ولتاژ هم اعمال میکنم جریان میکشه ولی چیزی داغ نمیشه که بتونم بفهمم اتصالی از کجاس.
من خودم حدس میزنم مشکل از چیپ گرافیک باشه .
دوستان اگر میتونن ی راهنمایی بکنن .
و یسوال دیکه اینکه : میشه گرافیک رو حذف کرد و اینتلی کرد ؟ روش این کار رو هم بگین توی لپ تاپ 5110
اینم نقشه لپ تاپ :
