اتصالي در اينورتور ماكروفر مدل NN-CD997S

[MAFSHARI]

سلام به دوستان ماكروفر مذكور اتصالي بورد اينورتور داره بعد از بازكردن اينورتور پل ديود و دو عدد IGBT به شماره GT35J321 , 50N322سوخته بودند بعد از عوض كردن اين قطعات مجددا با 110 ولت راه اندازي كردم كه درجا اتصالي كرد و متوجه شدم اينبار فقط IGBT شماره 50N60 كه جايگزين 50N322 كرده بودم سوخته مجددا يه IGBT بشماره GT50M301كه 900 ولتي بود گذاشتم اينبار با 110ولت بمدت 5 ثانيه كار ميكرد و سپس بابت دماي زياد خاموش مي شد اما بمحض اينكه با 220 ولت كار انداختم بازم سوخت اينم بگم كه ترانزيستور اصلي خودش 1000 ولت بوده آيا بايد فقط قطعه خودشو پيدا كنم يا مشابه اش اشكال نداره ممكنه عيب ديگه اي هم داشته باشه چون با 110 ولت كار ميكرد. در ضمن ترانزيستور 50N322 رو توبازار تهران هم گير نياوردم با تشكر از زحمات شما



[amolpana]

به نام خدا
به احتمال زیاد شما در مدار اسیلاتور و مقاومت های متصل به ترانس های ولتاژ خرابی دارید مقاومت های متصل به ترانس چک شود دقیق
دیود پل اصلی هم اگر خراب باشد اینجوری میشه چک کنید



[MAFSHARI]

سلام استاد مقاومتها چک شد همه سالم است پل دیود هم عوض کرده بودم اما استاد میخوام بدونم اگه lgbt که ولتاز امیتر کلکتورش 900 ولته بجای lgbt اصلی بورد که 1000 ولته میتونه ایجاد مشکل کنه باتشکر



[amolpana]

سلام استاد مقاومتها چک شد همه سالم است پل دیود هم عوض کرده بودم اما استاد میخوام بدونم اگه lgbt که ولتاز امیتر کلکتورش 900 ولته بجای lgbt اصلی بورد که 1000 ولته میتونه ایجاد مشکل کنه باتشکر

سلام
نباید مشکل ایجاد بشه
ولی اگر قطعه اصلی نباشد این احتمال وجود دارد
ولی نیاز یه چک کردن بیشتر مدار و سیستم های ولتاژ و خصوصا دیود پل و دیود های sk که به مگنترون وصل میشوند و خود مگنترون و مقاومت های روی برد
در ضمن این مقاومت ها حتما باید از روی برو خارج شوند و تست شوند
پس حتما رادیاتور فلزی روی برد خارج
تارانس های ولتاژ خارج و مقاومت ها را خارج و تست کنید مقاومت های 4 رنگ متصل به ترانس حتما چک شود حتما خراب هستند
تست و اعلام نتیجه شود



[MAFSHARI]

سلام استاد . بعدازظهر موارد را چك ميكنم اما تا پيدا كردن يك ترانزيستور اصلي بايد صبر كنم بهر صورت فردا نتايج تست مقاومتها رو اعلام ميكنم در ضمن استاد بنده كلي مطالب خارجي و داخلي در مورد بورد هاي ولتاژ ماكروفر خوندم و كلي از هاي ولتاژ ترسيده ام مي شه لطف بفرمائيد در هنگام تست هاي ولتاز و يا راه اندازي آن بايد به چه نكاتي توجه خاص داشته باشيم . با تشكر



[amolpana]

سلام استاد . بعدازظهر موارد را چك ميكنم اما تا پيدا كردن يك ترانزيستور اصلي بايد صبر كنم بهر صورت فردا نتايج تست مقاومتها رو اعلام ميكنم در ضمن استاد بنده كلي مطالب خارجي و داخلي در مورد بورد هاي ولتاژ ماكروفر خوندم و كلي از هاي ولتاژ ترسيده ام مي شه لطف بفرمائيد در هنگام تست هاي ولتاز و يا راه اندازي آن بايد به چه نكاتي توجه خاص داشته باشيم . با تشكر

سلام
در مورد کار با مایکروفر ها قبلا هشدار داده بودیم و مسئولیت ناشی از خطرات بر عهده خودتان است پس نهایت دقت را داشته باشید و حتما در زمان تست حداقل 1 متر با دستگاه فاصله داشته باشید و در زمان تست حتما کاور بالا را بروی دستگاه قرار دهید
در زمان تست قطعات و مقاومت ها و ترانس در خالت جدا شده از دستگاه چه خطری دارد؟
تمام قطعات از برد جدا و تست شود



[MAFSHARI]

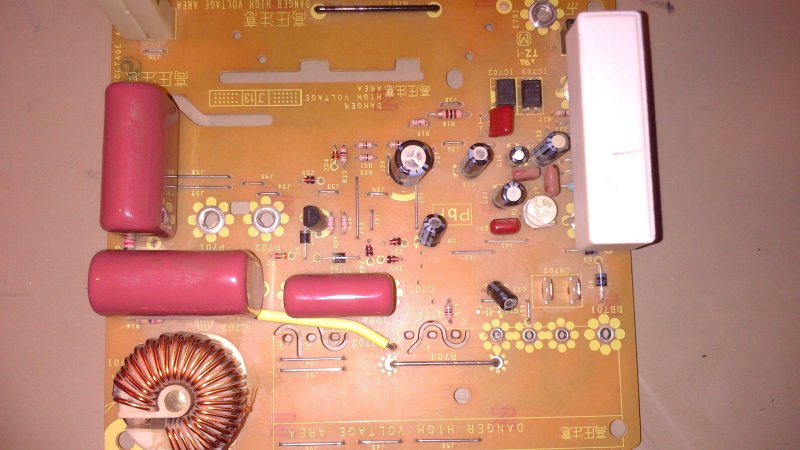

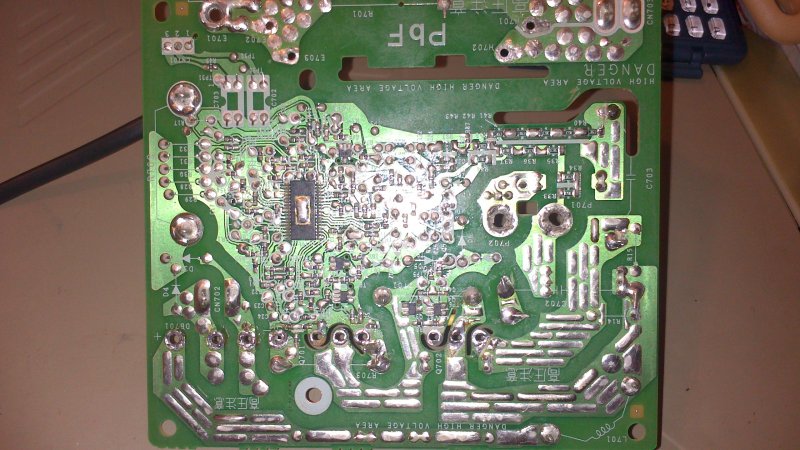

سلام استاد بنده تمام دستوراتي كه فرموده بوديد انجام دادم بعد از بيرون كشيدن ترانس ورادياتور تمام مقاوتها و پل ديود و ديود هاي ولتاژ رو چك كردم ظاهرا همگي سالم هستند . اما استاد نكته اي كه براي من جاي سئوال هست اينه كه چرا وقتي ترانزيستور وسطي رو كه عوض كردم و ماركش هم توشيبا بود براي مدت 5 ثانيه البته با برق 110 كار ميكرد و سپس خاموش ميشد . منظورم اينه كه اگر اتصالي در مدار بود ايا نبايد باز هم ترانزيستور مي سوخت . عكس بورد رو هم گذاشتم با تشكر از زحمت جنابعاليhttp://upload7.ir/imgs/2014-07/93591501703199029527.jpg
http://upload7.ir/imgs/2014-07/41667741875136371189.jpg



[amolpana]

عکس های ارسالی کاربر MAFSHARI



[amolpana]



[amolpana]

سلام دوست عزیز
اول یک قطعه اصلی پیدا کن و بعد از بستن حتما اتصال بدنه رو خوب و محکم برقرار کن احتمال 99% اتصال بدنه نداشت سوخت ؟
