سوال: آیا استفاده از دوترانزیستور بجای یک ترانزیستور منطقی و علمی هست و کسی اینکار رو انجام داده؟

[mohssen]

با سلام خدمت همکاران و اساتید محترم انجمن بزرگ تعمیرکاران

بنده چند وقت پیش توی یه تاپیکهایی دیدم که دوستان بجای ترانزیستور
bu808dfx
از دو عدد ترانزیستور
d2499
استفاده کرده بودند به طوری که پایه های هم نام ترانزیستور ها رو به هم وصل کرده بودن و زده بودن روی تلویزیون و ابراز کرده بودن که اصلا داغ نمیکنه و عالی کار میکنه.
بنده امروز یک تلویزیون با ترانزیستور
j6920
دارم که به خوبی کار میکنه ولی یکم زیادی داغ میشه
67 درجه سانتی گراد
میخواستم به طور کلی نه تنها در مورد این تلویزیون به طور کلی بفرمایید اینکه پایه های دو ترانزیستور با یک شماره رو به هم وصل کنیم و بزنیم روی تلویزیون برای کاهش دما ایا اینکار درست و عملی و علمیه؟



[غزال]

با سلام خدمت همکاران و اساتید محترم انجمن بزرگ تعمیرکاران

بنده چند وقت پیش توی یه تاپیکهایی دیدم که دوستان بجای ترانزیستور
bu808dfx
از دو عدد ترانزیستور
d2499
استفاده کرده بودند به طوری که پایه های هم نام ترانزیستور ها رو به هم وصل کرده بودن و زده بودن روی تلویزیون و ابراز کرده بودن که اصلا داغ نمیکنه و عالی کار میکنه.
بنده امروز یک تلویزیون با ترانزیستور
j6920
دارم که به خوبی کار میکنه ولی یکم زیادی داغ میشه
67 درجه سانتی گراد
میخواستم به طور کلی نه تنها در مورد این تلویزیون به طور کلی بفرمایید اینکه پایه های دو ترانزیستور با یک شماره رو به هم وصل کنیم و بزنیم روی تلویزیون برای کاهش دما ایا اینکار درست و عملی و علمیه؟

سلام

BU808 دارلینگتونه یعنی درواقع دو ترانزیستور در یک باکس قرار گرفته که میشه از دو ترانزیستور مناسب بجای آن استفاده کرد


اصولا استفاده از دو ترانزیستور بجای یک ترانزیستور هیچ ارتباطی به توانایی و داغ کردن آن نداره بلکه مشخصه ترانزیستورها حائز اهمیت است یعنی اگر بجای یک دارلینگتون ضعیف یک دارلینگتون مناسب تر و قوی تر جایگزین کنید داغ نمیکنه

و ایشون هم درواقع با دو ترانزیستور قوی یک دارلینگتون قوی تر از BU808 ساخته
البته دو تا D2499 بجای BU808 صحیح نیست و روشی کلنگی و خیلی بی حسابه

ضمنا موازی کردن ترانزیستورها هم معایبی داره , و در دارلینگتون (منفی) فقط کلکتورها بهم متصل میشن و همه پایه ها موازی نمیشن

اگه کسی ادعا کرده بجای دارلینگتون از دو ترانزیستور موازی استفاده کرده شاید راست بگه و چنین خطایی کرده باشه ولی اگه میگه این روش کار کرده ، اینو دیگه دروغ میگه

سپاس



[abady]

با سلام......من هم بتوصیه یکی از همکاران بجای BU808DFI دو عدد D2499 را بصورت موازی بستم .اصلا داغ نمیکرد و بسیار عالی جواب داد و تقریبا حدود یک سال هست که تلویزیون کار میکنه .مال همسایه خودمون بود.......با تشکر



[غزال]

با سلام......من هم بتوصیه یکی از همکاران بجای BU808DFI دو عدد D2499 را بصورت موازی بستم .اصلا داغ نمیکرد و بسیار عالی جواب داد و تقریبا حدود یک سال هست که تلویزیون کار میکنه .مال همسایه خودمون بود.......با تشکر

سلام

اساسا موازی کردن 100 ترانزیستور هم نه تنها موجب تقویت سیگنال بمیزان دارلینگتون نمیشه بلکه ضعیف تر از اثر یک ترانزیستور هم میشه
بهره دارلینگتون فوق العاده بیشتره از ترانزیستور ساده است

اما اگر در مداری دو ترانزیستور بجای دارلینگتون گذاشتید و کار کرد هیچ ارتباطی به موازی شدن نداره و با یک ترانزیستور هم کار میکنه و طراح مدار اشتباه کرده که بجای ترانزیستور ساده از دارلینگتون استفاده کرده که خیلی بعیده

و لذا تصور میکنم شما هم بصورت دارلینگتون استفاده کردید که دراینصورت هم صحیح نیست و نباید با دو ترانزیستور مشابه دارلینگتون ساخت و یا بجای Bu508 استفاده کردید نه بجای BU808

صرفنظر از امکان محال فوق اصولا BU808DFX دارای دیود ولی D2499 فاقد دیود و بدون دیود خارجی آسیب پذیر تره

مارک و مدل تلویزیون را اعلام فرمایید تا بهتر قابل بررسی بشه

سپاس



[میرچولی]

سلام

اساسا موازی کردن 100 ترانزیستور هم نه تنها موجب تقویت سیگنال بمیزان دارلینگتون نمیشه بلکه ضعیف تر از اثر یک ترانزیستور هم میشه
بهره دارلینگتون فوق العاده بیشتره از ترانزیستور ساده است

اما اگر در مداری دو ترانزیستور بجای دارلینگتون گذاشتید و کار کرد هیچ ارتباطی به موازی شدن نداره و با یک ترانزیستور هم کار میکنه و طراح مدار اشتباه کرده که بجای ترانزیستور ساده از دارلینگتون استفاده کرده که خیلی بعیده

و لذا تصور میکنم شما هم بصورت دارلینگتون استفاده کردید که دراینصورت هم صحیح نیست و نباید با دو ترانزیستور مشابه دارلینگتون ساخت

صرفنظر از امکان محال فوق اصولا BU808DFX دارای دیود ولی D2499 فاقد دیود و بدون دیود خارجی آسیب پذیر تره

مارک و مدل تلویزیون را اعلام فرمایید تا بهتر قابل بررسی بشه

سپاس

سلام علیکم؛جناب غزال عزیز شما درست میفرمایید اصول بستن دوترانزیستور به صورت موازی با یک ترانزیستور دارلینگتون کلی تفاوت داره دوترانزیستور موازی جدا از بادیود یا بدون دیود دارلینگتون نمیشه وحال آنکه D2499یک ترانزیستور دیود داری هست .وینکه دوستان میفرمایند ما از دوترانزیستور استفاده کردیم وداغ نکرد دروغ نمیگویند .آنها بااین کار دارلینگتون نساخته اند.بلکه با موازی بستن دوعدد ترانزیستور همنام دریک مدار باعث تقسیم جریان در دوترازیستور شده اند بنابراین منطقی است اگر جریان عبوری از هریک ازالمانهای الکترونیکی راازدوقطعه موازی عبور دهیم جریان نصف شده بنا براین حرارت ایجاد شده کمتر خواهد شد.
درمدار ترانزیستوری اگر آستانه هدایت دوترنزیستور باهم یکی باشد جریان تقریبا" نصف میشود .بنده در چندین مورد بجای استفاده ازیک ترانزیستور ازدوترانزیستور موازی اسفاده کرده ام ونتیجه رضایت بخش بوده است.



[غزال]

سلام علیکم؛جناب غزال عزیز شما درست میفرمایید اصول بستن دوترانزیستور به صورت موازی با یک ترانزیستور دارلینگتون کلی تفاوت داره دوترانزیستور موازی جدا از بادیود یا بدون دیود دارلینگتون نمیشه وحال آنکه D2499یک ترانزیستور دیود داری هست .وینکه دوستان میفرمایند ما از دوترانزیستور استفاده کردیم وداغ نکرد دروغ نمیگویند .آنها بااین کار دارلینگتون نساخته اند.بلکه با موازی بستن دوعدد ترانزیستور همنام دریک مدار باعث تقسیم جریان در دوترازیستور شده اند بنابراین منطقی است اگر جریان عبوری از هریک ازالمانهای الکترونیکی راازدوقطعه موازی عبور دهیم جریان نصف شده بنا براین حرارت ایجاد شده کمتر خواهد شد.
درمدار ترانزیستوری اگر آستانه هدایت دوترنزیستور باهم یکی باشد جریان تقریبا" نصف میشود .بنده در چندین مورد بجای استفاده ازیک ترانزیستور ازدوترانزیستور موازی اسفاده کرده ام ونتیجه رضایت بخش بوده است.

سلام

استاد میرچولی عزیز

بله استفاده از دو ترانزیستور بجای یک ترانزیستور متفاوت با جایگزینی دو ترانزیستور موازی با دارلینگتونه و BU808 دارلینگتونه

دو ترانزیستور موازی با مشکلاتی مواجه میشه که با تمهیداتی کاهش پیدا میکنه اگر در آمپلیفایرهای پر قدرت دقت کنید این تمهیدات را ملاحظه میکنید و عدم رعایت این اصول موجب کاهش توانایی و بازدهی میشه
اصولا از موازی کردن نیمه هادی ها بشدت احتراز میشه مگر در موارد ضروری که چاره ای نداریم

اما استفاده از دو ترانزیستور موازی بجای دارلینگتون در صورتی میسره که طراح اشتباه کرده باشه و نیاز به گین بالا نباشه که بسیار محاله و اگر با دو موازی کار کنه با یک ترانزیستور هم کار میکنه و اگر از ترانزیستور قوی تر استفاده بشه داغ هم نمیکنه

تلویزیونی که با دارلینگتون طراحی شده و از دو ترانزیستور موازی بجای آن استفاده بشه بدون کوچکترین تردیدی بدرستی کار نمیکنه

البته ممکنه معایب آن در شرایط خاصی بروز کنه
مانند حذف خازن عدسی تغذیه که اگر تمام خازنهای عدسی تغذیه را هم حذف کنیم تصور میکنیم اثری نداره و تلویزیون بخوبی کار میکنه ولی در شرایط خاصی بدلیل حذف همین خازنهای عدسی کار نمیکنه

سپاس



[علی تحیری 1]

بنام خدا:

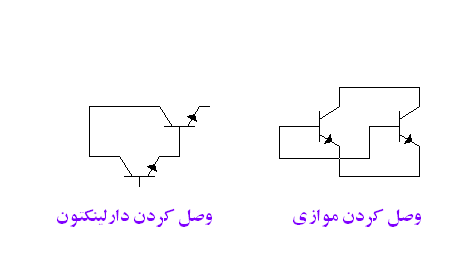

آرایش وصل کردن دو ترانزیستور بصورت دارلینگتون به این صورت است که، هر دو کولکتور ترانزیستور ها را به هم وصل، امیتر یکی از ترانزیستور ها را به بیس دیگری وصل می کنیم، حالا سه پایه جدید داریم (دوکولکتور وصل شده ) بعنوان کولکتور، یک بیس مجزا و یک امیتر مجزا. اما با ضریب تقویت خیلی بالاتر. اما در آرایش موازی دو کولکتور به هم وصل، دو امیتر به هم وصل( معمولا با یک مقاومت بسیار کم اهم وات بالا) و دو بیس بهم وصل، اما با توان بالاتر نه ضریب تقویت بالاتر! این هم شکل مدار های وصل شده



[محسن حیدرزاده]

سلام خدمت اساتید محترم ،سوالی در مورد مشابه ترانزیستورk246یا قوی تر از این که بشه در بازار ایران پیدا کرد؟ولتاژ ۶۵ولت هست ،آیا کسی هست جواب بده ؟ممنونم



[محسن حیدرزاده]

وآیا میشه دوعدد k246که یک ترانزیستور ماسفت میباشد دوعدد به صورت موازی ببندم؟



[چگيني]

سلام خدمت اساتید محترم ،سوالی در مورد مشابه ترانزیستورk246یا قوی تر از این که بشه در بازار ایران پیدا کرد؟ولتاژ ۶۵ولت هست ،آیا کسی هست جواب بده ؟ممنونم

سلام
بلی موجود بازار است،اگه تو گوگل سرچ کنید چند فروشگاه داخلی موجود دارد.
