آيا جايگزيني براي آي سي پاور SM8002C وجود دارد ؟

[جمشيدا]

اين فايل pdf شماتيك آي سي پاور 8 پايه مورد استفاده دردستگاه دي وي دي سوپر جنرال مي باشد دوستان مشابه اي براي آن يافت مي شود ؟ در ضمن نقشه كامل مدار مورد استفاده در اين DVD فايل دوم هماني كه داراي ولتا



[mehdifull]

سلام بنده هم گیر این آی سی هستم ، اصلا اگر آی سی هست پس پایه درین به چیه داره و اگر مسفت درش بکار رفته چرا داخل بلوک دیاگرامش چیزی پیدا نیست. خواهشاً یکی توضیح بده چه چیزی میشه جاش زد.



[جمشيدا]

اين آي سي پاور 8 پايه مورد استفاده دردستگاه دي وي دي سوپر جنرال مي باشد دوستان ومديران محترم سايت مشابه اي براي آن يافت مي شود ؟



[Service Manual]

پاسخ : شماتيك آي سي پاور SHAMATIC IC SM8002C FOR SUPER GENERAL DVD MODEL SGD65YUC CPU MT1389DE IC FLASH(EN25F80) IC POWER SM8002C

سلام

ببخشيد اين تاپيک را الان ديدم .

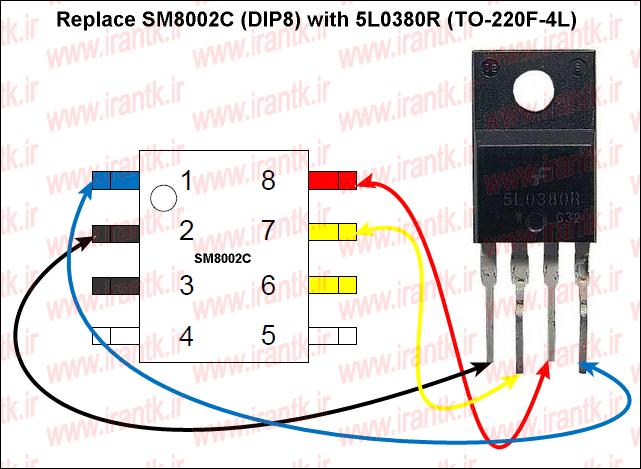

ميتوانيد از آي سي هاي چهارپايه 5L0380R به جاي اين آي سي استفاده کنيد ، از شکل زير کمک بگيريد ، اگر روي مدار پايه هاي آي سي SM8002C به هم متصل نبودند ابتدا پايه هاي 2 و 3 و سپس 6 و 7 را به هم وصل کرده و طبق اين مدار آي سي را وصل کنيد .

موفق باشيد .
​

​



[احمد کهزادی]

اين فايل pdf شماتيك آي سي پاور 8 پايه مورد استفاده دردستگاه دي وي دي سوپر جنرال مي باشد دوستان مشابه اي براي آن يافت مي شود ؟ در ضمن نقشه كامل مدار مورد استفاده در اين DVD فايل دوم هماني كه داراي ولتا

سلام دوست عزیز
ای سی 072B میتونید استفاده کنید
لینک دیتا شیت گذاشتم
https://html.alldatasheet.com/html-pdf/194860/STMICROELECTRONICS/TL072B/1943/1/TL072B.html
