با سلام خدمت شما کاربران گرامی:
در این تاپیک، آموزش پیدا کردن سر سیم های فاز ونول خروجی یک ترانس کاهنده به شما علاقه مندان تقدیم می گردد. امید است مورد توجه شما عزیزان واقع شود.

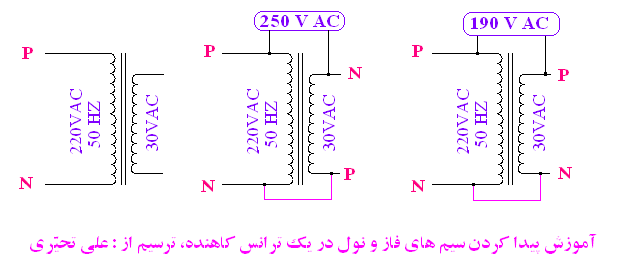

با توجه به این که فاز متر ها قادر به نشان دادن ولتاژ های کم تر از حدود 80 الی 90 ولت نیستند. و در مداری که ما باید خروجی سرسیم های نول را اتصال بدنه یا گراند کنیم از روش زیر استفاده می کنیم. در این جا ما بعنوان نمونه از یک تزانس کاهنده 220 ولت به 30 ولت استفاده کرده ایم. اول ورودی سر سیم های 220 ولت فاز و نول را با فاز متر مشخص می کنیم و کلمه P و N را با چسب کاغدی می چسبانیم. سپس سر سیم های خروجی ترانس را مطابق شکل زیر وصل می کنیم. توجه اتصال برق 220 ولت فقط به ورودی دو سر ترانس بصورت ثابت وصل شود. حلا گر شما با رعایت نکات ایمنی مطابق شکل های وسطی و آخری دست راست سیم های خروجی ترانس را با ورودی وصل کنید ولت متر نشان دهنده بالایی ولتاژ 250 ولت (250=220 + 30) یا 190 ولت (190= 30-220) که مسئله هم فازی و غیر هم فازی را نشان می دهد. یعنی اگر ولت متر ولتاژ 250 ولت را نشان دهد. (شکل وسط) یعنی نول ورودی به فاز خروجی ترانس وصل است. پس سر خروجی دیگر ترانس نول است. که با فاز وروی همان 250 ولت می شود. اما اگر نول ورودی با نول خروجی ترانس شکل آخر دست راست وصل شود ولتاژ ما می شود 190 ولت پس در نتیجه سر دیگر خروجی این ترانس فاز است . اگر سالی بود در خدمتم.
