سوال: آموزش نحوه پیچیدن سلف مخصوص مدار آمپلی فایر

[HASHEM289]

سلام اساتید عزیز میشه در رابطه با نحوه پیچیدن این دو سلف کمکم کنید یکی باید 100mh روی حلقه کرد فریت و 30mh که هسته اون فرق میکنه عکس مدار رو برای شما بزرگوارها گذاشتم من تو خونه سیم 0.25 لاکی دارم اگر با این شماره سیم راهنمایی کنند ممنون میشم فقط لطفا معادله و فرمول ندین آموزش بدین با توجه به مدارم چند دور بپیچم . ممنون .

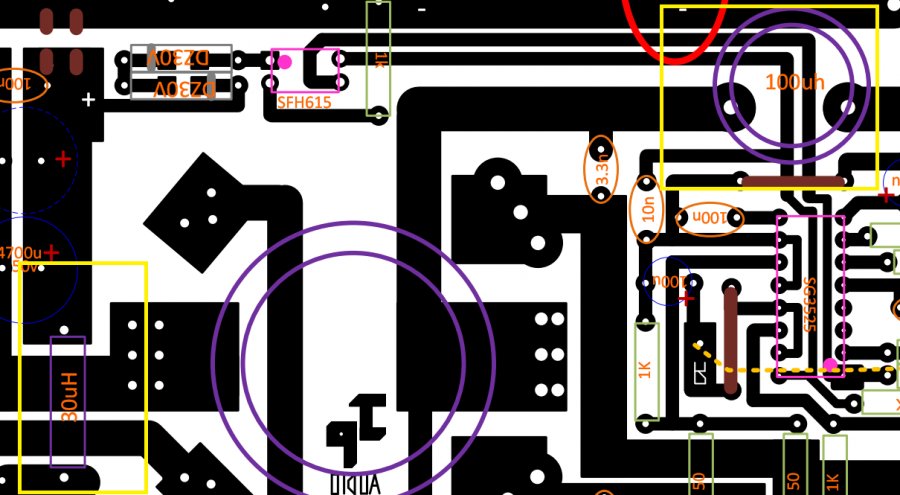

با مستطیل زرد مشخص کردم



[jfrras]

سلام اساتید عزیز میشه در رابطه با نحوه پیچیدن این دو سلف کمکم کنید یکی باید 100mh روی حلقه کرد فریت و 30mh که هسته اون فرق میکنه عکس مدار رو برای شما بزرگوارها گذاشتم من تو خونه سیم 0.25 لاکی دارم اگر با این شماره سیم راهنمایی کنند ممنون میشم فقط لطفا معادله و فرمول ندین آموزش بدین با توجه به مدارم چند دور بپیچم . ممنون .

مشاهده فایل‌پیوست 129949

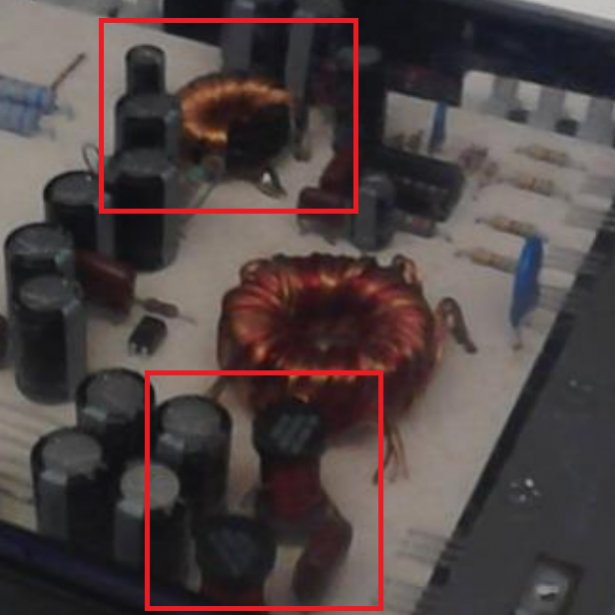

با مستطیل زرد مشخص کردم

مشاهده فایل‌پیوست 129950

سلام
اولا یک lc متر نیاز دارید تا مقدار دقیق مشخص گردد .
ثانیا این سلف ها بصورت اماده هم در بازار موجود است
ضمنا 100uh صحیح است .شما نوشته اید mh میلی هانری که حدود 100 برابر فرق دارند.
نرم افزار هایی هم هستند که با دادن مقدار اندازه قطر و قطر سیم و تعداد دور را می دهند .
داخل سایت هم موجود است .
​



[HASHEM289]

با تشکر از توجه شما مدیر محترم ، اگر در عکس دقت کنید میکرو هانری هست نه میلی من هسته گرد داخل پاور رو دارم با توجه به اون هسته و سیم لاکی که اندازشو براتون نوشتم راهنمایی کنید من میدونم نرم افزار هست از شما که تجربه دارید راهنمایی خواستم . ممنون.



[HASHEM289]

Re: پاسخ : آموزش نحوه پیچیدن سلف مخصوص مدار آمپلی فایر

بله درست گفتین من اشتباه نوشتم میکرو هانری باید باشه یه ۱۰۰ میکرو و دو تا ۳۰ میکرو.



[HASHEM289]

کسی نمیتونه راهنمایی کنه !!؟



[HASHEM289]

آقا یه 100 میکرو با دو تا 30 میکرو باید سلف داشته باشم کسی نیست راهنمایی کنه



[HASHEM289]

با همین هسته های گرد تو پاور کامپیوتر که مشخصاتش رو دارید و سیم 0.25 که دارم چند دور باید بپیچم ؟



[HASHEM289]

البته برای آمپر بیشتر چهار رشته 0.25 رو با هم میخوام بپیچم اما نمیدونم چند دور که بشه 100 میکرو .



[jfrras]

البته برای آمپر بیشتر چهار رشته 0.25 رو با هم میخوام بپیچم اما نمیدونم چند دور که بشه 100 میکرو .

دوست عزیز با سیم های نامرغوب بازار نمیشه پیچید از سیم های روی برد ها استفاده کنید .
یک سیم پیچ برای مداری لازم داشتم . از روی محاسبه پیچیدم . با دستگاه اهم و هانری سیم را گرفتم دور سیم جور در نیامد .
با همون دستگاه آزمون خطا و اندازه گیری بپیچید بهتره .
یک مدار یا دستگاه LC نیاز دارید .
بیشتر از این نمی تونم کمک کنم.
موفق باشید .
​



[HOSE IN]

سلام دوست گرامی
برای برخی کارهاهمانطورکه استادjfrras گفتندنیازبه ابزارداره.اگرسیم پیچی را انجام دادیدبا LC متر بایدمقدارشوبگیریداگه اندازه بودجابزنیدفکرکنم LCمترویکتورچینی 50 تومن باشه ازفروشگاه های انجمن میتونیدتهیه کنید
[h=2][/h][h=2][/h][h=2][/h]
