با سلام

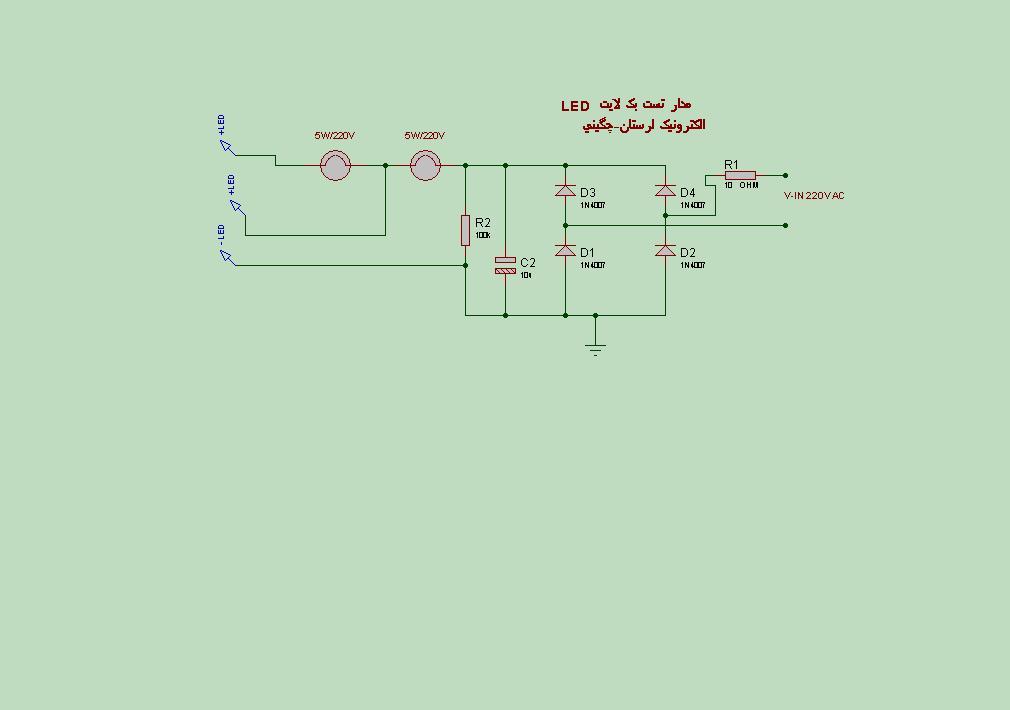

با توجه به اینکه منابع تغذیه ولتاژ بالا کمیاب و یا گران می باشند این مدار برای تست بک لایتLED مدار ساده ، پیوست است.این مدار ساده یک ولتاژ DC است که توسط 2 عدد لامپ 5 وات 220 ولت (لامپ یخچالی) کنترل جریان می شود.توسط پروپ های خروجی 1 برای ولتاژهای کمتر(32 اینچ) و 2 برای ولتاژ بیشتر(42/47/50/..).ضمن پوزش از استاید این مدار نیاز به توضیح نداشت و شما ممکن است از روش ها ودستگاه های بهتری دارید و استفاده می کنید.هدف بنده ارزان بودن و کارایی داشتن است. خودم مدتهای زیادی است از این روش استفاده می کنم.
موفق باشید.
لازم به ذکر است،در خروجی منفی یک مقاومت 220 اهم یا یک کیلو اهم 5 وات سری شود،جریان خروجی کمتر و باعث جریان اضافی به بک لایت نشود.
با توجه به اینکه منابع تغذیه ولتاژ بالا کمیاب و یا گران می باشند این مدار برای تست بک لایتLED مدار ساده ، پیوست است.این مدار ساده یک ولتاژ DC است که توسط 2 عدد لامپ 5 وات 220 ولت (لامپ یخچالی) کنترل جریان می شود.توسط پروپ های خروجی 1 برای ولتاژهای کمتر(32 اینچ) و 2 برای ولتاژ بیشتر(42/47/50/..).ضمن پوزش از استاید این مدار نیاز به توضیح نداشت و شما ممکن است از روش ها ودستگاه های بهتری دارید و استفاده می کنید.هدف بنده ارزان بودن و کارایی داشتن است. خودم مدتهای زیادی است از این روش استفاده می کنم.
موفق باشید.
لازم به ذکر است،در خروجی منفی یک مقاومت 220 اهم یا یک کیلو اهم 5 وات سری شود،جریان خروجی کمتر و باعث جریان اضافی به بک لایت نشود.
