سلام.
اکثر این پاورها دارای خروجی های 5 و 12 ولت هستن با امپرهای مختلف که مدار تقریبا مشابهی دارند و جناب آقای مهندس کمالی عزیز توضیح کاملی در خصوص این تغذیه ها داده بودن.

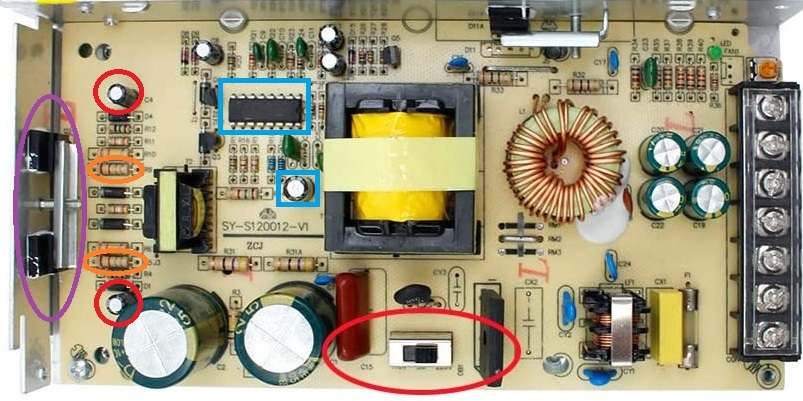

چند روز پیش دو تا از این تغذیه ها به دستم رسید اصلا خروجی نداشتن و فیوز سوخته بود بعد از بررسی متوجه شدم که چند تا قطعه دیگه هم سوختن در شکل با کادر قرمز مشخص کردم،(2 تا مقاومت 2.2 اهم و دیودهای کنارشون که 1n4007 بودن ،2 عدد ترانزیستور قدرت که شماره هاشونو سنگ زده بودن و من j13009 جاشون گذاشتم و برای اطمینان دو عدد خازن 4.7 رو هم عوض کردم-با کادر قرمز مشخص کردم)
قسمت مهم پست اینجاس چون من دیدم زیاد در موردش نوشتن و کسی جواب نهایی رو نداده بود که چکار کرده و آیا موفق شده به نتیجه برسه یا نه و بقیه هم جوابایی داده بودن که بنظرم ارتباطی نداشت یا شایدم کسی راهنمایی کرده بود ولی انقدر تعداد پستهای اون قسمت زیاد بود که باید همه رو میخوندی تا پیداش کنی.
بعد از تعویض قطعات بالا تغذیه روشن شد، ترانس صدای شدیدی میداد در خروجی هم حدود 7 ولت داشتم که با تغییر پتانسیومتر هم در خروجی هیچ مقدار ولتاژ تغییر نمیکرد(این سوالی بود که خیلی ها در موردش پریده بودن)
*-برای رفع این ایراد اگه چیزی نمی بینید که خراب شده باشه فقط کافیه دو قطعه مشخص شده در شکل که با رنگ آبی علامت زدم رو عوض کنید.
[hide]
[/hide]
اکثر این پاورها دارای خروجی های 5 و 12 ولت هستن با امپرهای مختلف که مدار تقریبا مشابهی دارند و جناب آقای مهندس کمالی عزیز توضیح کاملی در خصوص این تغذیه ها داده بودن.
چند روز پیش دو تا از این تغذیه ها به دستم رسید اصلا خروجی نداشتن و فیوز سوخته بود بعد از بررسی متوجه شدم که چند تا قطعه دیگه هم سوختن در شکل با کادر قرمز مشخص کردم،(2 تا مقاومت 2.2 اهم و دیودهای کنارشون که 1n4007 بودن ،2 عدد ترانزیستور قدرت که شماره هاشونو سنگ زده بودن و من j13009 جاشون گذاشتم و برای اطمینان دو عدد خازن 4.7 رو هم عوض کردم-با کادر قرمز مشخص کردم)
قسمت مهم پست اینجاس چون من دیدم زیاد در موردش نوشتن و کسی جواب نهایی رو نداده بود که چکار کرده و آیا موفق شده به نتیجه برسه یا نه و بقیه هم جوابایی داده بودن که بنظرم ارتباطی نداشت یا شایدم کسی راهنمایی کرده بود ولی انقدر تعداد پستهای اون قسمت زیاد بود که باید همه رو میخوندی تا پیداش کنی.
بعد از تعویض قطعات بالا تغذیه روشن شد، ترانس صدای شدیدی میداد در خروجی هم حدود 7 ولت داشتم که با تغییر پتانسیومتر هم در خروجی هیچ مقدار ولتاژ تغییر نمیکرد(این سوالی بود که خیلی ها در موردش پریده بودن)
*-برای رفع این ایراد اگه چیزی نمی بینید که خراب شده باشه فقط کافیه دو قطعه مشخص شده در شکل که با رنگ آبی علامت زدم رو عوض کنید.
