با سلام خدمت مهندسین عزیز
خیلی از دوستان رو میبینم سر در گم هستند و متاسفانه راهنمایی درست نمیشن من هم تصمیم گرفتم این اموزش رو برای یک با بزارم و تمام کنم داستان رو

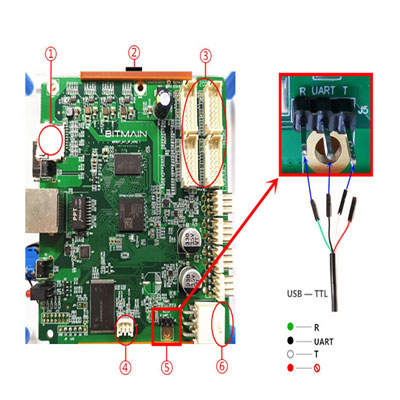

فرقی نمیکنه شما دستگاهتون چه مارکی باشه برای انت ماینرها بالاترین مدل کنترل برد رو انتخاب کنید یعنی در حال حاضر s19 یا t19 تمامی مدلهای قبلی رو ساپورت میکنه ساخت و اجزا تستر اینا هستن:
TF card interface
Ring 12V power interface
Test data line interface
Voltage regulation line interface (used when testing combined miners)
USB—TTL interface
12V miner power connector
حالا ما اگر هزینه خرید کنترل برد رو نداشتیم چکار کنیم؟
مشتری دستگاه میاره واسه تعمیر ما میتونیم از کنترل برد خودش استفاده کنیم ولی چطوری؟
خیلی راحت بدون درد سر اول فایل کانفیک رو بریزید روی مموری و روی کنترل برد رایت کنید
بعد فایل و بعد مموری رو پاک کنید و فایل تست رو بریزید روی مموری و بذارید رو کنترل برد

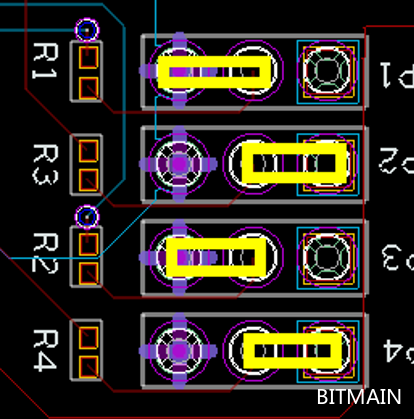

برای رایت فایل از طریق مموری کارت جامپ شماره 4 رو کنترل برد رو فقط تغییر دهید بعد مجددا به حالت اولیه برگردانید

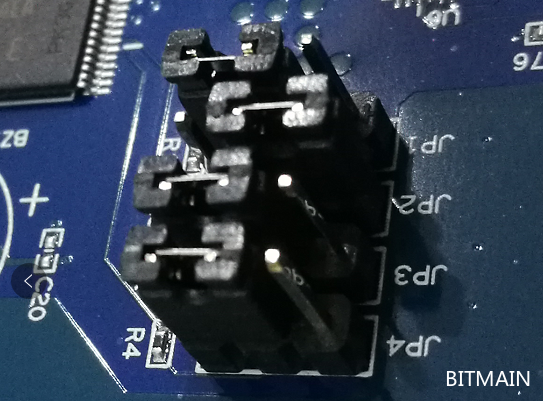

حالت اولیه عکس شماره یک
برای رایت از طریق مموری کارت
حالا کنترل برد دستگاه مشتری تبدیل شد به تستر شما

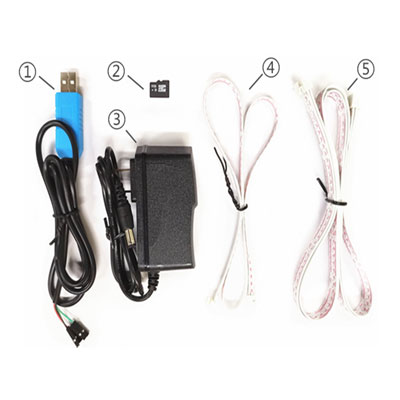

کافیه فقی یک تبدیل USB TO TTL بخرید و درایورشو نصب کنید که قیمتی هم نداره حدودا 50 هزار تومن هست

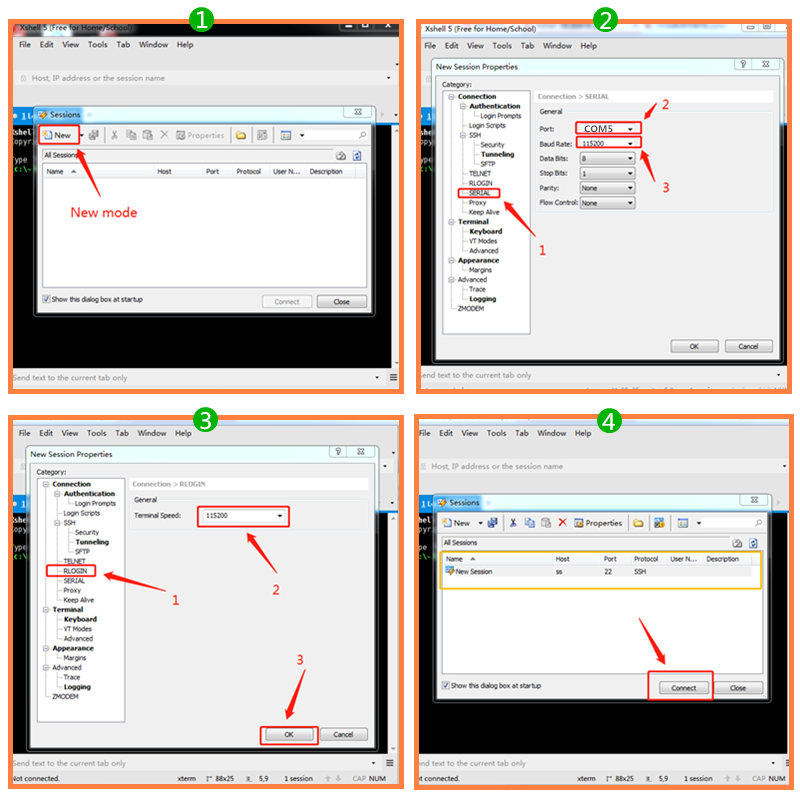

از نرم افزار xshell استفاده کنید برای اجرای تست
لیتک نرم افزار
https://www.netsarang.com/en/xshell/
1: پورت - شماره درگاه USB مربوطه
2: نرخ باود -115200
3: سرعت ترمینال -115200
تست هشبرد هم به این صورته که مثلا یک هشبرد 63 تا ایسیک داره تستر شما 34 تا رو شناسایی میکنه یعنی تا ایسی 34 رفته جلو توی هشبرد ولی 34 به بعد شناسایی نشده شما از 33 تا 35 رو ولتاژ خروجی بگیرید هر کدوم از ایسیک ها که خروجی ولتاژ co نداد یا rst اون ایسیک خراب هست و تعویض کنید البته این فقط ی مثال بود
مهم فایل ها هستن که قیمتشون یکم بالاست که من سعی میکنم تهیه کنم و در انجمن آپلود کنم
فیلم آموزش ساخت هم قرار میدم امیدوارم مفید باشه واستون
یا حق
برای همه مدل ماینر هم اگر فایلش موجود باشه صدق میکنه
[FONT=Tahoma, Verdana, Times New Roman]فیلم آموزشی[/FONT]
