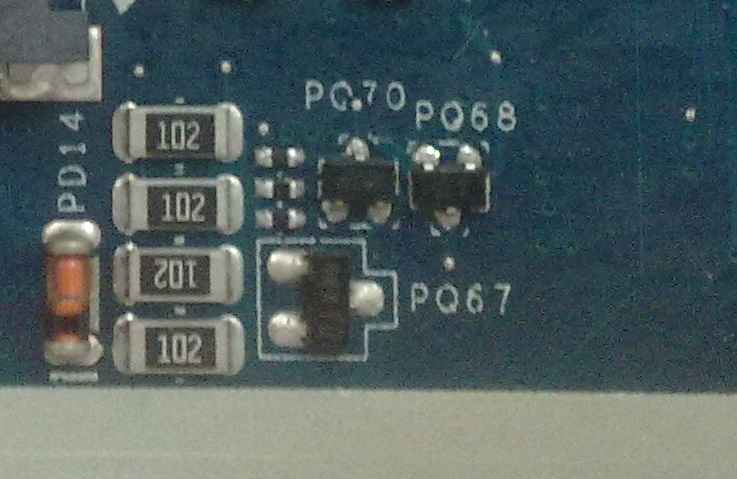

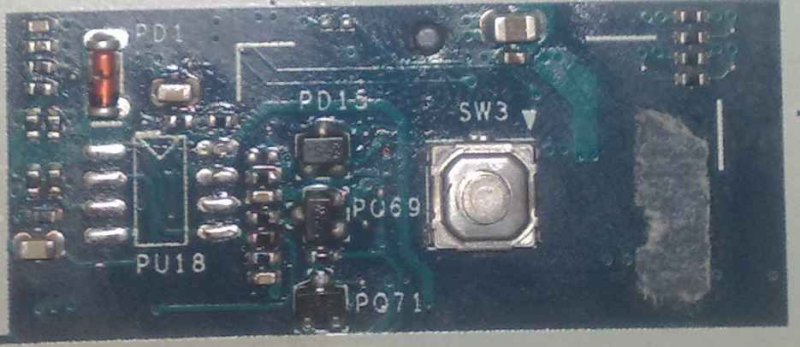

سلام.لپ تاپ 5742g برام اوردن كه ابخورده بوده و گذاشتن خشك شه و روشن نشده اب خوردگي از ناحيه ي تاچ پد دستگاه بود و با و دقيقا كنار كليك راست تاچ پد لپ تاپ سولفاته كرده بود و يه اي سي و ديود و چندتايي قطعات smd توي اين ناحيه وجود داره كه ظاهري سالم هستند.با تينر شستشو دادم و فلكس زدم بعد هيتر كشي كردم تا لحيم ها تازه بشه ولي فرقي نكرد.بيشتر كه دقت كردم دقيقا پشت برد جاي همين قطعات چند تا تزانزستور بود كه اونا هم سولفاته كرده بودن و اونا رو هم شستشو و هيتر كشي كردم.با منبع تغيه برد جريان نميكشه.ولتاژ ها رو هم گرفتم مثلا كليد پاور 13v نشون ميداد!اي سي به شماره فني pu18 رو كه سولفاته زده بود و مستقيم اب خورده بود رو از مدار خارج كردم و ولتاژ ها نسبتا اومد.مثلا كليد پاور 3v و ec rom 3v و ولتاژ سر سوكت باتري هم 3.3v بقيه رو هنوز نگرفتم.الان كه به منبع وصل ميكنم 0.02v جريان ميكشه.هيچ قطعه اي هم داغ نميكنه.شماره ي اي سي ef032 هست كه ديتا شيت براي اين قطعه من پيدا نكردم ولي توي شماتيك شماره اي سي رو LM393DG معرفي ميكنه.ديتاشيت و شماتيك رو ضميمه ميكنم.bios&EC rom رو هم پروگرام كردم.

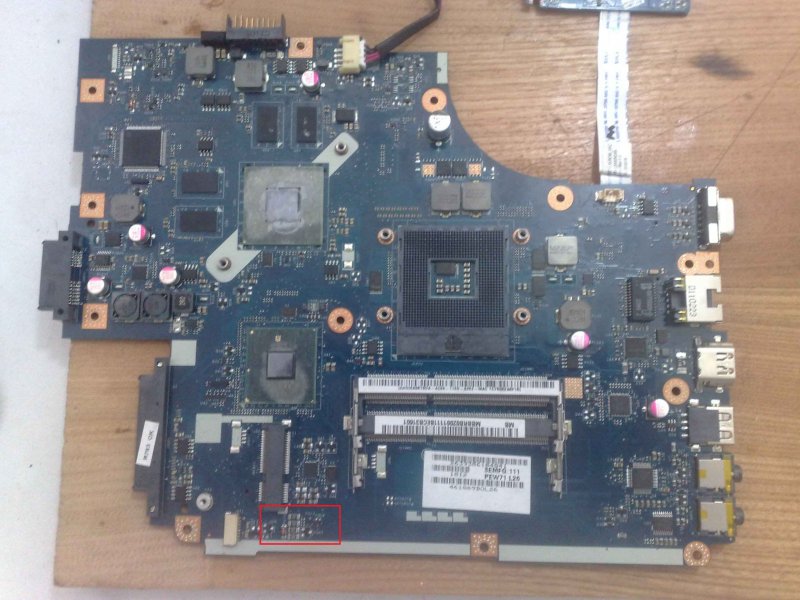

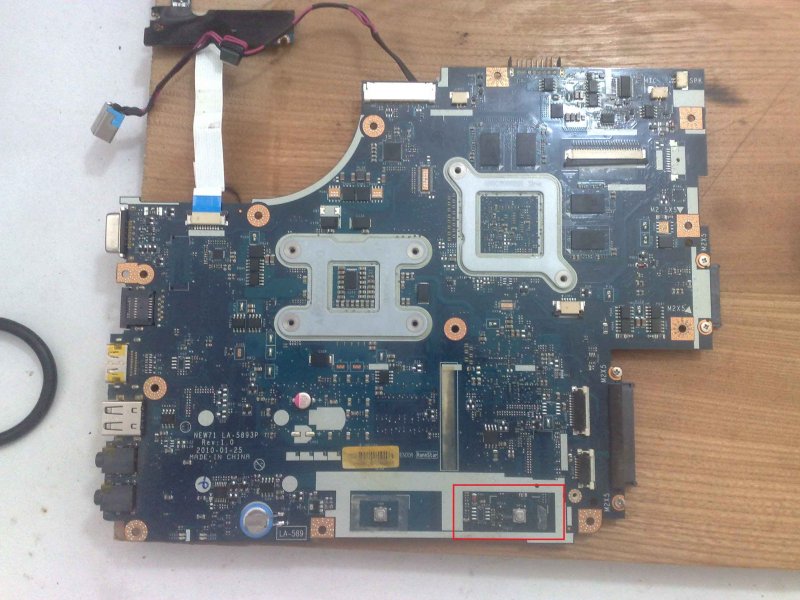

قسمت هاي اب خورده :
الان چندتا سول دارم.يك اينكه اين اي سي رو چجوري تست كنم.دوم اينكه ميشه جامپر زد اي سي رو تا معلوم بشه مشكل دقيقا از همين قسمت هست.سوم مشابهي براي اين قطعه نيست كه راحت تر پيدا بشه؟ولتاژ ها رو هم تا شب كامل ميزارم.ممنون از توجهتون.
